Многокнопочный футсвич и 3 провода

[screep]

Добрый день!
Посоветуйте пожалуйста, кто знает принципы реализации подобых решений:
на футсвиче кнопок больше 2х (ревер, FX Loop, драйва пару каналов) , но с него на агрегат(преамп или "голову") идет только 3 провода.
Где это можно подглядеть?

Возможно, это не "новичковский" вопрос.
Спасибо.

[THRASH]

С тремя проводами только контроллер

[screep]

Как это делается? Что изучить, где аналог посмотреть?

[THRASH]

Там такая штука. У ппроцессора относительно земпли 2 выхода. На каждом из них висит цепочка разных сопротивлений. Каждое из них коротиться кнопкой(кратковременно) проц меряет это сопротивление и с определенными изменениями определенно реагирует по другим логическим выходам. Это все нужно програмировать, что целое дело. Так что две кнопки две операции. Обычно первая клин-лид, вторая уровни гейна лид канала или отключение ревера или еще чего.

[screep]

а схемой с компараторами + еще что-то - не выкрутиться?
Ну, я так понимаю - 2 провода - это земля и питание, 3-й - сигнальный. Если менять напругу в 3м проводе, кнопками "вешая" разные сопр. (ну или вешая разные стабилитроны) , и несколько компараторов на ОУ , находящиеся в усилке, к-ые ловят эту напругу, сравнивают с заданой и реагируют. Правда, проблема вот в чем: допустим, компараторы настроены на 3, 5 и 9, напр., вольтей. Когда в проводе возникают 9 вольт - срабатывают все 3 компаратора. реально ли ?

[THRASH]

Это заходит далеко за 2 провода, там на каждую операцию нужно 2 провода не привязанных к земле и при каждом включении будет произвольное их состояние.
Чем тебе не нравиться резьем пятерочка, и комповые 9 пиновые пользуют и два гнезда с двумя проводами на футсвич пользуют, вариантов море.

[screep]

Та видно да, пока мозгов у меня на контроллеры с процами не хватает, придется изобретать на 5 и 9-штыревом разьеме.

[OlegFX]

Не слушай THRASH - он как-то пару транзисторов намеревался поменять микроконтроллером, "идея фикс" называется. Вот, глянь на схему Фендера 900 - по двум(!) проводам - три кнопки и три светодиода (один - двухцветный)!
http://www.schematicx.com/view-schematic/fender-deluxe-900-guitar-amplifier-schematic/
http://www.schematicx.com/schematic/fender-deluxe-900-guitar-amplifier-schematic/
Аналогично можно по трём проводам передавать бОльшее кол-во сигналов.
В Fender Deluxe 85 схема даже проще - на счетверённом компараторе и без транзисторов, но, что-то я не нашёл её в сети.

[THRASH]

Не плохо, но я нихрена там не могу понять. Есть более упрощенный вид схемы?

[Bpjkznjh]

Там схема "распознавания" на полсотни деталей, и ради чего?

[KMG]

В JVM410 вообще двусторонний обмен по одному проводу (кроме земли), он же и питание футсвича.
Часть в аппарате (левый нижний угол)
http://milas.spb.ru/~kmg/files/schematics/marshall/JVM410/jvm410-60-02-iss2-1.pdf
Футсвич
http://milas.spb.ru/~kmg/files/schematics/marshall/JVM410/jvm410-67-02-iss2.pdf

[THRASH]

В JVM410 вообще двусторонний обмен по одному проводу (кроме земли), он же и питание футсвича.
Часть в аппарате (левый нижний угол)
http://milas.spb.ru/~kmg/files/schematics/marshall/JVM410/jvm410-60-02-iss2-1.pdf
Футсвич
http://milas.spb.ru/~kmg/files/schematics/marshall/JVM410/jvm410-67-02-iss2.pdf

Это по нашему, по бразильски, только прошивать два контроллера.

[KMG]

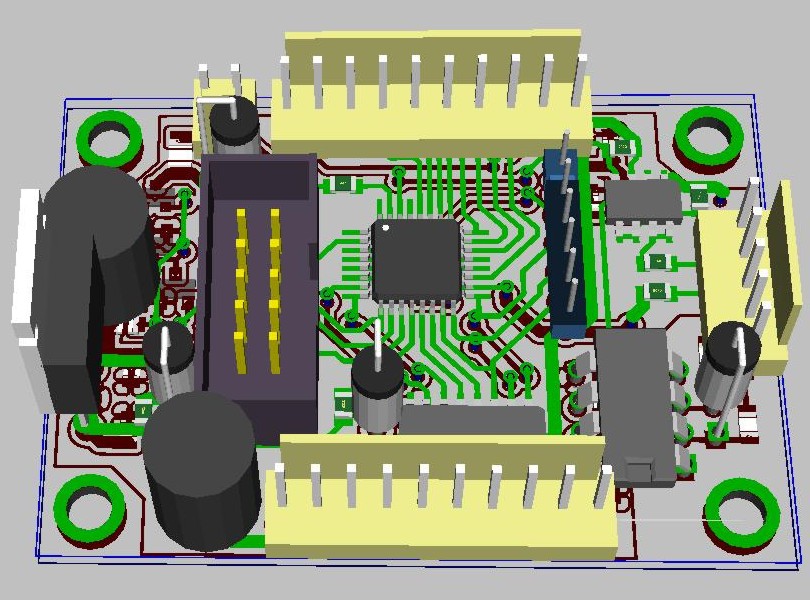

Я уже сделал себе платку контроллера аппарата/футсвича на этом принципе. Все работает нормально.

[THRASH]

Поделишся?

[KMG]

Схема не секретная:
http://milas.spb.ru/~kmg/files/projects/midi/8x7/ContrSch.pdf
Остальное - плата, алгоритм - коммерческий заказ.

[maduser]

а вот и беспроводный четырехкнопочный футсвич! )))))  берем китайскую игрушку-машинку на радиоуправлении. пульт ДУ (вперед, назад, влево, вправо) это футсвич, ставим кнопки вместо джойстиков. из машины выдираем плату и вместо электромоторчиков ставим реле. реле управляют тригерами и далее в схему....  жаль датчики будут ловить радиосигнал, но зато ничего прошивать ненадо и провода не нужны!!!!

[screep]

Ого!
Спасибо, други! Буду изучать тему.
maduser приколол, идея клевая. Жаль только, нет у меня машинки на радиоуправлении .

[THRASH]

Не вариант, велика вероятность ложного срабатывания.

[Peratron]

Не вариант, велика вероятность ложного срабатывания.

Не выше, чем вероятность ложного срабатывания в голове нажимающего кнопку...

[AK-47]

.....а полярностью поиграться?
К кнопкам присовокупляем диоды и вперёд - вариантов уже по-более будет.
