Выходной тороидальный? о_0

[THRASH]

Так, хорошо, хочу попробовать намотать.
Как его правильно секционировать для гитарника?
Мотать по пол круга 4 раза а потом крест на крест соединять? куда вторичку? Можно одним проводом сверху или внутри первички?

[Spiritschaser]

А вот ещё вопрос... А ферритовые сердечники не годятся ли для выходного трансформатора? Для ВЧ тока (как раз 10-40 кГц) из используют...

[THRASH]

точно знаю что нч на нем не получить.

[Gregg]

Ферит не годится.
Недавно делал пуш-пул (2хEL34) на торах в рековом варианте 1U. Железо русское думаю Е330, лента 0,3мм, размер кольца где то 90х55х25. Никакие прорезы или специальные трюки.
В итоге транс отдает полных 50 Ватт на 50Гц, какие либо признаки насыщения отсуствуют даже если ток ламп разбалансирован на 10 мА. На 20 Гц отдает 20 Ватт, така что всякие мифы и легенды остались только в сказках, так что мотать смело.
Конечно можно и заказать у реномированной канторы:

http://www.toroidal-transformer.com/shop/high-end-audio/output-transformers/push-pull-opt/408/3a524-push-pull-outputtransformer-for-tubeamplifier.html

[zEROID]

Беседовал с очень грамотным намотчиком торов, он делает в том числе и выходные торы и даже для однотактников с зазором. Для оконечников берёт 400-герцовое железо. Надо будет попробовать :-)

[Samat]

така что всякие мифы и легенды остались только в сказках, так что мотать смело.

Тут никаких мифов не описывалось. Эффект тот же самый, только плюс возня с разрезанием и намоткой на специальном станке или вручную челноком, ...только и делов. Больше пантов "а у меня тор!". Мотайте на здоровье!

[zEROID]

Понты не причём, это чисто под задачи, например пушпулл в 1U толщиной.

[Samat]

Понты не причём, это чисто под задачи, например пушпулл в 1U толщиной.

В 1U полно вариантов более простых (имею в виду самоличную намотку как можно быстрее и проще), только не учёл момент, что кому-то нужно в 1U зафигачить двухтактный УМЗЧ более 10 Вт

[Gregg]

...только не учёл момент, что кому-то нужно в 1U зафигачить двухтактный УМЗЧ более 10 Вт

Можно и 2х50 В запихнуть и в режиме бридж получить около 100 Ватт. Самый большой и может быть единственный плюс это вес.

Недавно посетил сайт немецкого производителя Waasner:

www.waasner.de

Там у них железо всякое бывает вкл. торы с прорезом и тор из двух С - половинок, однако минимальный прорез у них 1мм, так что если ктото кошерно хочет тогда из двух половинок надо делать, но как уже было отмечено смысла нет.

[Samat]

@ Gregg

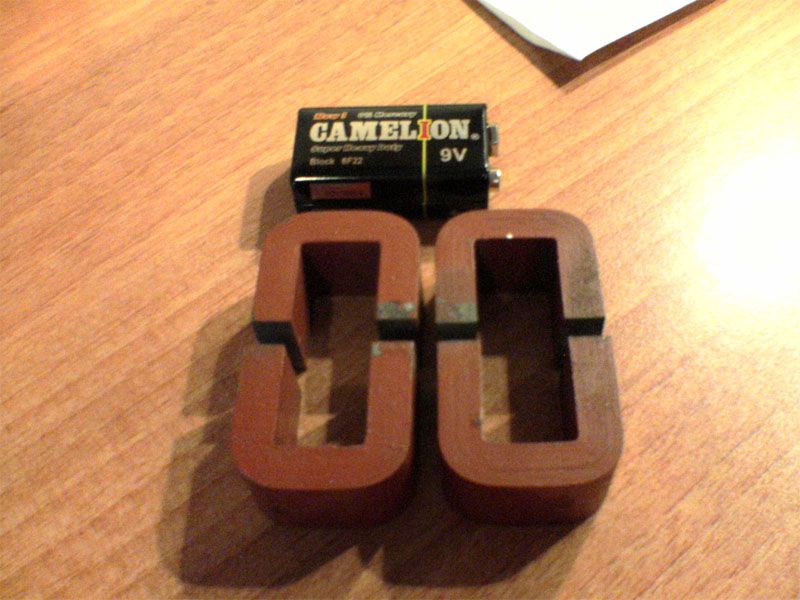

Я в курсе, что можно и зайца научить курить, ...но скажу вам так, мотать тор челноком - ещё тот гемор, пилить его на 2 части, что будет практически стержневой конструкцией ПЛ. Если что, это 40 Вт:

[/img]

[/img]

Мотать проще. А так, под задачу все средства хороши.

Самый большой и может быть единственный плюс это вес

Это когда с него (тора) жмут всю доступную индукцию чтобы забрать предельный КПД. В случае с "аудио" блинчик совсем не лёгкий

Да, конечно, варианты, задача, ...в JCM 800 не вижу смысла ставить 2 дорогущих тора, это больше понты, ...я об этом.

[Gregg]

Конечно мотать тор самому гемор великий - я тоже мои не мотаю, хотел только выяснить, что получается, а и не так уж дорого стоит.

...пилить его на 2 части, что будет практически стержневой конструкцией ПЛ.

Если о 1U реке говорим то можно и UI железо пользовать.

[Samat]

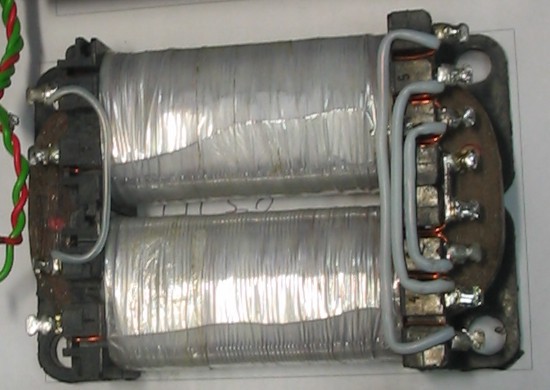

Да, конечно, проще ленточные задействовать:



...тут на 15 Вт хватит.

Можно не комментировать: Пока не понял как в 1U засунуть ламповый 100 Вт УМ с двумя торами, один на 150 Вт, другой на 250 Вт, куда там поставить 4 лампы типа EL34/6L6GT, и не будет ли плохо соседним приборам в стеке от этой "печки".

[KMG]

Использовал железо от этих трансов для 15 ваттника.


Габарит 99х70х31 идеально для 1U, делал П-В-П на каждом каркасе.

[Samat]

Использовал железо от этих трансов для 15 ваттника. Габарит 99х70х31 идеально для 1U, делал П-В-П на каждом каркасе.

Классная штука, ...удобно тестировать, стянув изолентой.

[Gregg]

Пока не понял как в 1U засунуть ламповый 100 Вт УМ с двумя торами, один на 150 Вт, другой на 250 Вт, куда там поставить 4 лампы типа EL34/6L6GT, и не будет ли плохо соседним приборам в стеке от этой "печки".

Берем корпус 1U и впихаем два усилителя (моноблока) по 5О Ватт - каждому отделное питание (2 транса). Так усилителей можно пользовать в режиме стерео или моно (бридж - выходники работают в параллель, так и получаем 100 Ватт)
Лампы есть куда ставить, два вентилятора с обеих сторон и тепло уходит "по горизонтали", а не наверх.

[Samat]

@ Gregg

Ну, не знаю не знаю, ...каменных и по 240 Вт хоть отбавляй, ламповых на такую мощность не встречал. Подумал, может какая виртуальная идея, чтобы оправдать тор

[zEROID]

Ну вот, например, для чего выходные торы: http://rnramplification.ru/ (за рекламу не считать, мопед не мой)

Там и 2х20 и 1х50 оконечники ламповые в 1U.

Удобно, компактно, технологично.

[Samat]

Ну вот, например, для чего выходные торы: http://rnramplification.ru/ (за рекламу не считать, мопед не мой)

Там и 2х20 и 1х50 оконечники ламповые в 1U.

Удобно, компактно, технологично.

Бесспорно, ...и торы там, очевидно, особенные.

[Gregg]

Ну, не знаю не знаю, ...каменных и по 240 Вт хоть отбавляй, ламповых на такую мощность не встречал. Подумал, может какая виртуальная идея, чтобы оправдать тор

Когда говорю делюсь собственным опытом. 1х50 и 2х50 не только возможно, но совсем реально и проверено.
Почему большие конторы не выпускают такие усилители не знаю. Если я могу сделать значит и они могут.
