Fender Deluxe 5e3

[Pala4]

Нашел лампы много всякие разные. Есть по схеме: 6п6с-2шт, 6п3с-10шт, 1п,2п серии много. Пара кенов 5ц4с, они подойдут для чампа? И какие панельки лучше купить в Истоке для этих ламп?

[SPK]

В чампе можно заюзать и 6п6с,и 6п3с,и 6п1п.
я бы попробовал все эти лампы,оставил бы ту,которая больше понравится
Кенотроны подойдут,только им нужна своя накальная обмотка 5 вольт.
Панельки - да практически любые.

[Pala4]

Спасибо за ответ, а есть еще 6ф6с в фигурном корпусе, она куда нить пойдет?

[Pala4]

Хочу заказать силовой транс в аудиоинструменте подскажите какие там параметры.

[icetee]

подскажите уважаемые, зачем в этом усилителе аж 4 входа и 2 ручки волум?

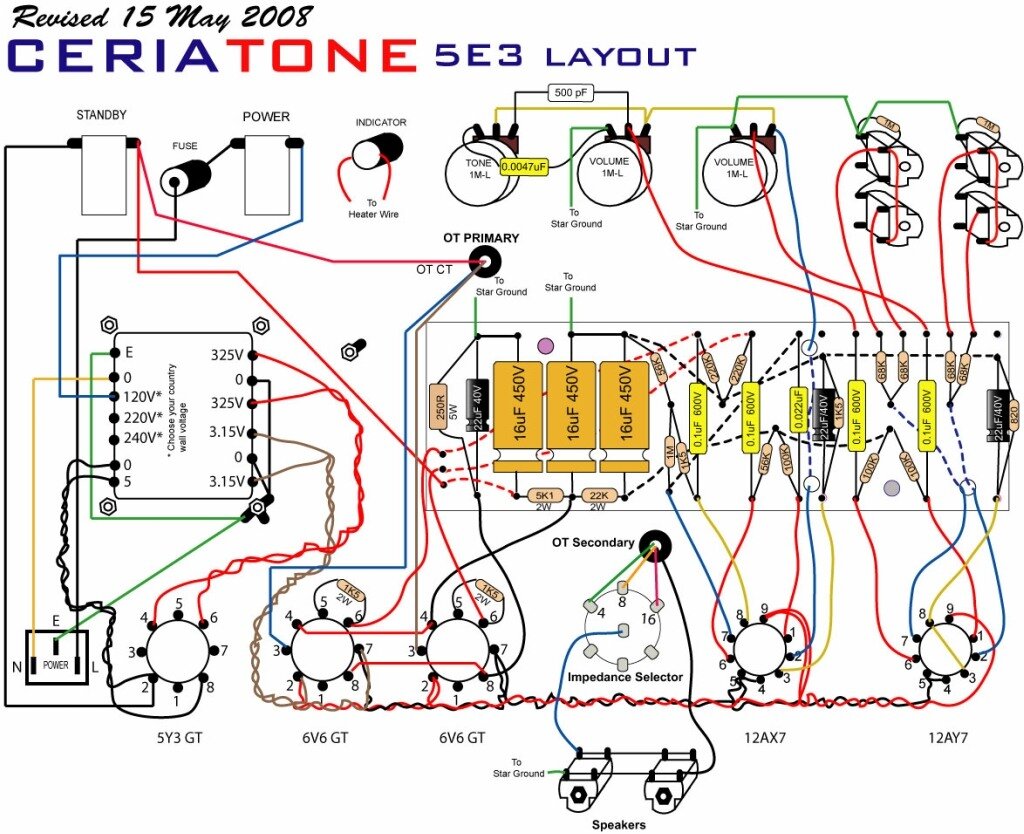

наконец нашел мануал по сборке пп на 6п6с и то какойто странный...

[icetee]

ладно, забейте на ручки...
скажите пожалуйста, как в этой схеме выставляется смещение? Я с пп имею дело 1й раз, судя по другим схемам для этих целей обычно служит переменник, а тут на схеме его не вижу.
ПОМОГИТЕ!!!1111

[icetee]

смещение судя по всему фиксированное.
Ответьте пожалуйста на такой вопрос:
Можно ли в кач-ве выходного использовать тан-36?


обмотки по 180 В последовательно использовать как первичку, а 6,3 или 5 В - как вторичку. У первичной обмотки тана ср. отвода от первички нет. Имеется ввиду временное решение, для проверки работоспособности.

[zEROID]

Смещение автоматическое, резистор на 250 Ом слева на плате.

[Columbo]

Айсти, использовать Тан-36 можно.
200-вольтные и 180-вольтные и 6.3-вольтные обмотки параллельно.
Ребята, при использовании диодного двухполупериодного моста какой ёмкости надо ставить электролиты?

[icetee]

о, спасибо
но я как бе с пп выходником 1й раз имею дело, можно подробней, что куда, кто из них первичка, и где взять средний вывод?

[ruslan 30]

Мучает вопрос, а такой транс пойдёт ,значится так ,торик 106 ват 300-0-300 - 120ма  накальная 6.3-3.25а  под кен вот тут самнения 5 в -2а а кен стоит там в fendere 5e3  -5y3gt  потянет ли 5 в -2а под кен.На сколько мне известно этот кен и кушает 2а .

[Columbo]

ой, айсти, прости. Мои извинения за невнимательность. Я подумл что т-36 в качестве силового хочешь использовать.
тогда так:
8 и 9 соединяешь а на этот отвод подаешь постоянку после диодного моста. а 7 и 10 на отводы ламп.
или другой вариант
12 и 13 вместе соединяешь и на это соединение подаешь постоянку.
Попробуй оба варианта и выбери тот который громче.
А на динамик пробуй так:
19 и 22 вместе и на минус динамика, а 20(21) и 23(24) тоже вместе и на плюс динамика. Выбираешь тот вариант который нравится. Когда будешь экспериментировать со вторичкой, то сделай лучше через реле.

[icetee]

скажите, какое должно быть напряжение на первичной обмотке выходника?
 Мой чтото не играет, на каждой полуобмотке по 11 В и резистор смещения 5 W греется просто бешено, после 2х минут - палец шипит

[icetee]

была ошибка в монтаже. Исправил. Выходником подключил тан - 2 обмотки по 200 В последовательно и накальную на динамик. При включении анодки выходной транс трещит. Ничего особо не греется, искр нет, трансформатор исправный, силовиком работал нормально, у тут не гул, а треск. Из динамика ни звука.
как покаскадно проверить наличие сигнала, куда по схеме можно усилитель подключить?

[maduser]

возможно ты включил первичку (или вторичку) встречно

[icetee]

да нет, как мне тут написали выше и включил

8 и 9 соединяешь а на этот отвод подаешь постоянку после диодного моста. а 7 и 10 на отводы ламп.

а на накальной всего 2 отвода, там не ошибёшся
пока грешу на гнёзда или поты. уже попадались бракованые. Один раз так чамп собрал, а он не работает, проверял-проверял да и раскурочил. Потом вынул оттуда гнездо для другого, а оно и не пашет

[maduser]

теперь попробуй 11 -12-13- 14   12и13 средняя точка
