подскажите по умножителю пожалуйста

[vermin]

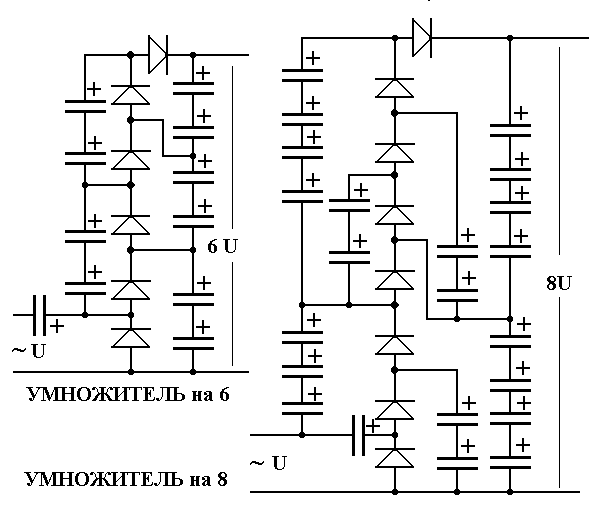

умножитель на 6 - вот схемка:



вопрос - а что нужно сделать чтобы получить на выходе получить не +6U а -6U ?
поменять полярность у всех диодов и конденсаторов?

и ещё вопрос - как я понял - все конденсаторы одинаковой ёмкости - верно?

заране спасибо!

[Denn]

поменять полярность у всех диодов и конденсаторов?

Верно.

Конденсаторы одинаковой ёмкости. Только имей в виду, на приведённых схемах последовательное соединение конденсаторов указано "схематично", оно отражает тот факт, что где два конденсатора - это значит, что на них удвоенное напряжение, где три - утроенное и т.д.. В реальной схеме досаточно выбрать кондёр на нужное напряжение, и лучше с сильным запасом. Ещё беда: чем больше кратность умножения, тем сильнее падает мощность такого БП и требуется стольки же кратное увеличение ёмкостей. Из опыта, уже 3-кратное умножение приводит к серьёзным потерям. 6-8-кратное я бы делать не стал, в виду крайне малой эффективности. Для звука такой "БП" - это вообще зло, т.к. нагрузка питается последовательной батареей конденсаторов, которые как известно качества не добавляют и при таком включении дают высокое Rвнутр, да ещё и постоянно переключаются кучей диодов.

[Bpjkznjh]

Такие гирлянды годятся только там, где практически нет тока потребления, например, для фантомного питания.

[vermin]

Денн - спасибо за развёрнутый ответ!

радует то что ещё не совсем мозги усохлись

умножать  вынужден - знаю что это не очень хорошо но на трансе кроме анодки и 4-х накалов только обмотка 12в (еще есть 500в - но о схемах делителей я не слышал )

вот и решил из 2 накала *2 сделать +-12 через стабы для опов

а вот смещение буду делать из 12в *4 в лучшем и *6 в худшем случае - нужно -60в (кранкенштэйн) - так что боюсь *4 маловато выйдет (как закончу писанину - спаяю - паяльник уже  греется)

думаю даже в случае *6 мощи на смещение должно хватить - ну и опам ТЛ072 много ненужно

еще есть вопрос - а откуда можно в моем случае запитать пару релюх? от 12в со стаба?

зы - писать с телефона ппц изврат - пусть и с П990 с клавой - но комп далекооо - а до завтра ждать сил нет

[research]

http://ru.wikipedia.org/wiki/%D0%94%D0%B5%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%BF%D1%80%D1%8F%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F

на вот, услыш про делитель

а +30 и +60 из 12 вольт есть еще в схеме SKiff Grass, афтора все знают

[vermin]

 research - спасибо - завтра на компе почитаю

умножил 12 с копейками на 4 - вышло гдет 62-64 (напруга в розетке скачет зараза) - вроде терпимо - интересно насколько просядет под нагрузкой - завтра попробую в симе побаловаться

[Bpjkznjh]

Умножитель и на сообщения работает?

[Denn]



[research]

ага, я тоже 64 поделил на 4

[vermin]

http://ru.wikipedia.org/wiki/%D0%94%D0%B5%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%BF%D1%80%D1%8F%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F

на вот, услыш про делитель

а +30 и +60 из 12 вольт есть еще в схеме SKiff Grass, афтора все знают

ааааааааааааааааааааааааа!

кошмар - чего-либо думать в 3 часа ночи + после тяжкого застолья (правда без спиртного)... нет - лучше так не делать - блин - аж стыдно стало - вот же я протупил...

на самом деле мне там делить особо нечего - 500в на трансе для питания ЭЛТ (анод вроде) оссцила (транс от лампового осцила С1-54 - 40 ламп) - обмотка маломощная как я понимаю - хотя наверное для смещения и хватит - порпобую посчитать резисторы...

не блин - пипец - ну я и отжег - 5лет института (правда дааавно это было) и так протупить... просто я в основном с цифрой общался - с аналогом у меня вообще туго было - сейчас понимаю что в принципе ничего сложного тут нет

ПС - извеняюсь за дубликаты постов - писал с телефона - а он как-то странно тупил - вот и наплодилось...
