Электронные поты аля Триаксис

[Phil Smith]

Вот хотелось бы знать как сделать такие же. Понятно что там две кнопки "больше"/"меньше" и индикатор на две цифры (диапазон регулировки от 0.0 до 9.9). но как организовать сами мозги?
 Сам триаксис паять конечно же не собираюсь, хотелось бы попробывать саму концепцию. Нравиться мне как цыфры светятся во тме

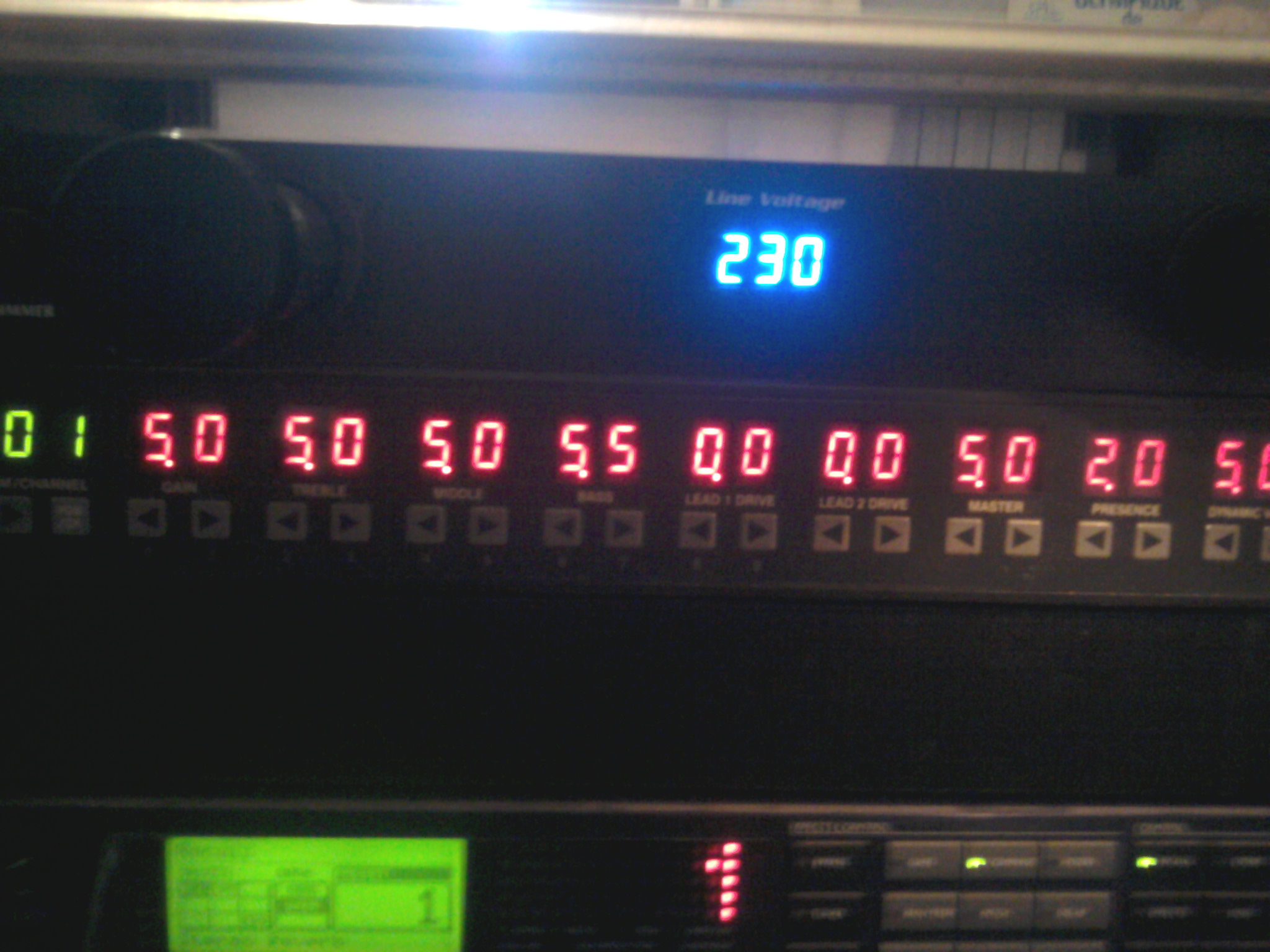

http://medias.audiofanzine.com/images/normal/mesa-boogie-triaxis-457668.jpg
буду презнателен за помощь, комрады!

[not_found]

Цифры это только индикация. Сами переменники организованы на оптопарах типа  VTL как и прочая коммутация в марках/триаксисе. Величина мопротивления рулится соответственно током через светодиод оптопары. Учитывая что в триаксисе более половины "рулей" включены реостатом то с ними никаких проблем. Сложнее с "рулями" которые включены потенциометром (гейн, требл, драйв), но и тут есть решение соединяем резисторы 2-х оптопар последовательно и получаем потенциометр (общая точка резисторов - "движок" потенциометра). Для управления таким потенциометром ток через один из светодиодов уменьшаем, через другой увеличиваем.
Все управление и индикация реализуется на микроконтроллере (это если реализовывать сейчас). В триаксисе это сделано на процессоре+регистрах (регистр в роли ЦАПа) которые рулят током через свтодиоды. Как-то так...
В общем визуально красиво, но слишком сложно чтоб заморачиваться только из-за красоты. Проще триаксис купить.

[OlegFX]

А мылят-то как эти оптроны в таком количестве!

[Phil Smith]

спасибо!
то есть, если я правильно понимаю, береться опопара сопростивлением допустим 250кОм и постепенным наращиванием тока через не изменяем ее сопротивление от 250к до 0 (ну у нее вроде сопротивление в "открытом состоянии гдето 100 ом).
PSхочется сделать не только из-за красоты, но и научиться делать такие штуки. для себя чисто.
на схеме триаксиса я видел что поты подписанны не как обчно а как опто пара.

А мылят-то как эти оптроны в таком количестве!

Нну это да, минус. но можно же найти решение и без оптопар. надо подумать

[not_found]

Ну почти так. Берется оптопара с подходящим рабочим напряжением, а номинальное сопротивление реализуется небольшой начальной засветкой светодиода для получения номинального сопротивления фоторезистора необходимого в схеме. Ну а дальнейшим увеличением тока рулим "оптореостатом".
А решение без оптопар - это горсть резисторов включенных последовательно+мешок реле для подключения точек соединения резисторов. И будет этот агрегат щелкать как АТС 80-х годов да и потреблять столько же, он зато ТРУЪЪЪЪ!!!!

[Phil Smith]

А решение без оптопар - это горсть резисторов включенных последовательно+мешок реле для подключения точек соединения резисторов. И будет этот агрегат щелкать как АТС 80-х годов да и потреблять столько же, он зато ТРУЪЪЪЪ!!!!

ну и не мылит!

[Bpjkznjh]

Ремонтировал как-то этот Triaxis. Дискретность такого регулятора на мой взгляд великовата.

[Peratron]

Нну это да, минус. но можно же найти решение и без оптопар. надо подумать Круглые глаза
Наверх

Любой другой вариант электронной регулировки будет мылить куда больше, чем оптрон.

[Phil Smith]

сейчас изучаю патент месовский по сабжу - http://www.google.com/patents?id=ZsIaAAAAEBAJ&printsec=abstract&zoom=4#v=onepage&q&f=false
пока не понимаю до конца как туда вкурить кнопки больше/меньше.

кста вот такая опотопара может впринципе пойти на поты treble gain volume итд -
http://music-electronics-forum.com/attachments/1020d1191170021-vtl5c-.jpg

[not_found]

Кнопки висят на процессоре, который уже в свою очередь будет рулить мультиплексорами через регистр-защёлку.

[Rst7]

А мылят-то как эти оптроны в таком количестве!

Ну не сказал бы. Есть у нас в хозяйстве такой, уж чего-чего, а мыла от него не замечено.

[Gregg]

Сами переменники организованы на оптопарах типа  VTL как и прочая коммутация в марках/триаксисе. Величина мопротивления рулится соответственно током через светодиод оптопары. Учитывая что в триаксисе более половины "рулей" включены реостатом то с ними никаких проблем. Сложнее с "рулями" которые включены потенциометром (гейн, требл, драйв), но и тут есть решение соединяем резисторы 2-х оптопар последовательно и получаем потенциометр (общая точка резисторов - "движок" потенциометра). Для управления таким потенциометром ток через один из светодиодов уменьшаем, через другой увеличиваем.

Часть из них реализована на VTL, остальные видны здесь:

http://i7.photobucket.com/albums/y263/GreggPics/TriTS.jpg

Практически достать невозможно, но можно самому сделать, но не таким образом как описал. Смотреть патент, там описано как, чтобы стабильно работало. Вот так например:

http://i7.photobucket.com/albums/y263/GreggPics/LDRpotGain.jpg

Нужны два фоторезистора, светодиод по середине.
Все остальное реализовано на микроконтроллере.

[Phil Smith]

Сами переменники организованы на оптопарах типа  VTL как и прочая коммутация в марках/триаксисе. Величина мопротивления рулится соответственно током через светодиод оптопары. Учитывая что в триаксисе более половины "рулей" включены реостатом то с ними никаких проблем. Сложнее с "рулями" которые включены потенциометром (гейн, требл, драйв), но и тут есть решение соединяем резисторы 2-х оптопар последовательно и получаем потенциометр (общая точка резисторов - "движок" потенциометра). Для управления таким потенциометром ток через один из светодиодов уменьшаем, через другой увеличиваем.

Часть из них реализована на VTL, остальные видны здесь:

http://i7.photobucket.com/albums/y263/GreggPics/TriTS.jpg

Практически достать невозможно, но можно самому сделать, но не таким образом как описал. Смотреть патент, там описано как, чтобы стабильно работало. Вот так например:

http://i7.photobucket.com/albums/y263/GreggPics/LDRpotGain.jpg

Нужны два фоторезистора, светодиод по середине.
Все остальное реализовано на микроконтроллере.

да, видел я эти фотки в теме старой тут на форуме "собираем триаксис". поты типа басс мид итд реалезованный через оптопару, а такие как требл, гейн итд вот как раз на такой банке. читал на форумах, что их делали на заказ специально для месы.
Схемка случайно не завалялась той diy поделки? можешь воложить пожалуйста?

[Gregg]

Схемы и почти всё об оптопотцах:

http://music-electronics-forum.com/t1015-3/
