Схема примочки Krank Distortus Maximus

[Hateks (S.T.A Custom)]

а разводочка платы осталась?я ваще запутался че тут правильно че нет)если не лень кинь плизз!

[sbe]

Вот отредактированная платка, кто то сдесь ее выкладывал. Добавил эмитерный повторитель и убрал перемычки.

Плата:

http://webfile.ru/1683424

Схема:

hateks, а чем тебе эта плата, размещенная страницей раньше,не понравилась?Перевести в лейаут картинку - дело нескольких минут.

[shish]

транзюки ставил по даташиту... ибо так как на печатке они не совпадают....

Промерь напруги,где-то в ветке есть карта напряжений от M9CO.
Откинь от + питания всяческие фильтры.На фото у тебя ,помоему диод выглядывает :)Вообщем,"тщательней" проверь печатку,похоже на "косячки" разводки.Но всё,поправимо

[Volkmar]

ступил.собирал прямо как на печатке... а там глюков полно.. входные резюки поменял сразу при сборке, вчера присмотрелся к схеме и ужаснулся...
кароче всем кто собирал по печатке ФИШкранк не глядя на схему
на печатке после 22 нан кондюка который идет после Гейна должно быть на землю 4.7 нана а там 100 нан..
к катоде транзюка(тьфу, ну вы поняли) убрал кондюк 330 нан который шел паралельно 390Ом резистору
вариант байпаса на печатке не работает, если припаяете светодиод то гореть то он будет только работать примочка откажется...
вобщем перед тем как собирать проверте

запустил...звук не плох...сегодня еще попробую убрать все фильтры..

[fishspy]

Прошу извинить меня за непроверенную печатку, я сам сделал по этой печатке приму. Задрался припаивать всякого рода исправления.

Но собрал и долго настраивал.
Звук нормальный, но я так и не добился нормального (мягкого, ровного и без хрипов) затухания звука.
Поэтому распаял ее и пока "закапал" этот проект для себя.

Мой пост с левой печаткой подправил (там извинения и просьба не использовать файл). Хотя его легко исправить, для того, кто реально разобрался со схемой. ИМХО.

[SIN]

может ктонибудь выложить единый архив рабочей проверенной схемы, где находилась бы принципиальная схема, рисунок печатной платы и собственно сама собранная схема с обеих сторон?
а то я собрал, и чтобы вы думали, не работает

[Slipknot]

У меня работает, но гейна мало как описывали. Реально хеви. Шо за х..

[Slipknot]

http://www.aronnelson.com/gallery/v/Schematics-etc/Krank+Distortus+Maximus.jpg.html

От буржуи

[Slipknot]

Кароче смещение мне неравится вообще, слишком большие номиналы! 430к поверю, если это смещение по току, а так неправильно что то здесь.

[sbe]

http://www.aronnelson.com/gallery/v/Schematics-etc/Krank+Distortus+Maximus.jpg.html

От буржуи

Не дремлют в своём буржуинском царстве  [smiley=kawl.gif]! А ещё тут где-то было про обсуждение на "ихнем" форуме, с ссылкой на Gtlab. Охрюнеть - не встать.

[SIN]

какой мощности должны быть резисторы и на сколько вольт конденсаторы?

[shish]

какой мощности должны быть резисторы и на сколько вольт конденсаторы?

Питание 9в.Ставь ЛЮБЫЕ,смотри по габаритам

[shish]

П.С."Прима" работает нормально.Собирал на макетке.Гейна,завались.Звук понравился.Вообщем,при надлежащей сборке,вполне работоспособная схема

[Volkmar]

вчера чуть по вытягивал деталей ненужных. вобщем печатка сойдет. диод удален, там еще есть кондюк с левым номиналом вместо 47мик стоит 100мкф, разводка светодиода храмая, следует отпаять и сделать по-своему. а так на етой печатке вполне все работает. звук не плох...но эквалайзер реально с запасом верха, думаю что стоит заменить кондюки 22нан в тембрблоке на 47 и 10 нан, тогда чуть частотка подправиться и звук менее песочный будет

[sbe]

У меня работает, но гейна мало как описывали. Реально хеви. Шо за х..

Гейна можно добавить за счет увеличения общего Ку, как вариант- уменьшив  на объединенных 1 и 8 ногах значение внешнего резистора, пропорционально личным притрастиям в звуке.
Примерный расчет: Ку=1+(Rоос/Rвнешн.). По моим данным: внутренний Rоос у  микрухи - 15кОм.
С увеличением Ку, соответственно изменяем соотношение сигнал\шум, далеко не в лучшую сторону.

[F.O.G]

может глупость, но можно в кранке штуки 4 лм-ки спаять вместе http://www.barberelectronics.com/images/ops.jpg и нагрузить на негитарный динамик? или придется оконечник все-таки отдельно? а засовывать все это дело в гитару, по типу пигнос пгг

[AZG]

Это с какого там песочный звук то? Нормальный верх...

[Volkmar]

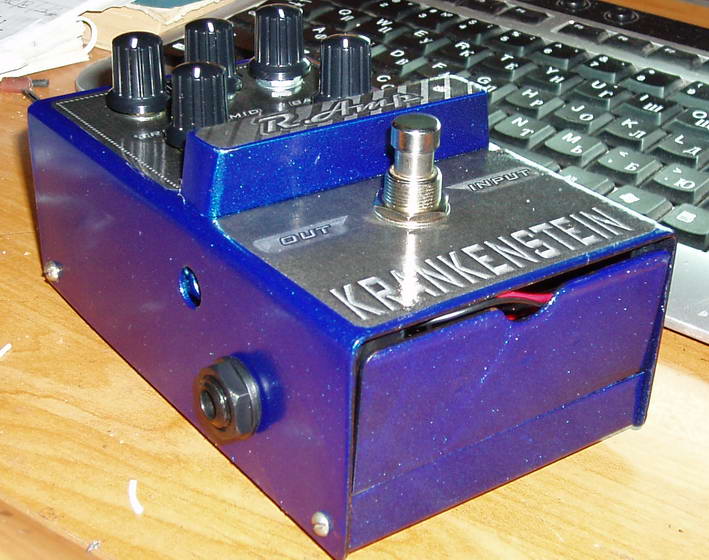

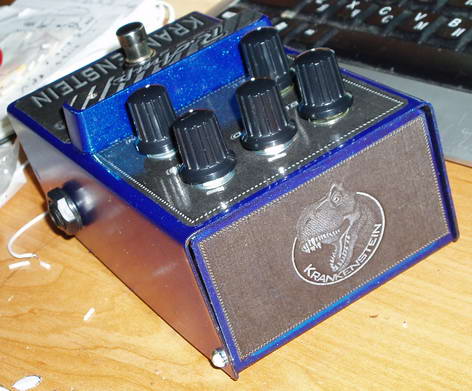

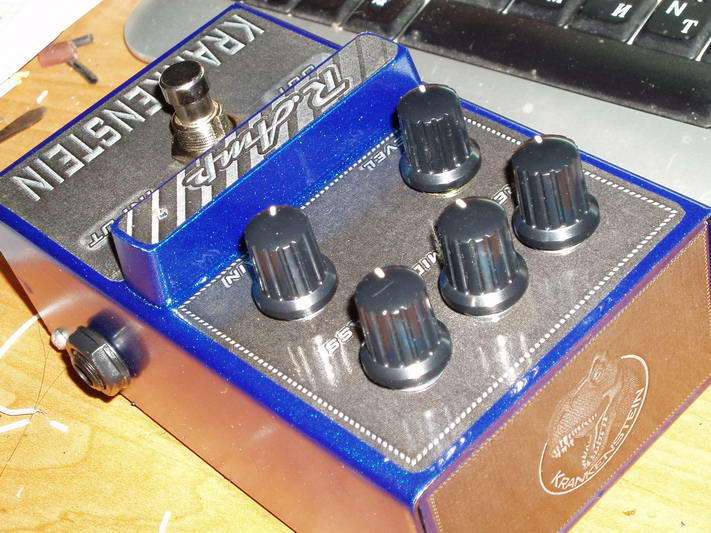

вот фотки моего готового зверя, за выходные сварганил, делал на пробу, думаю оставлю себе в линейке, звук интересный.

http://www.freewebs.com/funt983/krankenstein.rar
или так





в архиве есть еще фотки внутренностей

[diezz]

Мне кажется жирно под такую "супер-схему" такие корпуса Я поступил чуть проще http://keep4u.ru/full/080120/0af58a1ad650f44f30/jpg

[fishspy]

To Diezz
Извините за флуд, как называется корпус и где купить по инету.
(Штук пять проектов в голове и все не тянут на большие корпуса)
