Нашел в недрах инета (на одном из тематических сайтов) свою печатку:
http://www.onlinedisk.ru/file/804228/ .
Надеюсь, чем-нить поможет.

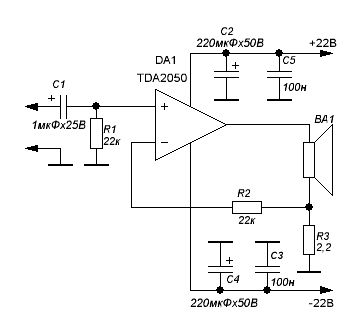

Номиналы деталей показаны на плате. Входной делитель 1:6 - для уровня линейного выхода со звуковухи. Можете поменять номиналы, или вообще убрать резисторы, но оставьте емкости. Кстати - керамика, но играет вполне "ушабельно".
Цепь мьют выполняет функцию "плавного пуска" оконца. Рекомендую оставить - микросхема весьма чувствительна к броскам по питанию, и сильно не любит искрений в цепи выключателя питания (не советую втыкать разъем питания "на горячую").
Розетку DBR6 (мама СОМ-порта) лучше заменить на нормальные аудио-разъемы, благо сейчас найти не сложно. В этом случае измените топологию выходных сигнальных шин по месту.
В остальном схема не имеет никаких особенностей.
Если кто будет повторять вариант для установки прямо в комп, имейте в виду, что усилок "кушает" примерно 1 ампер по 12 вольтовому питанию на 2х5 ватт выходной мощности. Если нужно качнуть ватт по 25-30 на канал, соответственно возрастет и потребляемый ток. У меня БП в системнике 800 ватт, способен отдавать по 12 вольтам до 40 ампер, так что я эти лишние 5-6 ампер и не замечаю. Раньше стоял БП мощностью 450 ватт, и тоже проблем не было.
Но жадничать не нужно - используйте нормальную акустику 4-8 Ом (а не автомобильную 2-х оммную), и все будет замечательно.
Если не перенапрягать усилок (снимать до 10 вт на канал), вполне достаточно такого маленького радиатора. Если же хотите подолгу снимать с оконца мощщу по максимуму, то поставьте на радиатор маленький (40х40 мм) кулер от видеокарты, разъем для него на плате предусмотрен.
Не в компьютерном варианте стоит поставить радиатор побольше, но и в этом случае при максимальной нагрузке кулер не помешает.
Собрал за эти годы штук двадцать таких усилителей для всех друзей и знакомых. Народ пользует, и радуется. Но колоночки желательно иметь приличные, с мощностью не менее 30-40 Ватт. "Мыльницы" усилок выплевывает на раз.
