Как изготовить внешнюю USB звуковую карту самому?

[Sergo Skiller]

Приветствую всех!

Небольшое вступление (кому ломы, могут читать сразу с основной части :D)
Я как и большинстве здесь присутствующих увлекаюсь музыкой и электроникой (музыкой, правда, увлекаюсь дольше).
По сему в планах обзавестись домашней мини-студией звукозаписи, "чисто для себя", дабы потом, если произведение устроит, то переписать его в нормальной студии с нормальным мастерингом.
Начал я копать эту тему, читать про необходимый минимум. Помимо специального ПО, пре-/ампов, примочек и, естественно, инструмента нужна, как минимум, внешняя звуковая карта. Пошел смотреть ценники на это чудо техники и немного выпал в осадок, ибо нормальные карты стоят 8-12k рублей, что для меня, студента, деньги немалые. Я понимаю, хочешь годноту - готовься отстегивать купюры, но что делать, если денег мало, а творить хочется?

Основная часть
Правильно, я решил изготовить ее самому, ну, а почему бы и да, руки прямые (ну почти :D), голова светлая, да и компоненты найти можно. Полез гугл, почитал несколько статей, посмотрел видосики на ютубе - не помогло, т.к. там карты изготавливались воспроизводящие (из компа наружу), а мне нужно для записи (снаружи в комп), да и дело я имел только с аналоговой техникой.

Поэтому прошу Вашей помощи, если где-то попадались такие или подобные проекты, то дайте, пожалуйста, ссылки. Так же буду благодарен за годные материалы на тему АЦП/ЦАП, и в принципе преобразований звука. Также буду признателен за всяческие советы.

В общем, пните чем можете в нужную сторону, как того ежа! :D

[Peratron]

Каковы претензии на качество?
Каковы финансовые ограничения?

Потому, что если установка не на шашечки, а на то, что б ехать, может оказаться более целесообразным поискать готовую на вторичном рынке.

Кроме того, что-то достаточно демократичное я недавно встречал на али. Не дам гарантии, что стоит брать с закрытыми глазами - но внимательно посмотреть таки стоит.


И ещё: на этой теме сидит плотно Юра из ДИГИЛАБа.
Имеет смысл пообщаться с ним - если есть претензии на максимальное качество.
Сделать это можно у меня на форуме - там у ДИГИЛАБ свой раздел...

ЗЫ: по поводу варианта с али - смысл там в том, что при цене менее 1000 руб, в достаточно симпатичной внешне коробке имеются цифровые дырки.
То есть, можно упаковаться и сейчас работать, как есть - имея перспективу на неспешное изготовление более пафосных АЦП и ЦАП.

[Peratron]

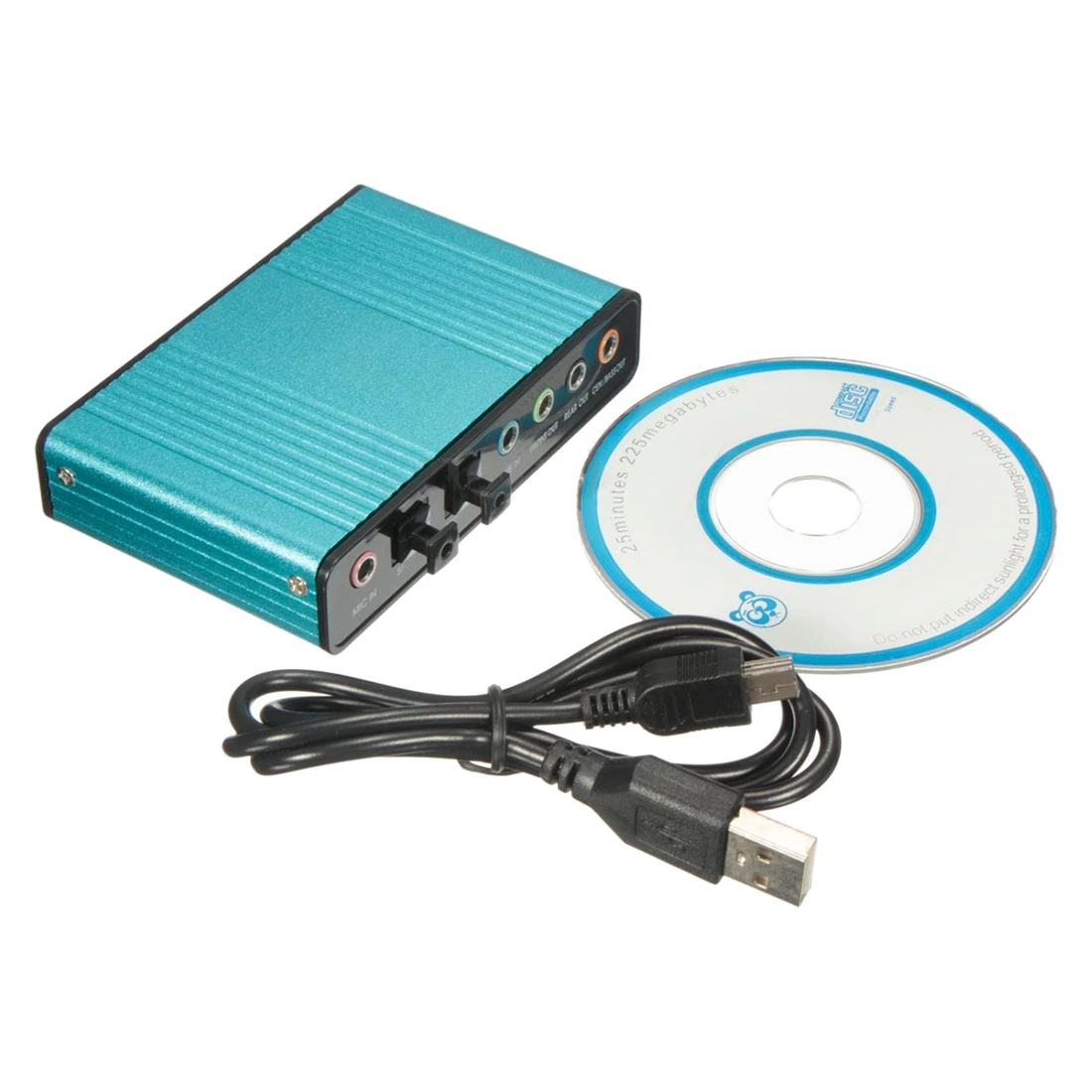

Собственно, я про это:
https://ru.aliexpress.com/item/External-Sound-Card-USB-6-Channel-5-1-Audio-S-PDIF-Optical-Sound-Card-For-PC/32764876479.html?spm=2114.03010208.3.1.PlfDKb&ws_ab_test=searchweb0_0,searchweb201602_3_10000073_10065_10068_10000074_10000132_10000033_10000030_119_10000167_10000026_10000175_10000126_10000129_10000023_10000123_432_10000069_10000068_10060_10062_10056_10055_10054_10000063_301_10059_10000120_10099_10000020_10000156_10000158_10000013_10000117_10103_10102_10000016_10000114_10096_10000111_10052_10053_10050_10107_10051_10106_10000097_10000094_10000090_10000147_10000091_10000144_10084_10000150_10117_10000101_10083_10000100_10119_10080_10000153_10000104_10082_10000045_10081_10110_10000108_10111_10000191_10112_10113_10000197_10114_10000089_10000086_10037_10000179_10000083_10000042_10000135_10000080_10078_10079_10077_10000039_10073_10000140_10070_10000036_10122_10123_10120_10126_10127_10124_10125_10000187-10120,searchweb201603_1,afswitch_1_afChannel,ppcSwitch_4,single_sort_2_default&btsid=5260fcce-2111-4fe7-9a0a-56ac3348114f&algo_expid=4f5d14cf-7f3a-45c3-938d-66563f9ee43d-3&algo_pvid=4f5d14cf-7f3a-45c3-938d-66563f9ee43d

[Sergo Skiller]

Каковы претензии на качество?
Каковы финансовые ограничения?

На про качество не претендую, но хотелось хорошее среднее звучание с минимумом шумов и искажений.
Бюджет 2-3k (может больше) при неспешной закупке и сборке.

Можете ссылкой на раздел дигилаба поделиться?

[dks]

Тут ведь не просто железяку надо запроектировать и спаять, еще нужно микро ПО и драйвер. Если уж так хочется копаться, то смотреть надо туда, где уже копают сообщества, т.е. в сторону Arduino или STM отладочных плат с комплектами драйверов и библиотек.

Хотя при таком подходе, считаю, что овчинка выделки не стоит. Для профсофта звукового нужен ASIO-драйвер, минимальные задержки и хорошие параметры за 100 Дб, при минимальном бюджете и опыте все это недостижимо. Проще накопить и купить E-MU, M-audio c рук. А при наличии стационарного компа выбор б.у. карт внутренних PCI и вовсе неисчерпаем, даже при таком бюджете.

[Можаев]

@ Sergo Skiller

У тебя наверное ноут с одним микрофонным входом?

[Peratron]

Можете ссылкой на раздел дигилаба поделиться?

Лучше тему зачать в общем разделе: http://peratronika.ucoz.ru/forum/8

ДИГИЛАБовский раздел - для вопросов, касающихся конкретно ДИГИЛАБовского аппарата.

Надо зарегистрироваться, после чего свистнуть мне - что б я поднял категорию: поскольку в тусовку потянулись тролли и боты, то пришлось поставить фильтр базара и закрыть саморегистрирующимся возможность открывать темы.
Так, что надо пройти у меня фейсконтроль  8-)

Ну, заодно и Юру в личку кликну - что б подтянулся к базару...

[DDD]

Весьма сложное и хлопотное дело, при наличии отсутствия опыта именно в этом деле чреватое многочисленными переделками (по опыту знакомца, весьма грамотного спеца).
Присоединюсь к вышеупомянутой рекомендации пошукать сабж на вторичном рынке.

[VAT]

Я думаю это было бы возможно еслиб был микрокод для какой либо популярной платы, автоматически значит и драйвера для компа. А аналоговую часть можно и сделать и предполагаю получше чем у продаваемого аналога. Я хоть уже и упакован, но тема интересна.

[dks]

Смысл есть делать, если делать лучше карт за 100-200$, т.е. ставить топовые преобразователи TI4220, CS5881 и т.п., эталонное питание, клок и т.д., что далеко не бюджетно (и получится цена Дигилаба).
Но и часть с драйверами может оказаться совершенной унылой для проф. применения. Собственно USB-карты до недавнего времени мало кому удавались в плане нормальных задержек и только у монстров типа RME.

[Denn]

Для "вникания в тему" и получения опыта нужно положить целую отдельную жизнь. А то ещё и опыт предыдущих поколений. Между делом, вперемежку с занятием музыкой разработать и собрать звуковую карту не получится, это не усилитель на трёх транзисторах.
Современные РЭ-устройства это сложнейший аппаратно-программный комплекс, такое на коленке не делается. Имхо, DIY заканчивается на выводных (не-SMD) компонентах.

[Sergo Skiller]

Тут ведь не просто железяку надо запроектировать и спаять, еще нужно микро ПО и драйвер. Если уж так хочется копаться, то смотреть надо туда, где уже копают сообщества, т.е. в сторону Arduino или STM отладочных плат с комплектами драйверов и библиотек.

Хотя при таком подходе, считаю, что овчинка выделки не стоит. Для профсофта звукового нужен ASIO-драйвер, минимальные задержки и хорошие параметры за 100 Дб, при минимальном бюджете и опыте все это недостижимо.

Были у меня мысли в сторону Arduino, но подробно я это не копал еще...
На счет микро-ПО и драйверов, думаю, это критической проблемой не станет, ибо учусь на программиста и если совсем прижмет могу подтянуть кого-нить с физико-технического факультета (у них вроде что-то подобное есть, в плане программирования МК).

Что подразумевается под "профсофтом" (я думал использовать связку из Guitar Rig и Pro Tools)?

[Sergo Skiller]

@ Можаев

А бывают ноуты с множеством микрофонных входов?

Если это имеет отношение к теме, то в городе где я учусь у меня с собой, естественно, ноут со стандартными 3,5мм джек-разъемами под наушники и микрофон. Но писаться я планирую на домашнем компе, там тоже 3,5мм джек-разъемы.

[Sergo Skiller]

Лучше тему зачать в общем разделе: http://peratronika.ucoz.ru/forum/8

ДИГИЛАБовский раздел - для вопросов, касающихся конкретно ДИГИЛАБовского аппарата.

Надо зарегистрироваться, после чего свистнуть мне - что б я поднял категорию: поскольку в тусовку потянулись тролли и боты, то пришлось поставить фильтр базара и закрыть саморегистрирующимся возможность открывать темы.
Так, что надо пройти у меня фейсконтроль  8-)

Ну, заодно и Юру в личку кликну - что б подтянулся к базару...


Все, зарегистрировался, ник sergoskiller

[Можаев]

Идеально взять Ператроновскую УСБ карточку на алиэкспресс. У меня такая же. Очень даже бюджетный вариант.

[razorgolf]

@ Можаев

У неё ASIO есть? И если есть, то какова реальная задержка(можно померять). Если нет, то для целей Sergo Skiller(гитарриг и подобное) она непригодна.
А после того, как видел emu0404usb на авито за 3500р(правда за час купили), вообще не понимаю, зачем нужно изголяться. Вряд ли получится сделать лучше.
Знакомый из Новосибирска вообще купил такую-же за 3000р+пересылка из Питера с хрипящими потами громкости. Заменил(что при прямых руках несложно) и вуаля.
А если не нужно 2 микрофонных входа и фантом, то 0204 и 0202 ещё дешевле бывают.

@ Sergo Skiller
Программирование понадобится в основном для разработки драйверов под windows, нормально это сделать даже у половины производителей звуковух плохо получается.

[VAT]

Я чтото не понял с предложениями  перейти на другой форум да еще пустите заради христа..
какая  то хня произошла после тычка в ссылку типа сайт загружен и кнопка. Нажал получил смски что подписан на какуюто wapimperia  по 20р в сутки.  У вас вирус чтоли?
Пошарил по инету - не я один такой - Мегафон мошенничает.. Но как он вклинивается со своим диалогом в попытку перейти по ссылке?


[Peratron]

Были у меня мысли в сторону Arduino, но подробно я это не копал еще...

На ардуени можно слепить какой-нибудь недо-осциллограф - но не звуковую карту!
Как тут уже сказали - звуковая карта, это аппаратно-программный комплекс и поднять программную часть не удастся по определению.

Потому соорудить что-то самопайное можно только на основе специализированного чипсета, к которому прилагается полный пакет драйверов.
В качестве примера - смотри на DIY USB sound card с инженерным интерфейсом:
http://peratronika.ucoz.ru/forum/9-111-1767-16-1396903042

[Denn]

Знакомый из Новосибирска вообще купил такую-же за 3000р+пересылка из Питера с хрипящими потами громкости. Заменил(что при прямых руках несложно) и вуаля.
А если не нужно 2 микрофонных входа и фантом, то 0204 и 0202 ещё дешевле бывают.

У меня давно лежит без дела EMU-0202, электроника модденая "по хай-энду", рабочая, но случайно убита насмерть прошивка, требуется видимо выпаивание ПЗУ и перешивка на программаторе. Могу отдать желающим за копейки, если кому-то охота поковыряться.

[razorgolf]

@ Denn

По идее должен быть способ залить прошивку ничего не выпаивая, т к флеш там с bga. Я пока с прошивками не копался, поэтому не знаю точно, как. И на заводе скорее всего так и делали(там белый разъёмчик на 4 контакта неподалёку).
Хотя по описанию даунгрейда прошивки(на рутреккере есть) выходит, что базовая часть вообще не в этом флеше, т к там рекомендуют запустить процесс прошивки и выключить питание карты на половине. После этого якобы прошивка сбрасывается на начальную. Сам не пробовал.
Но вот недавно менял креативовский чип в 0404(тоже bga), так самое дешёвый вариант в Москве стоил 2000р. Это при том, что сам чип стоил 1000р(а покупал вообще на всякий случай 2) и ждал его из Китая 3 месяца. Хоть не зря, т к карточка завелась(правда там ещё куча проблем).
А вообще большая часть неисправностей этих карт связана с питанием(по опыту ремонта уже полтора десятка 0404).

электроника модденая "по хай-энду",

Там случайно ОУ не менялись на более потребляющие?
А то ведь это палка о двух концах, уже сталкивался.
