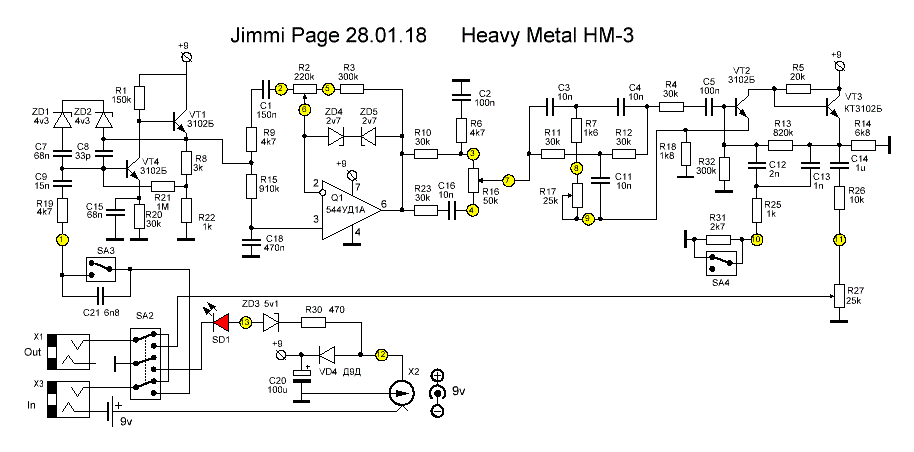

Представляю очередную, выдуманную мной схему примочки, серии
«Jimmi Page» Heavy Metal HM-4 от 28.01.18.
Структурно, схема состоит из трёх каскадов.
Первый собран на транзисторах VT1,VT4. Главная его особенность,очень низкий уровень шума благодаря включению транзистора VT4 в режим микротоков. Всё остальное стандартно, выделение среднечастотного диапазона и мягкого ограничения на стабилитронах ZD1 и ZD2. SA3 включает на входе последовательно конденсатор C21 для уменьшения уровня низких частот от разных типов гитарных сигналов. Это нужно для более прозрачного звучания на выходе, после сильного ограничения во втором каскаде.
Второй каскад представляет собой довольно традиционную схему ограничения на микросхеме, в отрицательной обратной связи которой, включены стабилитроны ZD4 и ZD5. Использование стабилитронов обусловлено их более мягкой характеристикой ограничения по сравнению с диодами типа IN4148 и довольно высокой проходной ёмкостью (около 200пф.), что корректирует АЧХ схемы по уровню высоких частот. На R15 и C18 собрана схемам “полпитания” на не инвертирующем входе 3 микросхемы.
Третий каскад представляет собой «нетрадиционную» схему тембровой обработки.
Особенностью его является 2T-мост на C3,C4,C11,R11,R12,R17. R17 регулирует частоту режекции. На VT2 и VT3 собран усилитель, который благодаря обратной связи на нижнюю точку 2Т-моста оптимизирует его частотную характеристику режекции(спад и подъём) .
SA4 переключает частоту среза каскада для фильтрации так называемого “песка” при работе в линию или комбик. R16 регулирует уровень низких и высоких частот после второго каскада.
Благодаря такой схемотехнике, удалось получить довольно интересные, по своему красивые тембровые звучания, с низким уровнем шума в режиме максимального усиления.

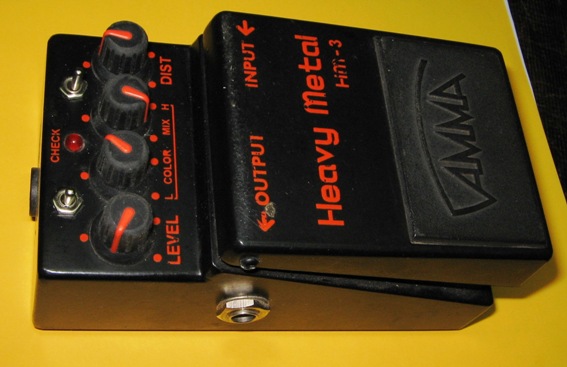

Семплы на HM-3:
Работа пескореза -https://app.box.com/s/trddtoyey2upypmjd82edctw35jo6sim
Работа теимброблока -
https://app.box.com/s/2cwq3lykttmohzijrrp0stvdm1rqe5tkСвободное ковырялово с моей техникой -
https://app.box.com/s/eivp28y8qsgri5b9n3rks0btzu1zy0ukhttp://guitartonelab.ru/attachments/________________.mp3
