Дросселя не заметил, пардон.
А какую мощность и на какой нагрузке оно выдает?
Вдогонку: зачем в УМ в коллекторах первых транзисторов стоят запараллеленные резисторы?
Я схему оконечника не менял, просто отпилил от платы и всё.
Только добавил разъемы и увеличил резистор на входе операционника.
Ну и еще добавил индикатор перегрузки. Работает адекватно.
Схему снимал по плате, насчет номиналов - поленился.
Насчет запараллеленных резисторов.

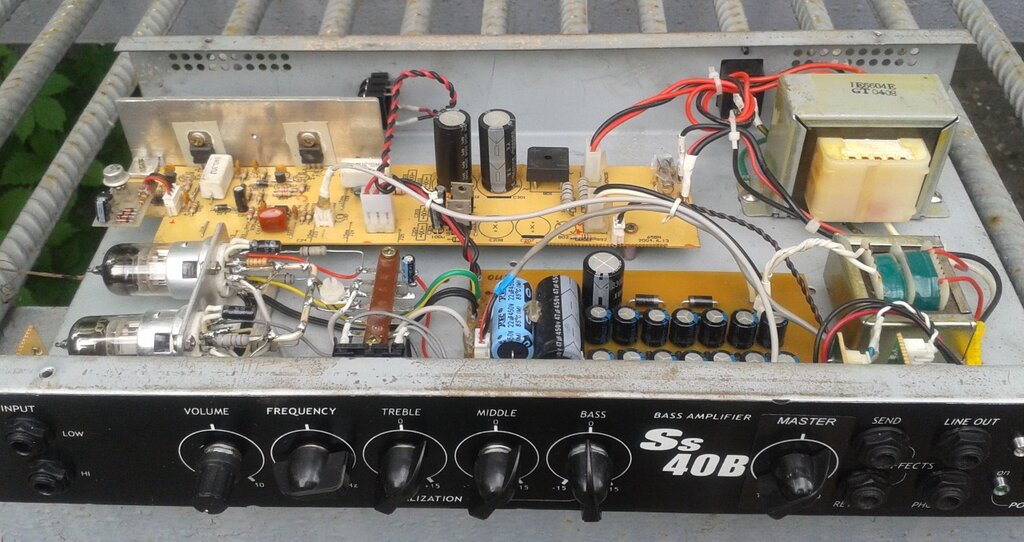

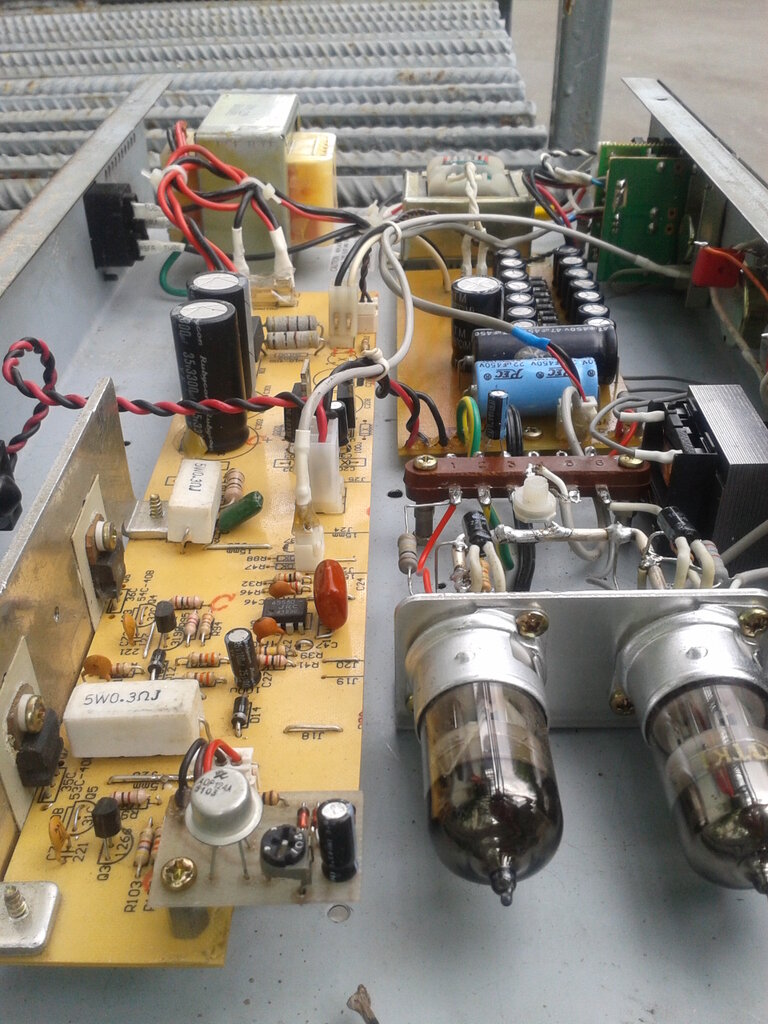

На плате есть место для еще двух транзисторов, чтобы выходные транзисторы были включены составными. Но вместо них стояли перемычки (на последней фотке хорошо видно).
Отсюда и лишние резисторы.
Хотел добавить эти транзисторы, но
dks сказал, что они нафиг не нужны.
Меньше народа - больше кислорода.
Мощность - да. При легком перегрузе оконечника - 40 Вт.
Впрочем, на 4-х омах качает и поболее. Держал с синусом на активной нагрузке длительное время. Радиаторы чуть теплые.
Но смысла нет, поскольку все равно в комбике один восьмиомный динамик.
Дроссель сунул в самый последний момент.
Оптимальным для анодки оказался умножитель - отнимает от основного транса меньше 1-го ватта (напряжение - 260 В).
Но от него, по анодке лезла помеха 50 Гц.
Дроссель радикально проблему вылечил.
Тупо взял китайский трансик, подключил сетевую обмотку (1 ком), и приклеил к шасси суперклеем.
