Мод Lion Sound-a

[TylerDurden]

Заколупал я сабж в коробочку, очень доволен
Но, остался у меня лишний DPDT переключатель и хочется и его приспособить к работе.
Камрад Lart поделился модом ТБ для небольшого выреза серединки

вот какой вид принимает АЧХ


Мне, однако показалось, что частота и глубина выреза маловата, да и верха дофига. И я его подкорректировал

и частотка


Упс! Сорри я не ту картинку вытащил из Микрокапа.
В моем варианте так:
R19=39к
С23=1n
C11=33n

Короче, объявляется конкурс на лучший мод. Кто что еще предложит?

[Bpjkznjh]

Чего-то отличия в схемах не вижу. :-/

[vitek]

Отличия не в схемах, а в номиналах

[dks]

предлагаю ничего не трогать, там все и так хорошо и с одной ручкой

[Bpjkznjh]

А сначала одно и то же было.

[Lion]

Для сравнения, АЧХ штатного т/б:

[lart]

Lion
Ты "вырвал" эту характеристику из контекста :-)
Думаю, TulerDurden "снимал" АЧХ полного тракта прибора.
Для затравки еще. АЧХ показана для верхнего положения переключателя:

[Lion]

Lion
Ты "вырвал" эту характеристику из контекста :-)
Думаю, TulerDurden "снимал" АЧХ полного тракта прибора.

Интересно, в каком положении ручки гейна он её снимал?
В моём случае АЧХ полного тракта прибора существенно меняется от положения регулятора гейна.

[lart]

Lion
Ты "вырвал" эту характеристику из контекста :-)
Думаю, TulerDurden "снимал" АЧХ полного тракта прибора.

Интересно, в каком положении ручки гейна он её снимал?
В моём случае АЧХ полного тракта прибора существенно меняется от положения регулятора гейна.

Похоже - где-то ниже середины, ближе к минимуму гейна снято...

[Lion]

TylerDurden , Владимир, признавайся какую ачх ты симил (первый пост)?
Только т/б или как?

[TylerDurden]

Или как, гейн посередине для всех случаев. Тут я неподумал...

Проблема в том, что в кробочке очень плотный монтаж получился, я не смогу лазить в нее туда-сюда подбирая номиналы. Поэтому угадать нужно спервого раза.

[Valentinych]

Уважаемые, а где можно посмотреть всю схему Лион-Саунда?

[TylerDurden]

Вот, второй вариант Lart-a очень адекватен, сенкс.
Три группы графиков - максимум гейна, средне и минимум.


и только ТБ со входным и выходным буфером

[rubin]

Присоединяюсь к вопросу тов. Valentinych'а, много хорошего написано про сей девайс - интересно было бы с ним познакомится поближе... Раньше, насколько я помню, автор предоставлял её желающим по личной просьбе через почту. Потом я как-то перестал следить за дискуссией... Может сейчас, когда примочка снята с пр-ва, а киты видимо практически распроданы что-то поменялось и схема где-то опубликована автором?.. Был бы просто дико благодарен камраду Леону если б он разрешил ознакомится с изделием ;-)

[Bpjkznjh]

Обратитесь в личку к Lion'у.

[Lion]

Обратитесь в личку к Lion'у.

Да, действительно, почему бы не обратится прямо в голову?

[Weiss]

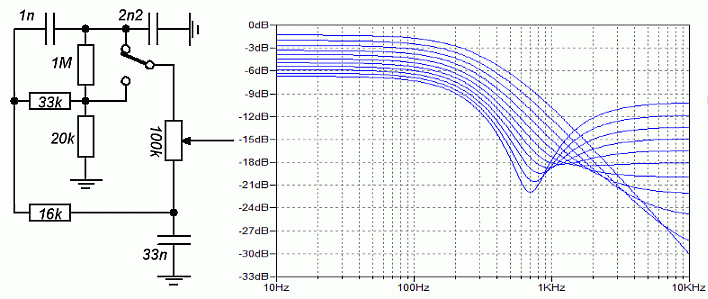

Хм........а что модов больше не предвидится?Мне вот показалось мало высоких,и из одной схемки дёрнул вот такой мод

[Weiss]

Если кому-то покажется много высоких,то переменник можно постакить и 220К,или  R7 увеличить до 100К

[Lion]

Мне вот показалось мало высоких...

Это скорее подрез низких, чем подъём высоких.
Хотя всё относительно...

[Weiss]

Ну да! 8-)Там откуда сдирал эта фича так и называлась Low Cut
