Блок FX из комбика
« : Февраля 12, 2014, 08:21:13 am »

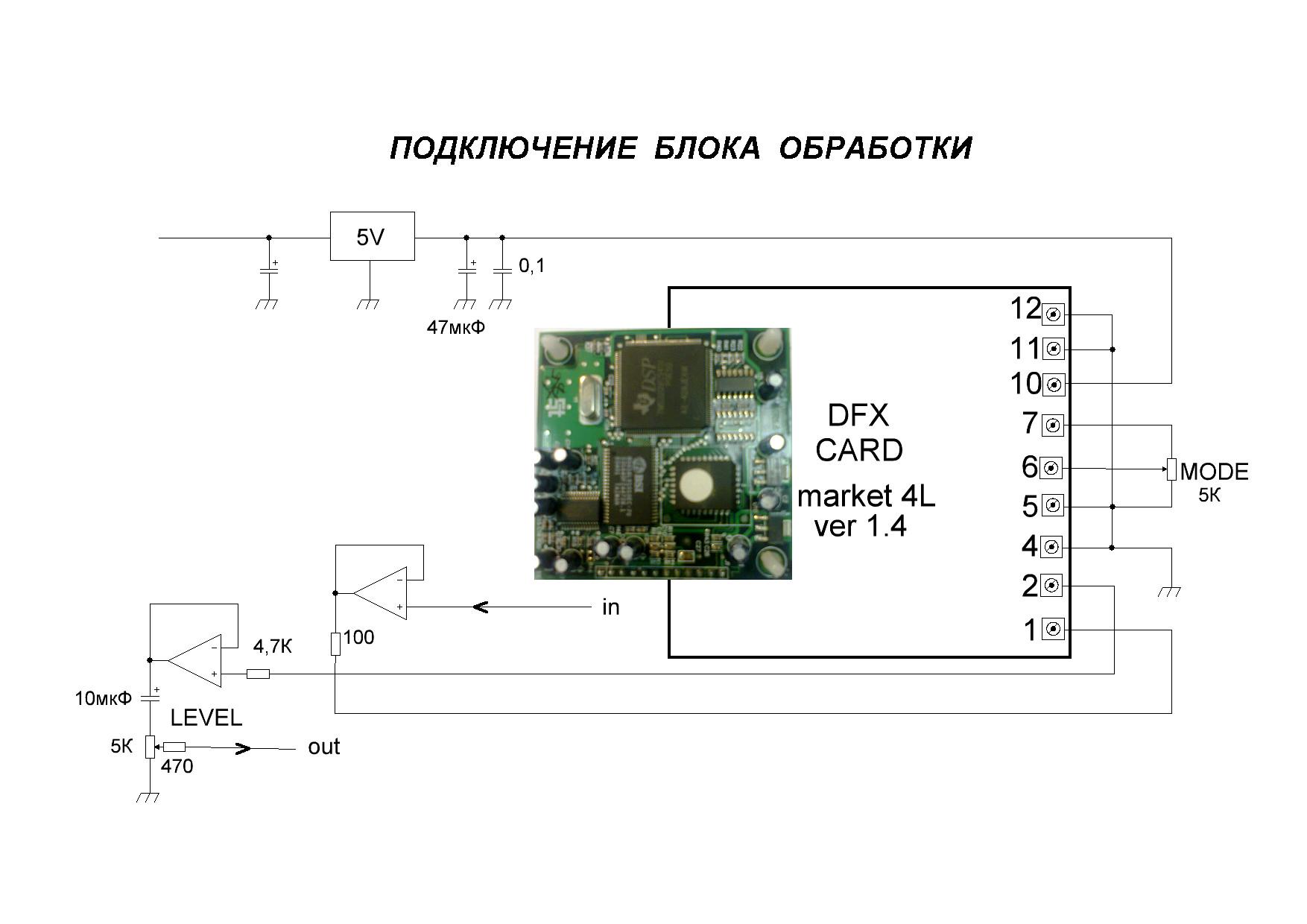

Чищу комп, нашёл эту штуковину, может сгодится кому, ибо на руках этих 15-ти ваттных комбиков "Marshall" много. Можно сделать в виде отдельной примочки. Если вывести под разные кнопки подобранные резисторы (вместо крутилки "Mode") и оперативно менять эффекты, для "петли" в самый раз.

Всё своими руками. Принцип....  и интересно!

ttgr

  • Сообщений: 4
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #1 : Февраля 28, 2014, 11:58:25 pm »
интересно,сам уже собирал или толькр так сказать принцип?Просто у самого сейчас стоит задача такого прибора.Как с входными выходными уровнями?

AK-47

  • Сообщений: 1254
  • Общенье всегда на пользу. Вс
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #2 : Марта 03, 2014, 10:11:35 am »
Уровень не замерял. На "соплях" подключали в петлю "Ректифайера" (без повторителей, что на схеме), всё работало нормально.
Всё своими руками. Принцип....  и интересно!

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #3 : Апреля 17, 2014, 07:44:47 am »
Может кому интересно: http://www.dessy.ru/catalog-pdc398821.html



Цитировать

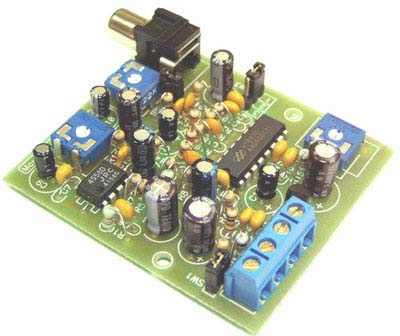

Предлагаемый блок (все компоненты уже припаяны на печатной плате) позволит радиолюбителю собрать несложное и надежное устройство обработки звука/речи – электронный ревербератор.

Устройство способно придавать фонограмме эффект "эхо" или эффект "объемный звук" и имеет возможность регулировки параметров этих эффектов. В качестве входного источника сигнала можно использовать линейный выход звуковоспроизводящего устройства или микрофон любого типа. Устройство можно применить в составе Вашего домашнего аудио/видео комплекса, в системах караоке и радиовещания. Ревербератор имеет небольшие габариты, малое потребление тока, прост в сборке и настройке.

Напряжение питания: 9 - 12 В.

Ток потребления: 20 мА.

Частотный диапазон: 100 - 12000 Гц.

Выходной сигнал (линейный выход): 250 мВ.

Размеры печатной платы: 64x56 мм.

Описание работы

Схема ревербератора состоит из двух объединенных блоков: блока предусилителя и блока самого ревербератора.

Блок предусилителя выполнен на ОУ 4558 или 358 (DA1). Коэффициент усиления выбран около 40 дБ (определяется отношением R10/R7) в расчете работы предусилителя напрямую с микрофоном. Если в качестве источника сигнала используется линейный выход звуковоспроизводящего оборудования (250 мВ), рекомендуется снизить коэффициент усиления до 6 дБ (резистор R7 = 22 кОм). Потенциометр R11 предназначен для регулировки уровня сигнала, снимаемого с предусилителя. При использовании электретного микрофона переключатель SW1 необходимо замкнуть, а при использовании динамического микрофона – разомкнуть.

Блок ревербератора выполнен на базе специализированной ИМС HT8970, состоящей из дельта - модулятора/демодулятора, необходимых фильтров, генератора и участка памяти емкостью 20 Kb. ИМС может работать в одном из двух режимов -`эхо` (echo) или `объемный звук`(surround).

Для активации эффекта `эхо` (echo) переключатель SW2 замыкается, а SW3 при помощи джампера устанавливается в положение 1-2. Потенциометром R13 регулируется время задержки эффекта `эхо`, а R23 - его глубина.

Для включения эффекта `объемный звук` (surround) переключатель SW2 устанавливается в разомкнутое положение, а SW3 - джампером в положение 2-3. Потенциометром R13 устанавливается время задержки.

Напряжение питания подается на контакты Х3(+), Х4(-). Микрофон (лин. выход) подключается к контактам Х1(+), Х2(-).

Устройство имеет стандартный линейный выход (разъем XP1 – тип `тюльпан`). К нему можно подключить, например, усилитель мощности или последующий каскад обработки сигнала.

Конструкция

Конструктивно ревербератор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 64х56 мм. Конструкция предусматривает установку платы в корпус, для этого на плате имеются монтажные отверстия под винты 2,5 мм.

Для удобства подключения питающего напряжения и источника сигнала на плате предусмотрены посадочные места под штыревые контакты или клеммные винтовые зажимы.
« Последнее редактирование: Апреля 17, 2014, 07:45:30 am от peratron »
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

zEROID

  • Сообщений: 3021
  • Играю на гитаре и паяю с детства :-)
    • ICQ клиент - 24397417
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #4 : Апреля 17, 2014, 05:54:03 pm »
Ну это совсем другое...

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #5 : Апреля 17, 2014, 08:06:08 pm »
Сюда кинул - что б не плодить новую тему. Полагаю, кто заинтересуется сабжем - тому и эта инфа будет в кассу...
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

Слава

  • Сообщений: 405
  • GTLab - forever!
    • ICQ клиент - 244222247
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #6 : Апреля 18, 2014, 02:18:16 am »
дэк это ж обычный дилей-ревер с холтековским 8950 на борту. я не ошибаюсь? смущает только наличие в тексте описалова слово "сураунд" эффект.
странно...вроде нет арабских корней, а отверстия на плате сверлю справа налево...

AK-47

  • Сообщений: 1254
  • Общенье всегда на пользу. Вс
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #7 : Декабря 26, 2014, 11:20:10 am »
На днях попросили из такого узла оформить отдельную примочку под ноги. Получилось вот так: http://i66.fastpic.ru/big/2014/1226/c6/fcad47ad03d2b66b1320ace4366ae8c6.jpg

Внутри:
http://i68.fastpic.ru/big/2014/1226/e2/2ca9192869bbfa45bf6d09dbf7272ee2.jpg
« Последнее редактирование: Декабря 26, 2014, 11:23:41 am от AK-47 »
Всё своими руками. Принцип....  и интересно!

Denn

  • Global Moderator
  • *****
  • Сообщений: 14277
  • είμαι ο μουσικός και ο ραδιομηχανίκός
    • ICQ клиент - 322153053
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #8 : Декабря 27, 2014, 11:04:54 am »
Для гитарной педальки Rвх=47ком маловато.
Не говорите что мне делать, и я не скажу куда Вам идти.

Лучшее решение из возможных - самое простое. И наоборот.

Прежде чем судить

AK-47

  • Сообщений: 1254
  • Общенье всегда на пользу. Вс
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #9 : Декабря 27, 2014, 11:56:19 am »
Девайс отслушан группой товарищей, нареканий не было. Правда им не ведомо понятие чистого гитарного звука  ::)
Всё своими руками. Принцип....  и интересно!

AK-47

  • Сообщений: 1254
  • Общенье всегда на пользу. Вс
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #10 : Декабря 28, 2014, 07:29:42 am »
P.S: Эта примочка замыкающая в линейке педалборда, эмиттерный повторитель на выходе предыдущей можно виртуально рассмотреть как входной каскад моей поделки.
Феншуйность соблюдена?  ::)
Всё своими руками. Принцип....  и интересно!

Santjago

  • Сообщений: 377
  • Hard As A Rock
    • Просмотр профиля
    • E-mail
Re: Блок FX из комбика
« Ответ #11 : Декабря 30, 2014, 02:27:22 pm »
Цитировать
Для гитарной педальки Rвх=47ком маловато.

Это не то что маловато, это критически мало. Без любого актива будет дичайший завал верха с пассивными датчиками.

Цитировать
эмиттерный повторитель на выходе предыдущей можно виртуально рассмотреть как входной каскад моей поделки.
Феншуйность соблюдена?  ::)

Фэншуй одобряе.



,,,,,,,,,,,,,,,,,,,,,,,,,


P.S: Так на схеме то всё в порядке, блок обвешан буферами с высоким входным импедансом.
