Поиск схем / Ремонт / Catalinbread Formula 5F6 ?
« : Июля 06, 2014, 02:08:06 pm »
Может есть у кого-нибудь схема этой игрушки?
Просмотр сообщений
В этом разделе можно просмотреть все сообщения, сделанные этим пользователем.
Страницы: [1]
2
Вопросы от абсолютных новичков / Re: Tremo-tone?
« : Июня 13, 2014, 01:05:38 pm »Цитировать
Ну так поставьте мелкие - в чём проблема?
С мелкими ничего не происходит, нет эффекта. По мере увеличения появляется, но с теми номиналами звучит скорее как неполноценное тремоло, а в моем способе звук, булькающий, отдаленно напоминает модуляции.
А какую роль в схеме выполняет второй транзистор?
3
Вопросы от абсолютных новичков / Re: Tremo-tone?
« : Июня 12, 2014, 10:22:44 am »Цитировать
Цитироватьнадо в исходной схеме- Выбросьте всю отсебятину и точно следуйте рекомендациям, касающимся именно оригинальной схемы, и всё у вас получится.
Оба способа работают только с большими кондерами, а для хорошего эффекта нужны мелкие. :-/
4
Вопросы от абсолютных новичков / Re: Tremo-tone?
« : Июня 07, 2014, 04:37:08 pm »Цитировать

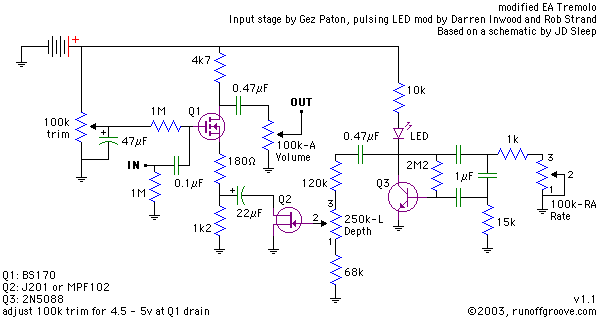

Если хочется получить вибрирующий "завал" верхов вместо вибрирующей громкости, то надо в исходной схеме правый вывод шунтирующего электролита 22uF отключить от стока Q2 и заземлить, а этот освободившийся сток через дополнительный конденсатор 10...100nF соединить с верхним выводом потенциометра Volume.
Если полученной глубины эффекта окажется недостаточно, тогда последовательно с конденсатором 0,47uF, идущим на потенциометр, можно врезать дополнительный резистор 1...10k.
Если есть интерес получить вибрирующее "прорезание" верхов, то это сделать проще всего: в исходной схеме шунтирующий электролит 22uF заменить ёмкостью 10...100nF.
Пробуйте, экспериментируйте.
Попробовал - завал ну очень тихо слышно, только с большим кондером. Может это от того что у меня вместо крутилки стоит просто резистор на землю, чтобы сбивать до гитарной громкости? Хотя если совсем без кондера, тремоло глубоко звучит, но при уменьшении Глубины падает громкость.
Если вешать этот генератор на вход, тогда слышно лучше, но тоже не слишком сильно.
5
Вопросы от абсолютных новичков / Re: Tremo-tone?
« : Июня 05, 2014, 04:47:59 pm »
Все правильно, схема - обычная. А соединив вход и потц глубины через кондер, получилось тремоло-тон (не высота, а тон, завал ВЧ). И довольно кстати прикольно звучит. Из недостатков - резковато, генератор щелкает при максимальной глубине эффекта (да там и эффект пропадает толком), зависит от входного сопротивления (педальку перед ней не поставишь, громкость убавляю на гитаре - щелкать генератор начинает). Но в общем и целом при определенных настройках играть можно и довольно прикольно звучит.
Вот и думаю - как бы это можно было сделать по-толковее? Я паяльщик никакой, могу по схеме, могу наугад, могу преампик собрать, но в таких штуках не разбираюсь
Вот и думаю - как бы это можно было сделать по-толковее? Я паяльщик никакой, могу по схеме, могу наугад, могу преампик собрать, но в таких штуках не разбираюсь
6
Вопросы от абсолютных новичков / Re: Tremo-tone?
« : Июня 05, 2014, 01:48:03 pm »
Я сейчас соединил среднюю ногу Глубины со входом и получилось довольно прикольное тон-тремоло, но видимо зависит от сопротивления, потому что с примочкой до тремоло уже тона не слышно. А вот с гитары довольно прикольно получается. Можно как-то сделать подобным образом по-человечьи?
7
Вопросы от абсолютных новичков / Tremo-tone?
« : Июня 05, 2014, 11:35:58 am »
Как можно реализовать тремоло-тон? Есть EA Tremolo, возможно на её базе создать что-то такое?
8
Изготовление девайсов на заказ / Куплю Champ
« : Августа 24, 2013, 10:44:26 am »
Нужен чампик господа, вернее только собранная плата (тело комбика есть, размеры уточню)
Интересует как голый усилок, так и обвешанный тремоло, ревером (танк есть), блюзовым перегрузцем в зависимости от стоимости каждого.
Интересует как голый усилок, так и обвешанный тремоло, ревером (танк есть), блюзовым перегрузцем в зависимости от стоимости каждого.
