Можно зенковкой конической, можно балеринкой.

Есть хороший недорогой растворитель для таких дел - СП-6 (смывка для краски, вонючий зараза), он растворяет лак, но фишка в том, что он будет очень долго проникать между пластинами. Намного лучше греть в печи с контролем температуры.
Например питающий трансформатор месы трипл ректифайр (0,35мм) был пропитан в вакууме разобрать его, выбив первую-вторую пластину, никак не получалось (хотя с остальными прокатывало), а после прогрева где-то до 150°С он стал очень легко разбираться (ну как у всех).

Может наводки на провода потенциометра?

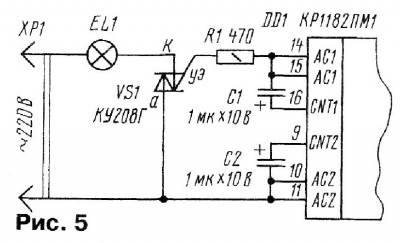

Я для намотки переделал старый совковый квак,

поставив в него простую схемку на  КР1182МП1, которая управляет 40А симистором (для запасу). Управляю 1кВт электродрелью DWT (момент вращения хороший, обороты низкие), которая служит приводом намоточного приспособления
Все работает отлично, плавно, никаких "дерганий"

Если электроника имеет память текущего значения, значит электромеханический счетчик не нужен.

Я использую Cif антижир + керосин + минеральное масло. Все это перемешивается до однородной субстанции и юзается как при сверлении нержавейки и черных металлов так и люминевых сплавов.
Смазывает, охлаждает.
Смывается на "ура" обычной водой.

Также в продаже имеется олеиновая кислота.

Вопрос к опытным людям:
Есть лак ГФ-95 (МЛ-92) для пропитки обмоток трансформаторов и эл.машин. Класс термостойкости изоляции В (130°С).
Как его грамотно запечь в обмотке транса, так чтобы он не вытек? Промазывать буду каждый слой.
Пробовал сушить тонкий слой этого лака как по инструкции 105°С с доведением до 120°С - лак высыхает, стекленеет и все ок. Но в толще обмотки как это сделать? Непросохший лак имеет свойство пениться и вытекать.

Госпади, чо у вас так дорого? У нас почти в 2 раза дешевле изготавливают при мощности около 400Вт на железе 3408.
Конструктивно должен подойти тороид от Ерасова, напряжения и токи рассово-верные.

Лучшая программа для расчета выходных трансов, что я встречал, стоит один раз разобраться в ней и она будет отлично служить вам долго, реально рабочий инструмент:
http://www.next-tube.com/ru/articles.php?article=../articles/Transcalc/abstract_ru.inc&sub_menu_item=99
Программа устанавливается и работает только под win32

@ _M9C0_

а пикушка в катоде это верно??

Конечно!
Только этот православный номинал гарантирует беспрецедентный панч  и пресловутый ТЛЗ!
Схема отрисована в микрокап 9  и я вертел модель, смотрел всякие АЧХ и режимы крутил, ну и чтоб не убирать оставил с таким номиналом, на плате место под него есть, но он не впаян
Народ, не издевайтесь....

фотка совмещенная



Откорректированная схема

схему снимал я с оригинала

Аппарат конечно зачотный, поначалу кажется, что рычит только на открытых аккордах, а на ритме бубнит и по-пердывает, но с правильными датчиками (гитарой, даже краснушной) и ровными руками это мегажирный девайс, иногда требует подогрева (корректировки АЧХ). Злой, чем-то похож по звуку на KR7. Хотя и не для суперчитаемого ритма. Клин канал от фендера до маршалла жтм, лид от кранча до злющего жирного калифорнийского лида. В пониженном строе валит "мама не горюй". См. ютьюб.

http://www.youtube.com/watch?v=W11eeeuXYDI&feature=related

Сыграно кривовато, и это ривера тре-реверб, т.е. с ручкой реверб и допаянной микросхемой с обвязкой на плате (см.фотки), а так тоже самое.

http://www.youtube.com/watch?v=Vmxg5o76UJ8&feature=related

http://www.youtube.com/watch?v=kjBDDdLDpNA&feature=related

http://www.youtube.com/watch?v=Sj_uHYUF5IE&feature=related

стоит глянуть:
http://www.youtube.com/watch?v=ZwoOGBBzUIo&feature=related

Ручка фондэйшн подключается только на лид канале. Дроссель ручки фондэйшн СineMag CM-25110. Размеры питающего и силового трансов 1:1 как у Хаммонд 1650T, ставил рядом, сравнивал, учитывая что это 120Вт Hi-Fi, трансы реально оверсайзед. Анодка на схеме от фонаря, RCфильтры по максимуму. В оригинале как и на схеме отсутствует ручка мастер волума на клине, я-б лично добавил, очень полезная.
Вобщем всем, кому нужен модерновый запредельно тяжелый звук, советую попытаться повторить. К тому-же никто не говорит, что аппарат не подвергается моддингу и неподлежит творческому техническому переосмысливанию.
