Благодарю! Примерно так и думал, уже собрался разжиться LC-метром, но не успел - комбик купили) Товарищ говорил, что имеет схему - если оно, то выложу. На очереди джаз хорус.

А в басовом усилителе поменьше - в плече по одной г-807 или 6п45с - нужны такие страшные драйвера?

Это, как я писал, земля наугад в розетку. А в диоде же есть зазор, еще и в вакууме. Тока по характеристикам у 6Х2П хватает.

В симуляторе без земли на источнике АС работает умножитель на такой лампе, второй провод через конденсаторы соединяется с полюсами блока питания. Вот это действительно страшно, и с предохранителем и с высоковольтной пленкой на фазу.

Тогда и 6Н8С можно, у нее половинка пропускает 2.75 ватт. Вопрос был про ящик единичек. Holy, собери стенд и промерь все 300, подпиши и собери одинаковых. До 8 Ом Ra не так много надо) А там и двухтакт в В классе, по динамику нагрузки на плечо. 2048 баллонов.

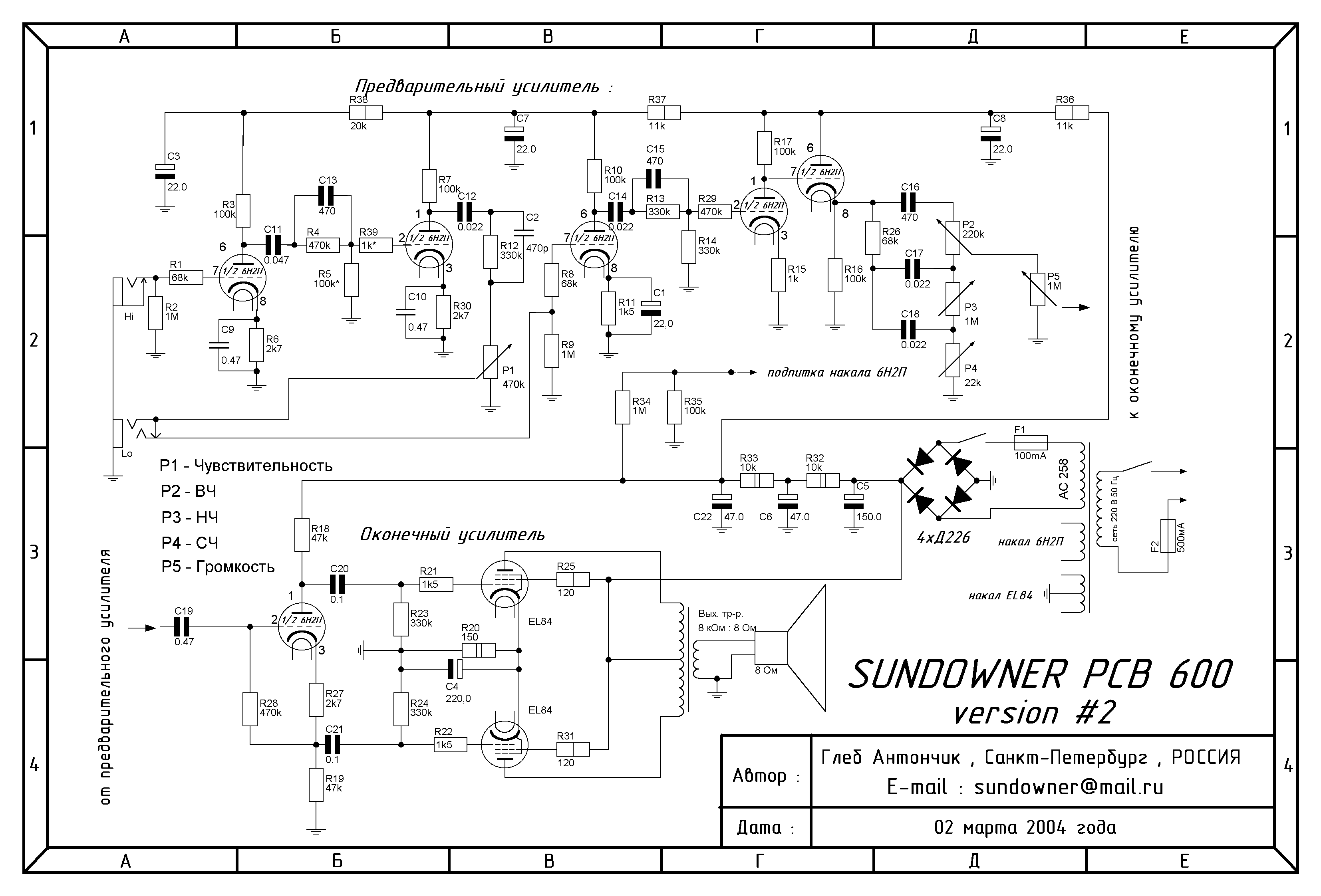

А такой вариант? Преамп вроде дикий)

Вот такая прикольная электромузыкальная игрушка.
А набросал из первых попавшихся номиналов усилитель на 6н1п с одной половинкой на тот же трансформатор, и мощность вышла подавляюще большей, а усиление с запасом.
Зато заработало, чудо на 6Е1П)))

По вольтметру на Кипелове 0.2-0.3В чистого сигнала на 4Ом, 0.6В в пике для устройства 4 класса, типа велосипедной АС. Паспортная мощность лампочки) просто орут эти штуки знатно.
Как бы снять мощность еще и с кратера? Там еще дважды столько обещают))

Привет, друзья) Лет шесть не был на форуме. Если кто помнит - собирал однотакт на 6н23п, да всё испортил адовым сэмплом)
Хороший усилитель, бережет уши.

Воот. А сейчас попробовал накидать схему на совсем другой лампочке, а оно возьми и заиграй, да как! 1-1.5 ватта чистого выдает уже, для музыки хватает.
Нужна помощь ламповиков в доводке усилителя, в основном - выжать всё, что можно по мощности. Схема вот. При подключении кратера - он полностью засвечен, а громкость немного падает (пробовал на ходу)поэтому сейчас без подсветки. Может, можно включить это дело в режиме лучевого тетрода? Методом тыка не вышло.
Не понятно, что делать с катодом, заземлил совсем - хуже не стало, наоборот, стал захлебываться слабоватый выходник (Днiпро58 с отмотанной до 4 Ом вторичкой) на самых низких частотах, а скорость каскада увеличилась - видно при подключенном кратере. Звук чистый, не фузит, как гридлик на обычном триоде.
При перегрузе - перегруз хороший, гитарный)))
