1
Люди, есть зарядка от Nokia:
Input: AC 100-240V/50-60 Hz/65mA
Output: DC 5V/350mA

Нужно сделать зарядку на PSP:
Input: AC 100-240V/50-60 Hz/65mA

DC 5V/1.2A - Написано на самой PSP в месте установки батареи,

Написано на батарее:
Maximum charge current: 1,2 A
Maximum charge voltage: 4,25 V
Li-ion Battery pack

Я конечно пойду куплю новую зарядку просто, но если не найду, то можно ли адаптировать нокиевскую зарядку? Пытался просто ее подключить, но видать силы тока не хватает и оно цуко не заряжается! :(

2
сolonel, спасибо.

3
zx, ты все правильно понял. Там и схема есть и про трансформатор написано все подробно, но я бы не хотел испортить вещь ради прикола. Эта радиола действительно важна как память отец решительно настроен восстановить. В общем нужен человек с пониманием предмета и наличием навыков и опыта.

varvaroid, хм, забавно. :) А не подскажешь, куда за трансформатором обратиться - может по указанным харатеристикам можно какой-то подобрать существующий, или надо будет заказывать намотанный вручную?

Сетевая обмотка имеет 2х(230+38) витков провода ПЭЛ 0,51 (сопротивление 5 Ом). Повышающая обмотка содержит 2х550 витков ПЭЛ 0,25 (сопротивление 98 Ом). Обмотка накала кенотрона имеет 11 витков ПЭЛ 1,25 (сопротивление 0,05 Ом) и обмотка накала ламп - 14,5 витков ПЭЛ 1,25 (сопротивление 0,06 Ом). Экранная обмотка - один слой провода ПЭЛ 0,25.

Кстати, я не знаю что такое дросель - как оно выглядит? может оно тоже нужно?

4

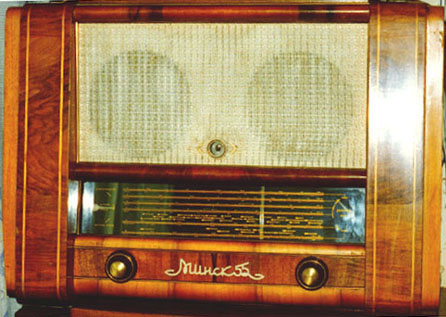

Люди, есть радиола, от прадеда осталась. Радиола Минск 55



Очень нужно восстановить. Радиола была в рабочем состоянии, пока с не не сняли трансформатор. Подскажите, кто бы в Донецке мог заняться восстановлением?

Или схемуку хотябы киньте... Мож трансформатор где найду такой и она так заработает...

Вот тут http://oldradio.qrz.ru/radios/237.shtml кое что нашел. Может подскажите, где такой трансформатор купить?

Но не хотелось бы самому лезть - поломаю ведь, хочется, чтобы грамотный человек реставрировал.

5
Извините за очередное нытье, но не могли бы люди добрые, автор и модостроители сего девайса выложить обновленную действующую печатную плату под последнюю версию электросхемы (с исправлениями)?

Спасибопожалуйста.

6
OldMike, ок, попробую сначала чернобелую. Если понравится - все равно несколько штук спаяю. ))) Под цветную схему один мой знакомый попросил своего товарища из Харцызска сделать печатку - посмотрим. как скоро получится.

roam, Lion, спасибо, поковыряюсь.

EvgenyS, ты не переделывал еще плату? Выложи пожалуйста обновленную, если вдруг появилась. Спасибопожалуйста.

7
Спасибо большое, в ринципе все понятно. В субботу поеду на радиорынок, куплю всей этой дребедени. Только никак не могу найти человека, который бы сделал печатную плату эту. Никто в ближайшем будущем не собирается случаем наваять плату к схеме в ответе 397?

Если вдрг кто-то в Донецке соберется сделать - обеспечу мероприятие пивом.

UPDATE: Нашел програмулину ExpressPCB. Поковырялся с полчаса - сам не осилю! )

8
Troll, спасибо.

В схеме е-ректо (ответ #397, цветная) почти все разобрал, однако остаются некоторые неясные для меня моменты.
1) что такое J1 и J2?
2) C11 указан с параметром .100n или 100n? (точка должна быть или это опечатка)
3) Что такое КП303В и КП303А? (не видно, чтобы у этих двух вещей были ножки или еще какие выступающеи части, которые можно было бы куда-либо припаять)
4) Что означает TL074? (тот же вопрос, что и под номером 3)
5) Немного неразборчиво изображен узел 50k-A500k-200k - поясните пожалуйста, какие ноги какой микросхемы (или что это такое) с чем соединять?
6) выше A500k, возле pinc указан Х1 - что это? Так же рядом указано красным 1М - тоже не совсем понятно, что это такое.
7) Не нашел в схеме R28, R29, R33, C1, C4, C6, C9, C19. Допускаю, что эти элементы были изъяты из схемы в процессе ее эволюции или заменены на другие элементы, но на всякий случай решил уточнить - действительно ли их нигде нет в схеме или я пропустил?

Спасибопожалуйста.

ЗЫ Если мои вопросы совсем мешают, то подскажите пожалуйста, в какую тему стоит обращаться или может имеет смысл создать новые тему в разделе для новичков? Или может быть стоит обращаться к кому-то в личку?

9
Цитировать
...Если и это сложно - ну тогда надо действительно попробовать что-нибудь еще проще собрать, причем постараться разобраться , как оно работает. Потом что-нибудь сложнее...

Хм, для меня вся эта схема в настоящий момент абсолютно китайская грамота. Я уже нашел часть обозначений на схеме... Дело в том, что я не знаю как обозначается резистор, как транзистор и как все остальное. Вот я пороюсь в ЕСКД, полазию по FAQ, поизучаю схему... Я же вообще нуб! Только паяльник держать умею и проводки спаивать. ) Подскажите, где посмотреть какой элемент, каким значком на схеме обозначен?

Вот изучу таким образом схему, посмотрю плату, которая на 18 странице и приблизительно буду понимать "куда всунуть, куда вставить" так сказать. Я же сейчас даже не знаю у какой детали сколько ног и как их правильно впаивать. Но есть гугль и инет, а если еще и мозг включить - так вообще открываются просто нереальные перспективы! Если же это все не поможет как следует разобраться, а так же я буду так туп, что объяснить мне ничего будет нельзя на форуме - то я возьму пиво и пойду к радиотехникам в общагу ДонГТУ или к знакомому радиотехнику за разъяснениями. Вот такая программа действий на ближайшую неделю. )))

UPDATE: терпенье и труд - все перетрут! ))) http://files.school-collection.edu.ru/dlrstore/9aa12cf0-3a08-49b1-af32-b6f7a0c68660/128.swf

UPDATE2: разобрался чуток - в схеме указаны коденсаторы, резисторы, диоды и еще какая-то фигня А1, А2, А3, А4 - треугольничек с плюсом и минусом внутри - что это такое?

Возле каждого элемента указано две характеристики, например: D1, LED - это значит, что это диод, которому в схеме присвоен номер 1 и который должен быть светодиодом; в то время как D2, BAV21 означает, что второй диод должен быть с маркировкой BAV21 (т.е. я подхожу к продавцу и говорю "мне нужен диод BAV21"). Я правильно понимаю?

10
Цитировать
Идти покупать детали со схемой я б не стал - составил бы отдельный список на бумаге. Конденсаторы по возможности бери пленочные - зеленые "орбиты" вполне подходят. Я не знаю, сколько ты будешь делать печатку, но схема на готовой печатке собирается за пару часов...:)
Удачи!

Спасибо большое. Пошел искать Схемотехническо-русский-русско-схемотехнический словарь! )))

11
Уважаемые мастера, извините за возможный оффтоп, однако, для народных масс неспециалистов не могли бы вы пояснить несколько моментов:
1) какая из схем все же последняя-действующая?
2) на 18 странице нашел печатную плату, но после 18 страницы в схему были внесены изменения, а в печатную-плату нет - не могли бы вы выложить откорректированную печатную плату?
3) достаточно ли будет продавцу на радиорынке распечатанной схемы, чтобы собрать все необходимые мне детали?
4) приблизительный бюджет этого мероприятия?

И последний, самый главный, краеугольный камень: паять я умею, с физикой знаком по школьному курсу, есть паяльник, руки средней степени искривленности и желание спаять самому себе работающую примочку - ключевые слова "хочется самому спаять" и "работающую" - исходя из того, что я описал выше, как вы думаете, возможно ли совместить это в моем случае? Или лучше пойти к знакомому паяльщику?

Обозначения элементов в схеме найду в инете.

ЗЫ Видел в тексте автора прибора пояснения, что при сборке изделия необходимо экранировать некоторые элементы - есть ли эта информация на самом изображении схемы?

12
Выложите пожалуйста печатку под

13
Цитировать
Если у тебя таки 6Н9С то уж лучше собери супро. Там как раз аналог 6Н9С тобишь 6SL7. а то чамп с 6н9с это всё равно уже не чамп. А супро - те же яйца только вид сбоку и никаких переделок оригинальных схем.

Джимми, полное оригинальное название девайса пожалуйста напиши.

14
KOT Ky3R, понятно, начинаю изучать.

Jimmy Page, спасибо за совет. Давно уже (месяц где-то) меня интересует чамп. Я, по правде говоря, собирался за другой взяться, но этот тоже подойдет.

Так что как про лампы начитаюсь - ждите тему про сборку чампа 5F1! )

15
Цитировать
Однотакт с предом на 6Н9С и конец на 6П6С ну и с кенотроном 5Ц4С блоке питаня.
Вот схема
http://www.paleoelectronics.com/blog/wp-content/uploads/2008/11/champ_5f1_schem.gif


Спасибо за совет. Вот нашел layout:


Обязательно поищу в гугле информацию по взаимозаменяемости ламп и их характеристикам, но был бы очень благодарен, если бы вы здесь со мной поделились информацией, какие лампы из моего списка вместо каких ламп в схеме нужно ставить?

6П6С вместо 6V6GT?
5Ц4С вместо 5Y3GT?
Ну и 6Н9С вместо 12АХ7?

И сильно ли разнятся всякие там...э-э-э... анодное питание, напряжение накала? ... Я вот про лампы только собираюсь почитать, поэтому даже правильных вопросов пока задать не могу...

16
Разобран старый ламповый приемник. Есть в наличии:
5Ц4С (1-62) - 1 шт.
6П6С - 1 шт.
6Н9Ц - 1 шт.
6К3 - 2 шт.
6А7 (V70) - 1 шт.
6К4 - 1 шт.
6Г2 - 1 шт.
6Б8С - 1 шт.
динамики два штуки (по паспорту приемника он выдавал 4 ватта) сопротивлением 3,6 ома (если я не ошибаюсь). Трансформаторов нет - закажу если что.

Какой звук нужен: старый рокнрольный/блюзовый. Дисторшн под какую-нибудь крэйзимазафаку я себе позже собиру. Да и бсиаба пока хватает. Я начинающий музыкант, который не знает, что конкретно ему надо, но которому интересна радиотехника и интересно паять всякие полезные штуки.

Спасибо пожалуйста.

17
Товарищи, Наставники, доброжелатели и все, кому небезразличны были мои мольбы о помощи! Спасибо всем большое. Я очень благодарен за вашу поддержку. Вы помогли не бросить и доковырять. В системе действительно ошибки нет. Надо просто было "минус" припаять на гнезда джеков - и все заработало офигитительно.

Кому интересно - я думал, что они сами его берут с корпуса. Кроме того, эти высокие невероятные частоты были настолько чистыми и так замечательно регулировались презенсом, тоном и гейном, что я и предположить не мог, что это фон.

18
UPDATE 10/12/2010 Схема работает нормально! Просто я бокопор необразованный! Допустил ошибку при монтаже.

Народ, запитал все от батарейки, все перемерял - LM833 работает нормально. Откуда берутся высокие в этой плате?


Облазил всю плату - все по схеме. Есть только такие изменения: вместо переменных резисторов А стоят переменные резисторы В, и вместо 20 кОм в презенсе стоит 50 кОм (параллелил с 30 кОм резистором, чтоб 20 получить - но ничего существенного не меняется). И вместо 39нФ (С8) стоит 40 нФ (такой круглый плоский коричневый и на нем маркировка 403). Некоторые переменные резисторы отличаются по номиналу на 10% в большую сторону, чем на плате указано. Где рыть, подскажите пожалуйста?

19
Я уверен, что это я где-то напорол бок. Со схемой точно все в порядке! Один же раз получилось! ))) Буду вечером проверять. ПРосто думал, может такое поведение характерно для какого-то опредлеленного недочета и мне подскажут, где именно смотреть...

20

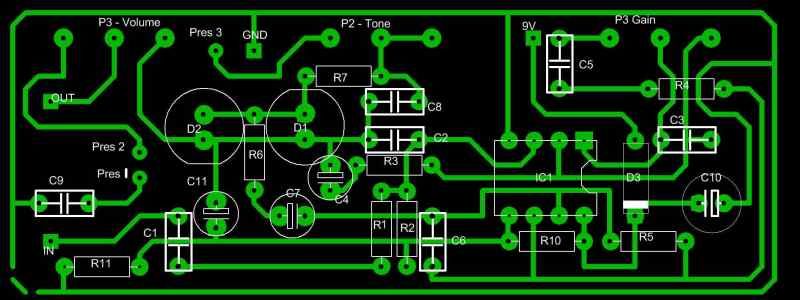

Товарищи, нужна помощь:
спаял еще одну по этой печатной плате

(правая нога громкости с землей связана, ошибку исправил).

Подключил через батарейку - фона нет вообще - это хорошо, но и звук вообще не тот! Только какие-то звуки, как будто радиоволны ловлю, только не шипение, а высокочастотные звуки - и их настраивать можно с помощью громкости, презенса и гейна. Прикольно конечно и звуки такие чистые красивые без шипения. Если гейн и презенс убрать вообще, то слышно просто гитару. Но все же хотелось бы кранч.

У меня уже час ночи, расплавилась вся голова, вроде все правильно припаял. Может тыкнет кто из вас носом в явный бок по симптомам?

А может я изобрел антигравитационную установку? Продам за сто долларов!

Буду разбираться завтра... сегодня днем.

UPDATE 11:20 дня

Сижу на работе, думаю, что могло пойти не так.
Вчера еще поэкспериментировал с гитарой:
1) громкость меняет только громкость высокочастотных звуков, характер звуков меняет гейн и презенс.
2) без подключения гитары и комба если выкрутить громкость на максимум то за порогом 80% гейна примерно примочка начинает самовозбуждаться - или как это сказать правильно - судя по всетодиодам она просто начинает работать и чего-то выдавать без входящего сигнала. Такое было и на прошлой примочке, но поскольку я никогда не делал "Все ручки вправо" - то меня это особо не беспокоило.
3) при подключенной гитаре и комбе эффекта сомовозбуда нет при всех ручках вправо на примочке. Кошку высокочастотные звуки беспокоят, а собака у соседей так вообще беситься начинает! )))
3.1 С подключением только комба или только гитары вчера не пробовал.
3.2 Может это быть эффектом от низкого заряда батареи - типа мощность не хватает на нормальную работу, а ненормальная работа - это вот такая?
3.3 Может этот эффект быть из-за шнура не качественного? Хотя если судить по светодиодам, то при подключенной гитаре педаль просто не работает. Сквозь высокочастотные звуки очень тихо позвякивает-потрескивает-шуршит гитара.
