Угу... А то, что в ванной запрещается размещение розеток - что б диоксид водорода ненароком не попал - записано в ПУЭ чиста по недоразумению...

В чистом виде двуокись водорода в природе не встречается, практически всегда это раствор/взвесь чего-то... А то, что у нас в ванной идет из крана - так это ж не вода, это электролит какой-то :-) Так что обе спорящие стороны правы. Но одна - теоретически, а другая - практически ;-)

Модель для 2SJ162 (комплементарна 2SK1058)

.MODEL 2SJ162 PMOS (VTO=842.193M KP=20U L=2U W=21.3317M GAMMA=0 PHI=600M LAMBDA=20.7067M RD=837.199M CBD=2.96862N IS=10F CGSO=1.13517N CGDO=1.13517N TOX=0 NSUB=0 TPG=1 UO=600 RG=50 RDS=1MEG )

Три модели для J201 с начальными токами стока 450, 550 и 700 мкА:
.MODEL J201_450 NJF(VTO=-0.70 BETA=1.2M LAMBDA=2M IS=114.5F RD=1 RS=1 CGD=4.667P CGS=2.992P M=.2271 PB=.5 FC=.5 VTOTC=-2.5M BETATCE=-.5 KF=604.2E-18)
.MODEL J201_550 NJF(VTO=-0.75 BETA=1.2M LAMBDA=2M IS=114.5F RD=1 RS=1 CGD=4.667P CGS=2.992P M=.2271 PB=.5 FC=.5 VTOTC=-2.5M BETATCE=-.5 KF=604.2E-18)
.MODEL J201_700 NJF(VTO=-0.85 BETA=1.2M LAMBDA=2M IS=114.5F RD=1 RS=1 CGD=4.667P CGS=2.992P M=.2271 PB=.5 FC=.5 VTOTC=-2.5M BETATCE=-.5 KF=604.2E-18)

То же для 2SK170:
.MODEL 2SK170_06MA NJF(BETA=21.8M RS=4.151 RD=4.151 BETATCE=-0.5 LAMBDA=0.0M VTO=-0.55 VTOTC=-2.5M CGD=20P M=.3805 PB=.4746 FC=.5 CGS=25.48P ISR=84.77P NR=2 IS=8.477P N=1 XTI=3 ALPHA=10U VK=100 KF=111.3E-18 AF=1)
.MODEL 2SK170_08MA NJF(BETA=24.6M RS=4.151 RD=4.151 BETATCE=-.5 LAMBDA=1.2M VTO=-0.60 VTOTC=-2.5M CGD=20P M=.3805 PB=.4746 FC=.5 CGS=25.48P ISR=84.77P NR=2 IS=8.477P N=1 XTI=3 ALPHA=10U VK=100 KF=111.3E-18 AF=1)
.MODEL 2SK170_10MA NJF(BETA=23.66M RS=4.151 RD=4.151 BETATCE=-.5 LAMBDA=13.923M VTO=-0.65 VTOTC=-2.5M CGD=20P M=.3805 PB=.4746 FC=.5 CGS=25.48P ISR=84.77P NR=2 IS=8.477P N=1 XTI=3 ALPHA=10U VK=100 KF=111.3E-18 AF=1)
.MODEL 2SK170_12MA NJF(BETA=26.49M RS=4.151 RD=4.151 BETATCE=-.5 LAMBDA=5.6M VTO=-0.70 VTOTC=-2.5M CGD=20P M=.3805 PB=.4746 FC=.5 CGS=25.48P ISR=84.77P NR=2 IS=8.477P N=1 XTI=3 ALPHA=10U VK=100 KF=111.3E-18 AF=1)
.MODEL 2SK170_20MA NJF(BETA=33.8M RS=4.151 RD=4.151 BETATCE=-.5 LAMBDA=15.0M VTO=-0.80 VTOTC=-2.5M CGD=20P M=.3805 PB=.4746 FC=.5 CGS=25.48P ISR=84.77P NR=2 IS=8.477P N=1 XTI=3 ALPHA=10U VK=100 KF=111.3E-18 AF=1)

Линейка p-канальных J17х:
.MODEL J174 PJF(VTO=-7.1 BETA=1.24461E-003 LAMBDA=2.01968E-002 RD=3.95403E+000 RS=3.95403E+000 IS=9.72750E-016 CGS=1.58000E-011 CGD=1.88000E-011 PB=3.72072E-001 FC=5.00000E-001)
.MODEL J175 PJF(VTO=-3.6 BETA=2.84523E-003 LAMBDA=2.00000E-002 RD=1.17482E+001 RS=1.17482E+001 IS=7.74158E-016 CGS=1.57000E-011 CGD=1.70000E-011 PB=3.19450E-001 FC=5.00000E-001)
.MODEL J176 PJF(VTO=-2.3 BETA=2.89414E-003 LAMBDA=2.00000E-002 RD=1.02409E+000 RS=1.02409E+000 IS=4.51393E-016 CGS=1.00000E-011 CGD=1.05000E-011 PB=7.05860E-001 FC=5.00000E-001)
.MODEL J177 PJF(VTO=-1.8 BETA=3.37432E-003 LAMBDA=2.41676E-002 RD=1.45880E+000 RS=1.45880E+000 IS=7.27555E-016 CGS=8.90000E-012 CGD=1.02500E-011 PB=6.94243E-001 FC=5.00000E-001)

.MODEL BF245A NJF(VTO=-1.7 BETA=1.16621E-003 LAMBDA=1.77211E-002 RD=9.01678E+000 RS=9.01678E+000 IS=2.91797E-016 CGS=2.20000E-012 CGD=2.20000E-012 PB=7.80988E-001 FC=5.00000E-001)
.MODEL BF245B NJF(VTO=-2.3 BETA=1.09045E-003 LAMBDA=2.31754E-002 RD=7.77648E+000 RS=7.77648E+000 IS=2.59121E-016 CGS=2.00000E-012 CGD=2.20000E-012 PB=9.91494E-001 FC=5.00000E-001)
.MODEL  BF245C NJF(VTO = -5.0014E+000 BETA = 5.43157E-004 LAMBDA = 2.71505E-002 RD = 1.20869E+001 RS = 1.20869E+001 IS = 3.64346E-016 CGS  = 2.00000E-012 CGD  = 2.00000E-012 PB = 1.24659E+000 FC = 5.00000E-001)

.MODEL 2N5457 NJF(BETA=1.125M BETATCE=-.5 RD=1 RS=1 LAMBDA=2.3M VTO=-0.6 VTOTC=-2.5M IS=181.3F ISR=1.747P N=1 NR=2 XTI=3 ALPHA=2.543U VK=152.2 CGD=4P M=.3114 PB=.5 FC=.5 CGS=4.627P KF=10.45E-18 AF=1)

.MODEL 2SK117 NJF(BETA=26.72M RS=12.31 RD=12.31 BETATCE=-.5 LAMBDA=2.462M VTO=-.8647 VTOTC=-2.5M CGD=7.762P M=.384 PB=1.153 FC=.5 CGS=14.09P ISR=112.8P NR=2 IS=11.28P N=1 XTI=3 ALPHA=10U VK=100 KF=1E-18 AF=1)

Блин. Так кто-то научился делать, чтобы программа не теряла при перезапуске путь к макросам?

Нет у меня такой проблемы, все путем...
Может, версии разные у нас?

Опция "Термобарьер" активируется только при включенной заливке полигона, и выделенной контактной площадке, которую нужно соединить с земляным полигоном. Обычно приходится разгруппировывать макрос детали, чтобы выделить конкретную контактную площадку.

Это не обязательно... Достаточно щупом "test" отметить интересующий контакт, предварительно перетащив макрос деталюхи на свободный от дорожек и прочих контактов участок платы. И уже потом для выделенного контакта активировать "термобарьер".
И не понял - при чем здесь включение заливки полигона?

Макросы и библиотеки лежат не в папке программы, а где-то в Моих документах... Пока не понял, можно ли переназначить пути...

Options -> General Settings -> Working-Directories
Options -> General Settings -> Macro-Directory

Мне тоже непонятен этот момент...
Глубоко не копал, ибо я уже в том философском возрасте, когда основным вопросом из серии "что/как/почему/и.т.д..." становится вопрос: "а нафига?", и ответа на этот вопрос не нашлось...
Поэтому удовольствовался следующим разъяснением и принял As Is:
http://www.spectrum-soft.com/faq/help/faq106.shtm

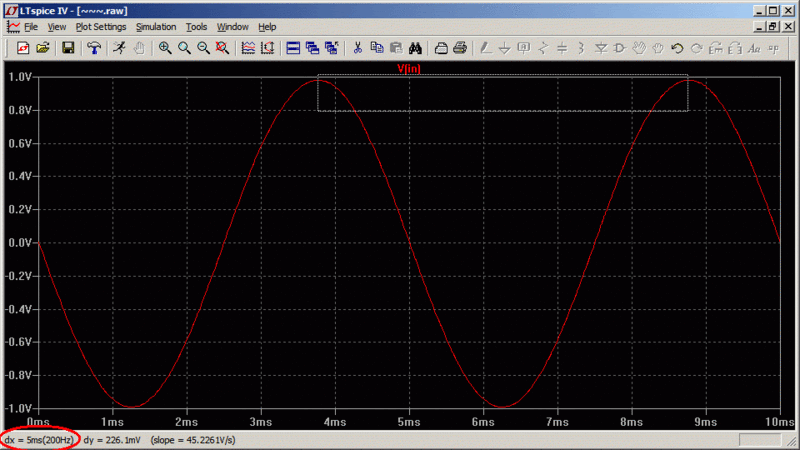

Кстати, параметры ISE и ISC в упомянутых моделях отличаются на семь! порядков, поэтому spice при своих расчетах где-то что-то как-то компенсирует :-)

3-х полосный эквалайзер на LC
http://www.freestompboxes.org/viewtopic.php?f=19&t=6671&start=40

Нужна схема на сей прибор, поиск в гугле ничего не дал. Не завалялось ли у кого?

Пескорез там не такой уж суровый. Хотя примерно то же самое можно было сделать и на двух ОУ, изменив параметры фильтров. К тому же, Т-мост сам по себе в какой-то степени является пескорезом, достаточно существенно обрезая частоты выше резонансной.
В версии ТС ВЧ-состаляющая выходного сигнала убрана, как мне кажется, сверх меры.

По поводу цепочки в ООС...
Решение интересное, когда-то было опробовано на примере такой схемки.
Уверен - сделавший подобный прибор не будет разочарован.

Хотя, повторюсь, пескорез можно сильно упростить и сделать для него отдельный выход. Это расширит функционал примочки - на "ура" пойдет и как грелка, и как самостоятельный перегруз.
