в этом способе появилась новая переспектива - необходимо использовать стальные заклепки(которые доступны наряду с алюминиевыми), тогда никаких гальванических пар не образуется - сталь и медь совместимы

Сорри но вариант с алюминиевыми заклепками порочен....
Т.к. алюминий и медь образовывают гальваническую пару , т.е. не совместимы

По замыслу - фаску можно снять в отверстии с верхней стороны платы, что бы клепка поглубже села. С низу этого делать не надо. А развальцевать необходимо наконечник уже вставленный в плату, с нижней стороны. Подогнать его бурт к плоскости, на сколько возможно. А затем уже вставить клепку и расклепать ЕЁ!

Вот, после нескольких попыток и обобщения некоторых идей взятых с форума, представляю способ монтажа стоек под P2p-монтаж.
У себя Томске я не смог найти ни люверсов, ни туррет. За то есть вытяжные клепки - которые не паяются обычным способом, и кабельные наконечники - которые непонятно, как крепить на плате.

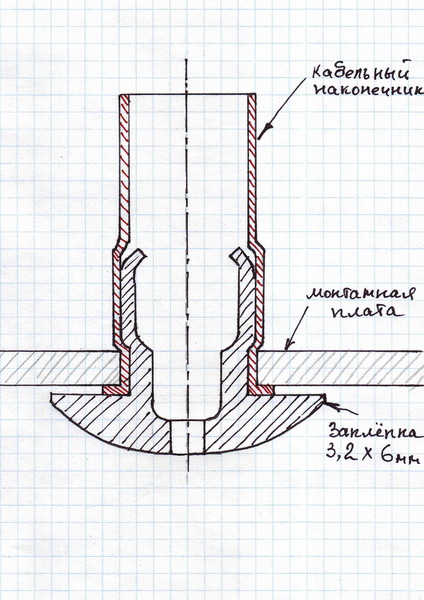

 Все остальное видно из эскиза. Отверстие в плате 4мм. Заклепка 3.2мм х 6мм. Наконечник НГ 6.0-15





Перед окончательной установкой буртик наконечника с обратной стороны платы необходимо плотнее развальцевать к поверхности платы. Возможно еще снять в отверстии фаску с обоих сторон. Данные снимки это сама идея - технология еще не отработана. Стоит в плате мертво. Внешний вид почти как у буржуев. Надеюсь от этого кому нибудь кроме меня будет польза!

Спасибо огромное! А где можно вообще посмотреть инфу по этим "зверькам"

в моем варианте была виновата панелька. Паял флюсом и флюс попал внутрь панельки. При вытаскивании лампы из гнезда на контактах оставались какието неправдоподобные напряжения, пока не отпаял провода от панели. Собствено вот http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1269629976/140

да у меня нет другой пары ламп. Это мой первый усилитель и запаса деталей ноль. За каждым резистором бегаю в магазин. Plate Dissipation у меня 9 ВТ

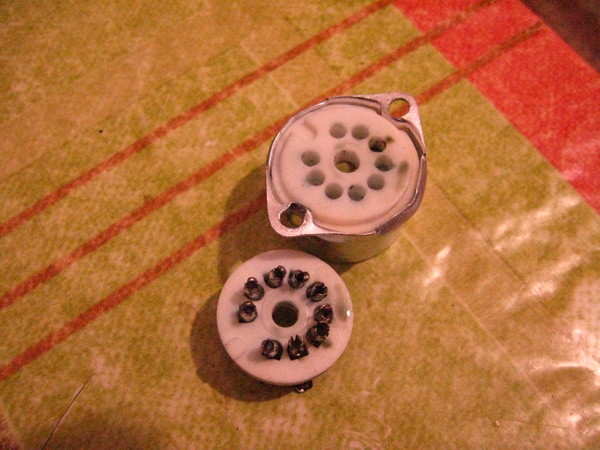

разабрался - откуда берется постоянка на сетках Пришлось разобрать панельку.
Видны капли флюса ФТС - по всей видимости при лужении он попадает в стык двух половин панели и коротит контакты. Еще учиться и учиться

1 - согласен, но сейчас почти нет фона и накал буду убирать, но позже(а он может привести к шуршанию?)
2_пот исправен(надеюсь) он новый и яеще  его дополнительно смазал, но могу поменять с басовым.
3_провода на гейн экранированые
4 -
5-лампы покупал у Ерасова. Кроме того хаотичное шуршание уходит при замыкании третьей сетки на землю

если вторую лампу вытащить - тишина. Монтаж сфотаю вечером - фотик на работе забыл.
