@ Sanoend

Да я уже второй день думаю о всяких там красках,лаках,отверстиях и обо всем вытекающем из этого.
Хочу покрасить под оригинал))))
Какие могут быть советы?Буду очень признателен.

@ v1ct0r
Объясни,как померить сопротивление,там же кондер.(цифры в гору лезут).
Научи неуча.
И ещё,кондера С5 у меня же нет.Или он там нужен?

@ Skygge
Я не ленюсь,просто надо снова в магазин за деталями лететь,а такой возможности пока нет.
Мультиметр на прозвонке определяет КЗ?Если да,то тогда у меня все в порядке.
И как определить наличие микротрещин?

День рождения прошел замечательно,и сегодня я опять решил приступить к мучению самого себя непонятными мне делами.

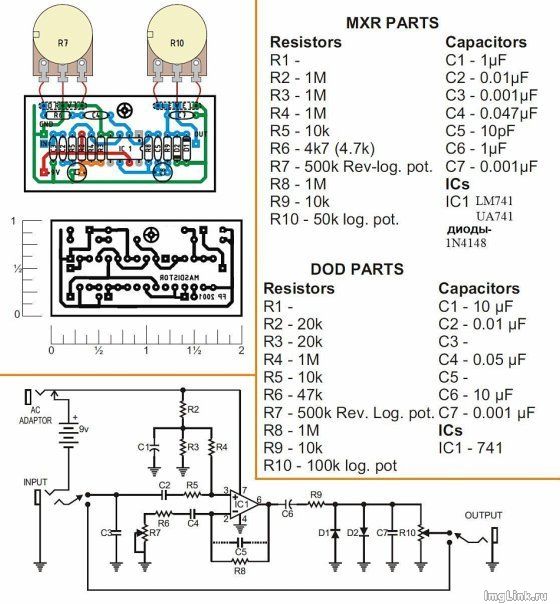

icetee,Кондёр С5 тут не нужен,это Dod,а не MXR.
На третей лапе панельки звука гитары нет,но есть очень много шума и треска(очень много).
Выпаивал R5,мерил,он оказался целый,работоспособный.Запаял обратно.
После вышеописанной операции включаю.Секунд 5 звук был и пропал снова.
Засада. :o

При съеме звука прямо с 6 ноги такой свист стоит,так и должно быть?
LM741 у меня в городе была одна и я её купил,когда появятся еще пока неизвестно.А аналоги надо будет глянуть.

Спасибо всем огромное за помощь.
Одна проблема решилась.Питание не поступало из-за разъема питания.Все поправил,напряжение появилось.
Включил,играет.Радости не было придела.Только шум и треск присутствовал,но не сильно.
Но брякнул только пару аккордов и выключил(отвлекли другие дела).
Через пол часа решил опробовать на ламповом комбо.
Пока включал возможно один из штекеров питания задел выходной джек.Когда я включил стендбай на комбике звука я уже не нашел.Переволок поделку обратно на транзюк там тоже ничего.
Печально...
Что могло умереть?

Мультиметр показывает между 4 и 7 ногой панельки полный ноль.
На разъеме питания блока питание показывает 8,99.
А на разъеме педали(через пару милиметров) уже ничего не нет.Куда все девается?

v1ct0r,да это она.

Стал мультиметром мерить напряжение, какая то ерунда получается.Один щуп на землю,второй на дорожку с напряжением(на рисунке красным цветом),подаю 9 вольт,а прибор мне выдает 0,02 вольта.Такого же не должно быть.В чем проблема.

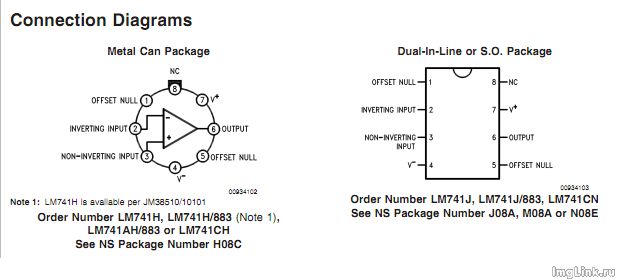

Там вообще то LM741 - одиночный усилитель, а не сдвоенный и первая нога "висит в воздухе" вообще!!! [/quote]

ingvarr прав,там одиночный усилитель.

Давай заберу)))
