Маломощный оконечник без транса?

[Aleksei]

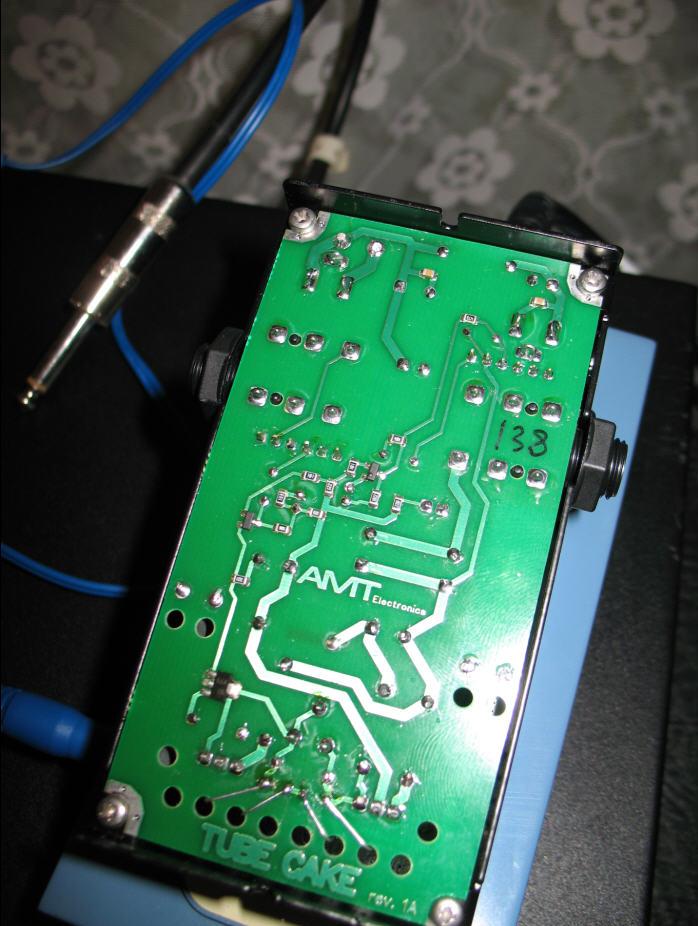

Ищу схему AMT Tube Cake, пару фото нутрянки есть но номиналов не разобрать,  но не откажусь от чего нибудь подобного, вроде у MXR что то подобное видел. Вобщем нужен оконечник маломощный без трансформаторный, и чтоб много места не занимал.

[Denn]

Бестрансформаторный делается на TDA. Например,  TDA1517, TDA2030, TDA2050 - в зависимости от имеющегося питания и желаемой мощности. Схемы есть в даташитах на эти микросхемы.

[Aleksei]

Denn спасибо, а вы не в курсе на чем AMT Tube Cake могут быть собраны?

[Denn]

Не в курсе.

[research]

маломощный - цифру озвучте.
1 ваттное орало - LM386. Когда оно не орет, то может работать перегрузом (привет, кранкдистмакс)

помощней - LM3886
наскока помню, оба однополярные.

[Denn]

помощней - LM3886
наскока помню, оба однополярные.


Ей надо очень много вольт для нормальной работы, а автор скорее всего хочет "примочечные" 9в однополярки, т.е. +/-4,5в (все ОУ работают только при двуполярке, "однополярный" режим - это та же двуполярка, только с виртуальной землёй).

[research]

386 внутри формирует смещение, тем и любим.

в остальном, надо читать спецификации на конечный продукт. Для гармошкиного конца идет в комплекте отдельный БП. Как дело у АМТ обстоит, я к сожалению, не в курсе.

[Aleksei]

research АМТ тоже нужен БП, для 1,5ватт идет 12 вольт а для Tube Cake 3ватт помоему 18 вольт.
Denn "примочечные" 9в однополярки не обязательно, могу и отдельный транс для питания взять если понадобится.
Кстати я ошибся, в  Tube Cake нет микрух, сейчас посмотрел внимательнее там всего помоему 3 транзюка стоит.

[Denn]

Кстати я ошибся, в  Tube Cake нет микрух, сейчас посмотрел внимательнее там всего помоему 3 транзюка стоит.

Ну, видимо, были попытки приблизиться к труъ звуку

Если нет ограничений по питанию и габаритам, то лучше сделать полноценный ламповый оконечник на трансах, пусть даже маломощный, имхо. Маломощный (1-3 Вт) транзюк не даст того, что даёт лампа той же мощности.

[GLEB]

Угадыватся обычный УМ, только дифпары не видать — "олдскул",  но при такой мощности просто и со вкусом:
