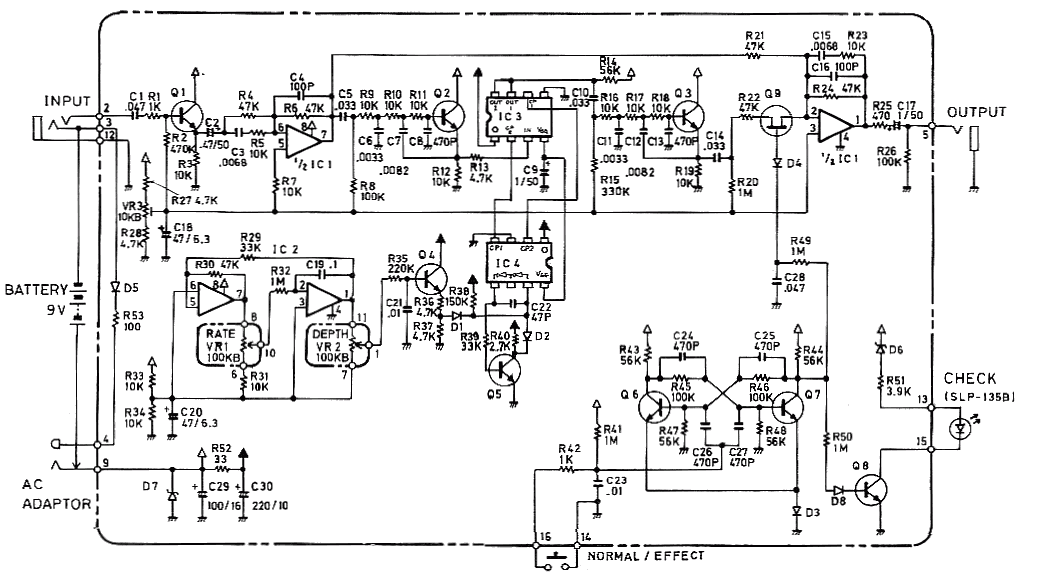

Хорус Boss CE-2 схема:
Нет задержанного сигнала, прямой сигнал идет.
На входе (3 выводе) IC3 MN3007 сигнал есть, на выходе (7 и 8 вывод) нет сигнала. LFO работает, на 2 контакте Depth все как надо треугольный сигнал 3,5 Hz при регуляторах на максимуме. После R35 220к никак не могу осцилом нащупать сигнал осциллятора.
Напряжения:
Q4 к-8,8В б-8,1В э-8,1В
Q5 к-750мВ б-8мВ э-0
IC4 1-8,8В 2-0 3-0 4-8,8В 5-2мВ 6-8,8В 7-1,3В 8-0,6В
IC3 1-8,8В 2-8,8В 3-2,8В 4-0,6В 5-0 6-0 7-6,7В 8-6,7В
В Инете нашел что напряжения на IC4 MN3101 должны быть на 2-4,4В 4-4,4В 7-2,5В 5-варьируется(?).
Получается что, либо на драйвер не доходит сигнал с осциллятора, либо ошибка в драйвере? Микросхем таких нет, нечем заменить и проверить. Подскажите какие мысли? Заранее спасибо.
