Привет всем!
Подскажите, пожалуйста, какой прогой удобнее пользоваться для 3D проектирования примочек? Грубо говоря, "чтобы всё влезло". Есть ли хорошая (и простая) альтернатива автокаду? Есть ли в какой-нибудь проге или где-нибудь отдельно библиотеки "всего нашего" - корпуса, джеки, потенциометры, кроны, и т.д.? Интересеут, прежде всего, даже не скорость освоения софта, а быстрая работа, в.т. числе, быстрое создание своих библиотек компонентов. Предпочтительна работа на клаве по максимуму, а мышкой только по прямому назначению - выделить-перетащить. В общем, высказывайте свои соображения по теме.

[GLEB]

Eagle http://roboforum.ru/wiki/%D0%A0%D1%83%D0%BA%D0%BE%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%BE_Eagle3D

[OlegFX]

Глеб, я так понял, Игл-3Д только для плат? Мне нужен софт для "всего" - плата, джеки, корпус, поты... короче, всё в куче, а не только плата.

[KMG]

Я пользуюсь SolidWorks 2010, говорят компас то же самое

[Uncle_Cherry]

Я пользуюсь Компасом, то же самое что SolidWorks, только на русском.
Правда, применяю исключительно для разработки дизайна, поэтому в библиотеках нет необходимости.





[Valentinych]

Я пользуюсь SolidWorks 2010, говорят компас то же самое

Компас - отечественная попытка догнать Автокад. Для студентов самое то.
Солид - это три Автокада (по каждой координате) в одном флаконе. Круть обалденная. Работаю в нем уже не первый год, но раскопал только верхний слой возможностей.
Вот один из моих реальных проектов в СолидВорксе - прямоприводная вертушка на магнитном подвесе для проигрывания виниловых дисков (разрез сборочного чертежа):



А вот до виртуального моделирования примочек не додумался.
KMG, а библиотеками своих компонентов не поделитесь?

[Valentinych]

Ваня, ты открыл для меня Компас с новой стороны! В какой версии работаешь?


Кто-нить расскажет, как выкладывать превьюшки маленького размера?  :-/

[Moonlight]

Открыл компас после автокада поклацал....не понравилось 80% программы. Вернулся к автокаду, думаю начинать солид осваивать.

[Uncle_Cherry]

Ваня, ты открыл для меня Компас с новой стороны! В какой версии работаешь?
Кто-нить расскажет, как выкладывать превьюшки маленького размера?  :-/

У меня бесплатная учебная версия, где сборка не собирается, а только деталь.
Есть все последние версии, но мне это не надо - перебор.

Если хочу увидеть изделие более-менее в полном виде, поступаю по принципу старика Хоттабыча, когда тот сделал телефон-автомат из мрамора.

@ Valentinych, я фотки заливаю в Радикале (www.radikal.ru) - легко и просто. Зашел, снял все птички, загрузил. И хоть превью, хоть полный размер (640х480 влезает в страницу без линеек прокрутки, при экране 1024х768).
Копируешь - вставляешь.

[research]

вы такие вещи озвучиваете, которые я обычно в милицейских сводках видел. За скачивание с торрентов геморроя очень нехочется заиметь. Нету разве подобных халявных пакетов, которые делались для линукс и потом портировались для недооси?

[OlegFX]

Спасибо всем за хорошие советы!

@ Valentinych

А вот до виртуального моделирования примочек не додумался.

А меня нужда заставляет после того, как пара электролитов упёрлась в джеки....

Кто-нить расскажет, как выкладывать превьюшки маленького размера?

На имиджшейке есть строчка "тумб... чего-то там" или "превью...", её скопировать вместо того, что Вы обычно копируете, и вставить.

KMG, а библиотеками своих компонентов не поделитесь?

Робко присоединяюсь к вопросу.


*************
@ research

За скачивание с торрентов геморроя очень нехочется заиметь.

Так, вроде, у вас в стране проблемы не из-за скачивания, а из-за использования такого софта. Если это так, то пользуйтесь крипто-ситстемами - диск-контейнер под паролем. Расшифровывается разве что, только паяльником в одно место.

[KMG]

Библиотек как таковых нет, нарисовал по ходу что требовалось из деталюшек в виде SLDPRT файлов.

[Valentinych]

Библиотек как таковых нет, нарисовал по ходу что требовалось из деталюшек в виде SLDPRT файлов.

Так об них и речь!

[KMG]

Что есть на данный момент
http://milas.spb.ru/~kmg/files/distr/swlib.zip

[research]

"Так, вроде, у вас в стране проблемы не из-за скачивания, а из-за использования такого софта. Если это так, то пользуйтесь крипто-ситстемами - диск-контейнер под паролем. Расшифровывается разве что, только паяльником в одно место."

криптованный диск не поможет если а) прога стучит в инет, б) есть иная зацепка. Будьте уверены, паяльник в том самом месте будет, т.к. пользователь обязан предоставить все ключи шифрования по первому чиху.

[Valentinych]

Что есть на данный момент
http://milas.spb.ru/~kmg/files/swlib.zip

KMG, прошу извинить за долгое молчание - просто не увидел, что Вы выложили свой архив.  :-/
И вот только сейчас с большим интересом просмотрел Вашу библиотеку.
Спасибо! Это будут не просто чужие наработки, а отправная точка к созданию собственной 3D-элементной базы.

[KMG]

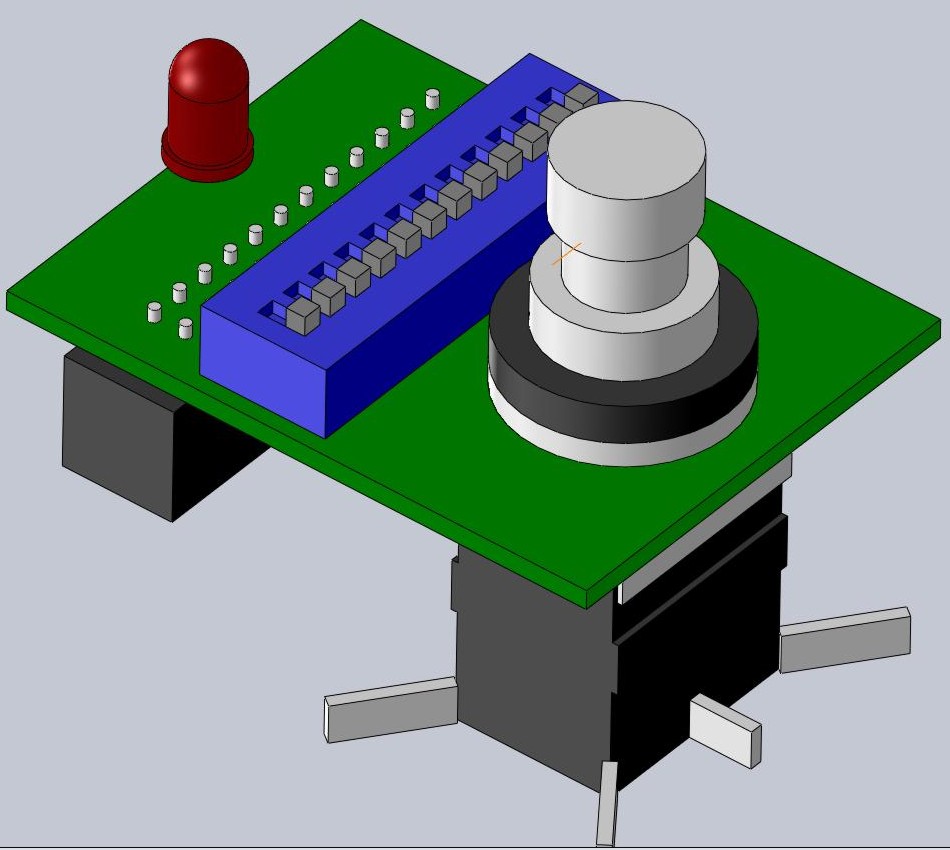

Вот очередная поделка

[Valentinych]

A сборочным чертежем поделитесь?
Интересно самому покрутить-повертеть в 3D.

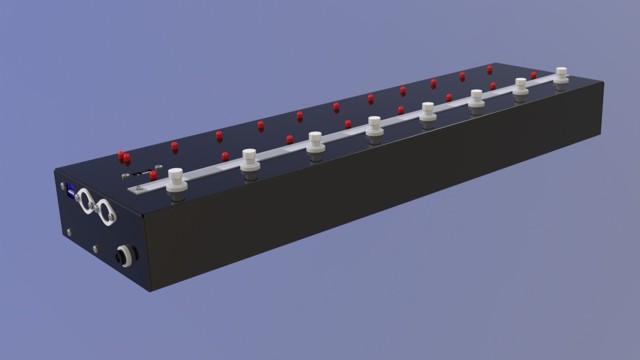

И кстати, как достигается эффект зеркальности? Не глянцевой поверхности, а именно отражения, как на Вашем файлике отражается задняя стенка корпуса на плате и на нижней стенки корпуса. Не нашел такой опции в SW. А хотелось бы.

[KMG]

http://milas.spb.ru/~kmg/files/projects/fetpa/micro/xicon/full/PaMix_chassis.zip
Красивый вид делается в утилите PhotoView, там можно играться и средой и освещением

[Valentinych]

Угу, буду разбираться. Спасибо еще раз!.
