Автор Тема: Демонтаж двусторонних плат  (Прочитано 7366 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Ал-ндр

  • Сообщений: 3160
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Демонтаж двусторонних плат
« : Ноября 02, 2013, 08:55:05 am »
Добрый день!
Уважаемые коллеги по цеху, возникла необходимость демонтажа двусторонних плат от старых ПК. Есть в этой области некоторый опыт, но он в основном относиться к демонтажу плат с ходовыми микросхемами серий 155 и 172. Здесь же МП серия 580, РУ-шки и РФ-ки, хотелось бы оставить их для истории живыми. Например,на 565РУ3 можно делать цифровые ревербы, флэнжы, хорусы и т. д. Это на тот случай, если захочеться удариться в совдэповское прошлое. :)

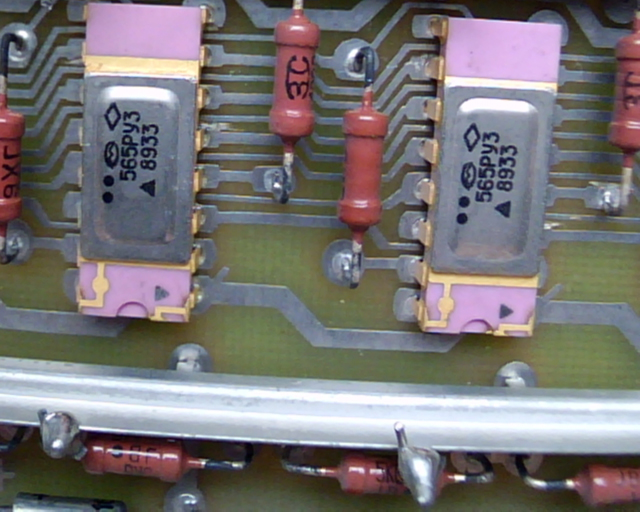

См. фото:



https://app.box.com/s/12ogjam23jhfj3xnuyer

https://app.box.com/s/84htyg384fjyy8bchf1q


Но основная причина - очистить платы от содержимого, для использования их в модуляторных блоках для синтов. На этих больших платах потом будут стоять платы поменьше, потенц. и т. д., в зависимости от назначения модуля.

 Использовалось два способа:
1) Быстрая "распайка" на газовой плитке, сверху под корпус МС поддевалась металлическая полоска, с помощью которой вытягивалась МС после прогрева. Для 155 и 172 это было приемлемо, а вот для МП серии есть опасение их повреждения

2) скальпелем подрезать МС у основания платы. При этом ее выводы остаються без тонких "штырьков", но достаточно плотно входят в импортные панельки и годяться для дальнейшего применения. Для 14-пин и 16-пин МС это вполне годиться

Нужен ваш совет. Может кто знает еще другие способы для демонтажа, поделитесь пожалуйста
« Последнее редактирование: Ноября 02, 2013, 08:58:42 am от S@sha »

zEROID

  • Сообщений: 3021
  • Играю на гитаре и паяю с детства :-)
    • ICQ клиент - 24397417
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #1 : Ноября 02, 2013, 09:15:11 am »
Насадку на паяльник надо, примерно вот такую:



Или такую:



Паяльник должен быть достаточно мощным.




Ал-ндр

  • Сообщений: 3160
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #2 : Ноября 02, 2013, 09:25:30 am »
zEROID

Все понятно и наглядно. Это может лучше чем разогрев на газовой плитке, в том смысле, что не поджаривается плата.

Для меня технологично трудно сделать такие насадки, надо уже спец из другой отрасли, в любом случае спасибо за совет

zEROID

  • Сообщений: 3021
  • Играю на гитаре и паяю с детства :-)
    • ICQ клиент - 24397417
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #3 : Ноября 02, 2013, 09:57:07 am »
Есть готовое всё:

http://www.chipdip.ru/catalog-show/soldering-nozzles/

По поводу самодельного  не усложняй - из медной заготовки напильником и дрелью можно сделать "на коленке" без всяких "специалистов". Единственный сложный момент - продумать крепление насадки на жало паяльника. Тут или внутреннюю резьбу в насадке придётся нарезать для винтика или снаружи хомут обжимной. В общем, DIY это наше всё :-)

А на самый крайняк, есть совсем простое решение. Взять 100-ваттный паяльник с медным толстым жалом, жало расплющить молотком и заточить в форме тупой плоской стамески. Можно будет сразу прогревать один ряд выводов, часто этого бывает достаточно.
« Последнее редактирование: Ноября 02, 2013, 09:58:33 am от zeroid »

Ал-ндр

  • Сообщений: 3160
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #4 : Ноября 02, 2013, 10:10:38 am »
Цитировать
Есть готовое всё:

http://www.chipdip.ru/catalog-show/soldering-nozzles/

Ого...о, я и не думал что так много всего. Наверное я мало этим интересовался, хотя на радиорынке наверняка такое есть

Цитировать
А на самый крайняк, есть совсем простое решение. Взять 100-ваттный паяльник с медным толстым жалом, жало расплющить молотком и заточить в форме тупой плоской стамески. Можно будет сразу прогревать один ряд выводов, часто этого бывает достаточно.

Да, можно конечно попробовать, но тут опять повторюсь, двустороння печатка и микросхемы нежные. Например, у РУ3 выводы сами часто отваливаются при де-\монтаже

Uncle_Cherry

  • Сообщений: 5237
  • GTLab - forever
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #5 : Ноября 02, 2013, 11:01:53 am »
Если стоит задача очистки плат, то навесные резисторы и конденсаторы легко выпаивавать с помощью "крючочка".
Я делаю из канцелярской скрепки. С одной стороны - кольцо, чтобы надевать на палец, с другой - 2мм под 90*, слегка расклепанный.

Поддеваешь под один вывод, мгновенный прогрев - и выдергиваешь. Потом второй вывод.
Легко выдергиваются, даже если выводы с другой стороны загнуты.

Плата остается целой, детали годятся для повторного использования.
Время подобно змее, укусившей свой хвост

Ал-ндр

  • Сообщений: 3160
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #6 : Ноября 02, 2013, 11:33:44 am »
Цитировать
Я делаю из канцелярской скрепки. С одной стороны - кольцо, чтобы надевать на палец, с другой - 2мм под 90*, слегка расклепанный.


Кольцо на палец с крючком - хорошая идея, у меня было нечто похожее на загнутое крючком шило. Но то что вы предлагаете, должно быть удобней, т. к. можно упираться в плату остальными пальцами при вытягивании вывода. Для моего случая крючком с ручкой несколько несуразно  это получается. Но это все хорошо для 2-х и 3-х ножечных деталек, а как быть с многоножечными  МП 580 и РФ-ками:

https://app.box.com/s/12ogjam23jhfj3xnuyer

https://app.box.com/s/84htyg384fjyy8bchf1q

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #7 : Ноября 02, 2013, 12:09:15 pm »
Цитировать
А на самый крайняк, есть совсем простое решение. Взять 100-ваттный паяльник с медным толстым жалом, жало расплющить молотком и заточить в форме тупой плоской стамески. Можно будет сразу прогревать один ряд выводов, часто этого бывает достаточно.
Берётся ЭПСН-60Вт, у которого жало изгибается под прямым углом и напильником отогнутый конец затачивается из круглого сечения в сектор круга.
Этим острым ребром производится групповая пайка всего ряда.

ХИНТ: видел, как умельцы, орудуя сразу парой таких паял, быстро и аккуратно выпаивают даже большие дипы (40-ногие зайлоги).
« Последнее редактирование: Ноября 02, 2013, 12:10:38 pm от peratron »
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

Ал-ндр

  • Сообщений: 3160
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #8 : Ноября 02, 2013, 01:11:15 pm »
Цитировать
Берётся ЭПСН-60Вт, у которого жало изгибается под прямым углом и напильником отогнутый конец затачивается из круглого сечения в сектор круга.
Этим острым ребром производится групповая пайка всего ряда.


Должно быть нормально на случай односторонней печатки.

А как выпаять МС, если почти все дорожки сверху и снизу пропаивались так, как будто это никогда не будет ремонтироваться и никогда выпаиваться - вот проблема  в чем

sk

  • Гость
Re: Демонтаж двусторонних плат
« Ответ #9 : Ноября 02, 2013, 01:33:06 pm »
Я ипользую паяльник с отсосом припоя.

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #10 : Ноября 02, 2013, 01:53:08 pm »
Двухсторонка - так же...

Цитировать
А как выпаять МС, если почти все дорожки сверху и снизу пропаивались так, как будто это никогда не будет ремонтироваться и никогда выпаиваться - вот проблема  в чем
Когда ты греешь групповым паялом, да обе линейки пинов, да паялами с достаточным запасом мощности - никаких проблем не возникает.
В этом случае плата прогревается интенсивно - сторона деталей надёжно расплавляется.

А в керамике - тем паче, поскольку там толстые ноги.

Плата располагается горизонтально, паяльники двумя руками удерживаются, а выдёргивание - при помощи грузика с крючками.
Потому просто греешь, пока не выпадет.
А поскольку усилие выдёргивание стабильное - то выскакивает оно, как только расплавилось. плата избыточно не перегревается и пятаки не отслаиваются...
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

fentone

  • Сообщений: 95
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #11 : Ноября 02, 2013, 02:50:49 pm »
Когда-то тоже распаивал платы на газовой плите, но потом перешел на китайский строительный фен. Очень удобно и нет открытого огня.
Для демонтажа мелких элементов купил недорого термофен YA XUN 8032 с насадками, регулировками температуры и воздушного потока.

Valentinych

  • Сообщений: 1012
  • Homo Pragmaticus
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #12 : Ноября 02, 2013, 03:45:15 pm »
Паяльник с отсосом, затем игла подходящего диаметра от медицинского шприца. Ес-сно, с убранным острым концом.
Отсасываешь излишки олова (иногда даже без этого обходится), и одеваешь иглу на ножку мелкосхемы, вращая, и проталкивая ее на всю толщину платы.

Как вариант - фен от паяльной станции. Но нужна сноровка. чтобы не перегреть плату и сам выпаиваемый элемент.
« Последнее редактирование: Ноября 02, 2013, 04:05:24 pm от Valentinych »
Хочу все знать, но... это не реально.

Ven

  • Сообщений: 738
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #13 : Ноября 02, 2013, 03:59:50 pm »
Цитировать
строительный фен. Очень удобно и нет открытого огня.
Для демонтажа мелких элементов купил недорого термофен ... с насадками, регулировками температуры и воздушного потока.

Поддерживаю. smd, не smd - всё, что попадается на платах.

Martel

  • Сообщений: 1568
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #14 : Ноября 25, 2013, 02:20:15 pm »
По теме - https://www.youtube.com/watch?v=b7iPsG5Texw

--------------------
И....

Извините, если что...

https://www.youtube.com/watch?v=BNozBk2igFA

Ужас-ужас-ужас!!!
« Последнее редактирование: Ноября 25, 2013, 02:23:19 pm от Martel »
Если на зло отвечать злом, то зла становится больше.

Mepk

  • Сообщений: 186
  • GTLab - forever!
    • Просмотр профиля
Re: Демонтаж двусторонних плат
« Ответ #15 : Ноября 25, 2013, 04:11:17 pm »
Выпаивал твердотельные конденсаторы с материнских плат Intel и HP. Так вот - еле осилил их паяльником 60 Вт. Такое ощущение, что производителями использовался тугоплавкий припой. Или есть какой-то секрет?

KSG

  • Сообщений: 5766
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #16 : Ноября 25, 2013, 06:33:51 pm »
Скорее, колоссальной теплоёмкости "земляная" шина не отдаёт компоненты. Попробуйте одновременный preheating с другой стороны платы градусов в 150. Но для больших плат всё это проблематично, конечно...
Практика - критерий истины

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #17 : Ноября 26, 2013, 12:22:57 am »
В отсутствие гербовой, пишем на пипифаксе: в эпоху, когда не было ещё воздушных паяльников, предварительный подогрев делался на электроплитке, а то и на газовой плите.

Причём, не только при распайке - бывало нужно запаять массивный транзистор на плату, причём, сама плата имела напаянные ребра-радиаторы и эффективно снимала тепло, так, что просто паяльником её было не прогреть.
Тогда и включалась плита/плитка - без фанатизма, есно. Только, что б поднять общую температуру градусов до 70...80 - тогда в локальной зоне можно было паяльником добавить до плавления припоя.

Ну, а сейчас - обычный строительный фен под рукой...
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

research

  • Гость
Re: Демонтаж двусторонних плат
« Ответ #18 : Ноября 26, 2013, 06:02:47 am »
Какие синтезаторы на РУ3? акститесь! Газовая плита и удар об пол будет тем, что надо, если они еще не сдохли от статики или еще чего.
Какой нормальный человек будет геморроиться с камнями требующими регенерацию и двуполярное питание? (уже не помню, минус 5 там, или минус 12).

Сохранять платы - зачем? У вас листовой текстолит негде достать?

Завидую людям, у которых много времени...

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: Демонтаж двусторонних плат
« Ответ #19 : Ноября 26, 2013, 10:47:17 am »
Цитировать
Какой нормальный человек будет геморроиться с камнями требующими регенерацию и двуполярное питание? (уже не помню, минус 5 там, или минус 12).
Там 3 питания +5, +12, -5
Сейчас немеряно "емкой" статики, динамика нужна если необходимы совсем уж "конские" емкости.
