Хочу намотать выходник

[THRASH]

сильно мало?
Моя прога выдает 1,45мм в диаметре. для 4х ом если в 1 провод.

[Samat]

сильно мало?
Моя прога выдает 1,45мм в диаметре. для 4х ом если в 1 провод.

1,45 мм по меди ~ ПЭВ-2 1,6 мм по эмали.
Считай по сечению провода в квадратных миллиметрах. Если использовать плотность тока, то найденный результат жилы в мм покажет сечение (площадь круга Пи*r^2), набирай проводами это сечение.
Тебе лучше взять оба по 1,1 мм по эмали.

[Bpjkznjh]

1,1 мм - 0,785 кв. мм
0,69 мм - 0,313 кв. мм
1,6 мм - 1,767 кв. мм

1,1 мм = 0,95 кв. мм
0,69 мм= 0,374 кв. мм
1,6 мм = 2 кв.мм
Ты как считаешь? По изоляции? В электрических расчётах обычно пишется по меди, по изоляции - в конструктивном.

[THRASH]

Дело в том что я его уже намотал :-/. И больше не влазит.
в лучшем случае можно попробовать уложить еще слой на 0,69, но боюсь он весь не ляжет из за того что на краю мало места, будет сползать.

[THRASH]

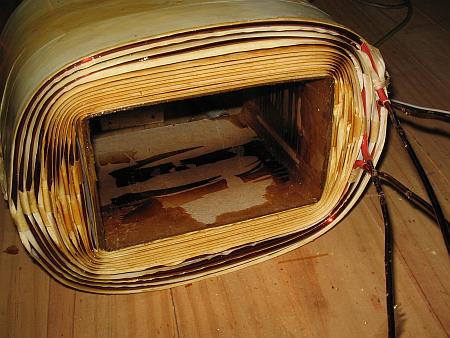

В этих двух фото видно как пользовали замазку для консервации торцов. Какова в этом рациональность и чем это можно сделать?

[Samat]

1,1 мм - 0,785 кв. мм
0,69 мм - 0,313 кв. мм
1,6 мм - 1,767 кв. мм

1,1 мм = 0,95 кв. мм
0,69 мм= 0,374 кв. мм
1,6 мм = 2 кв.мм
Ты как считаешь? По изоляции? В электрических расчётах обычно пишется по меди, по изоляции - в конструктивном.

Не парь мозги, ...1,45 мм по меди - примерно 1,6 по эмали, ...в расчёт заполнения берётся по эмали, а программка выдаёт по меди. В Marshall JCM 800 100W на вторичной 4 Ом - провод по эмали 1,6 мм. Плотность тока 3 А/мм².

ПЭВ-2 1,1 мм - 0,785 кв. мм
ПЭВ-2 0,69 мм - 0,313 кв. мм
ПЭВ-2 1,6 мм - 1,767 кв. мм

[THRASH]

Так че мотать еще один слой 0,69?
Шпаклевать торци?

[Bpjkznjh]

Дело в том что я его уже намотал :-/. И больше не влазит.
в лучшем случае можно попробовать уложить еще слой на 0,69, но боюсь он весь не ляжет из за того что на краю мало места, будет сползать.

Ни в коем случае не злорадствую, но семь раз отмерь...

Так че мотать еще один слой 0,69?
Шпаклевать торци?

Фотки битые. Зачем шпаклевать, закрепи хоть клеем.

@ Beermonza
Ты сам читаешь, что пишешь?

[THRASH]

Даю фотки в виде ссылок
http://ludens.cl/Electron/trafos/10kvarnished.jpg
http://ludens.cl/Electron/trafos/10ksilicone.jpg

[Vitalka]

Я себе для удобства расчетов из проводами вот такую прожку написал:
https://app.box.com/s/ywk51ajzx2l045q9qyex

[THRASH]

в проге ниче не понятно.

[Vitalka]

Она разделена на 2 части:
первая часть связана из количеством проводов меньшего диаметра, котрые надо взять, чтоб получить нужный провод большего диаметра или считает любую неизвестную из этих трех величин
вторая часть связана с расчетом диаметра провода при известных токе и плотности тока или расчет любой неизвестной из этих трех величин.
Забиваем нужные поля в нужной части программы и тыкаем на кнопку соответствующей искомой величины.
Прога считает по металлу, без учета изоляции и только круглые провода

[Samat]

@ Beermonza
Ты сам читаешь, что пишешь?

Блеф в качестве аргументов не принимается, ...ты прекрасно понял, что я напечатал.

1,13 Sqrt(5/3) = 1,45 мм жила - или ПЭВ-2 1,6 мм.

ПЭВ-2 1,1 мм - 0,785 кв. мм жила
ПЭВ-2 0,69 мм - 0,313 кв. мм жила
ПЭВ-2 1,6 мм - 1,767 кв. мм жила

Что ещё надо?

[Bpjkznjh]

@ Beermonza

1,13 Sqrt(5/3) - что это за народное творчество?

[Samat]

@ Beermonza

1,13 Sqrt(5/3) - что это за народное творчество?



Фигвам ...так считает программка.

[Bpjkznjh]

Ааа, так 5/3 это 5А/3А_мм^2! Трудно было написАть?
Ладно.

А что с арифметикой?
1,1^2*ПИ/4 ну никак не 0,785 мм^2, и далее по списку...И только не пиши, что 1,1 - это диаметр по изоляции! Коль ты считаешь 1,13 Sqrt(5/3) = 1,45 мм жила по меди, так и прочее считай по меди, или указывай отдельно. Никто не обязан разгадывать, здесь ты так написАл, там этак, пиши понятно.

ПЭВ-2 1,1 мм
ПЭВ-2 0,69 мм
ПЭВ-2 1,6 мм
К твоему сведению, по ГОСТу диаметры проводов пишутся именно по меди. А какой он будет по изоляции - см. ГОСТ. Так что указанных тобой диаметров 1,1 и 0,69 ПЭВ-2 не существует!

[Samat]

Тю...

[THRASH]

Короче постучал по катушке молотком и на силу уместил еще один слой 0,69(вообще по лаку он 0,8 примерно). Правда верхней изоляции пришлось положить 2 слоя малярного и 1 обычного скотча. С более толстой изоляцией уже не лезет пластина.
Но в общем то секционирование получилось мощщное ну и заполнение максимальное.
Возможно сделаю фототчет.

[THRASH]

Может кому из начинающих пригодится про транслирую и здесь.
Железо 38х40, окно 57х19. Намотка получилась нечто вроде маршалловской по виткам.
1304витка первички проводом 0,4(по меди)
Вторичка 4 ома 58витков, если мотать одним проводом то он должен быть в диаметре около 1,6мм
8ом + 24витка проводом около 1,2мм, и16ом +34витка проводом около 1мм.

Делается правильного размера брусок с точно высверленным отверстием по центру одной из плоскостей. Основу каркаса я делал из 3х слоев электрокартона 0,5мм клеенного на ПВА. Практика показала что хватило бы и 2ух слоев.






Немного лака.(трансформаторного) В этот момент прокладывается листок межслойной и начинается новый слой



немого конденсаторной пленки, и лакоткани для межобмоточной. Межслойной служила обычная офисная бумага.





закладывается крепеж вывода









окончательная проверка фазировок, баланса первички и ктр.
(до распайки выходных проводов был еще один сеанс такой же проверки на фазировку первички и одинаковость напряжений на параллельных вторичках)

[THRASH]

Че та расчитывал на 2,2к, а получилось как в мясобугах около 2к. За то можно пользовать и елки и 6L6.
