Millenium bypass. Вопрос.

[runing]

Собрал в педальке сабж по такой схеме:



Все работает, только при включении эффекта, в динамике слышен громкий щелчек
Отпаял управляющий провод от "базы" транзистора байпасса, щелчка нет, значит кнопка в порядке, припаял и снова.....

Как лечить?   :-?

[Bpjkznjh]

Транзистор-то целый? ИМХО, там полевик лучше смотрится.

[runing]

Транзистор-то целый? ИМХО, там полевик лучше смотрится.

Ну свою функцию он выполняет, т.е. светодиод включает-выключает. Только включает со щелчком. А полевика нет, поэтому и выбрал такую схему.

[Sergius]

Транзистор-то целый? ИМХО, там полевик лучше смотрится.

Ну свою функцию он выполняет, т.е. светодиод включает-выключает. Только включает со щелчком. А полевика нет, поэтому и выбрал такую схему.

попробуйте резистор в базу воткнуть и конденсатор, чтобы напряжение плавно росло.

[Bpjkznjh]

По-моему, такая схема просто обязана щёлкать. Продолжим схему:



Допустим, громкость на 1/3. При байпасе конденсатор перед громкостью заряжается 9/(330К+3,3К)/3,3К = 90мВ. При переключении треть этих 90 мВ оказываются приложенными к выходу - щелчок. Поэтому и написал про полевик.

[runing]

Ясно. Если на таком транзисторе нельзя реализовать "тихое" включение, тогда буду искать полевик.

[shift]

И с полевиком будет щелкать. По сравнению с байпассом на 3пдт кнопке достаточно ощутимо..

[Bpjkznjh]

И с полевиком будет щелкать. По сравнению с байпассом на 3пдт кнопке достаточно ощутимо..

Если в затвор поставить какие-нибудь 20-50МОм, то вряд ли сильней...

[runing]

Собрал на полевике BS170, ничего не щелкает.
Вопрос закрыт  [smiley=beer.gif]

[shus3k]

[size=12]ЕЩЕ ВОПРОС: внашёл схему  Millenium bypass 2 хочу узнать мнение специалистов:

1. Какой вариант лучше использовать (в плане ЩЕЛЧКОВ и загорания светодиода)

2. Какие типы НЕДОРОГИХ транзисторов можно использовать (желательно наши)?[/size]

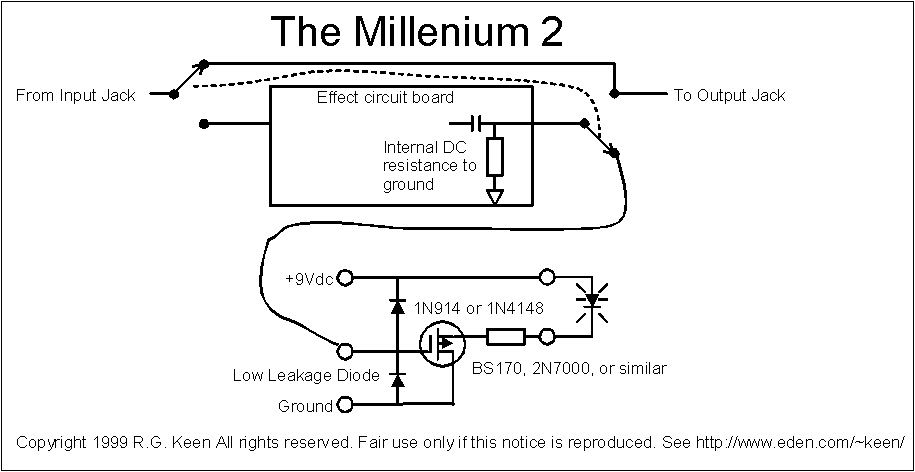

Вот схема:

Эта картинка отсюда: http://www.geofex.com/article_folders/millenium/millen.htm

Вот здесь немного другая тема:

Взято из http://www.premierguitar.com/Magazine/Issue/2007/Feb/The_Millenium_Bypass.aspx

А здесь вообще с наворотами, мутированием входа и даже на микрухе (типо наших КТ), называется "More Fun With the Millenium 2 Bypass" :
http://www.geofex.com/article_folders/mill2extn/mil2plus.htm

[Estet]

Два раза собирал по такой схеме:

Нигде ничего не щелкает, работает прекрасно.
По поводу "More Fun With the Millenium 2 Bypass", я бы не стал городить всякие CD4007 и прочее. Приносили как-то на ремонт mister cry baby volume/wah со сгоревшей логикой (как выяснилось). Всего лишь сунули не оч хороший БП в нее, вольт на 15 вроде. Нафиг эти нежные детальки...

[shus3k]

Спасибо за быстрый ответ.
А насчёт транзисторов всё-таки? Какие типы НЕДОРОГИХ транзисторов можно использовать (желательно наши)?

[Estet]

Дык вот эти 2N7000 и недорогие, можно сказать, копеечные. Из наших я при экспериментах вроде КП303 юзал, тоже работало.

[shus3k]

Спасибо Правда на моей схеме полевик с P-каналом, но думаю раз тебе подошёл КП103 - то мне 303-й должен, правильно?

[Estet]

Спасибо Правда на моей схеме полевик с P-каналом, но думаю раз тебе подошёл КП103 - то мне 303-й должен, правильно?

Читай внимательнее - я и юзал 303-й

P.S. Вот на днях доделал свой кранк дист максимус с миллениумом - отлично переключает и ярко светит

[shus3k]

Читай внимательнее - я и юзал 303-й

Просто я думал, что в моей и твоей схеме проводимость полевиков разная. Стрелочка с толку сбила (хотя подписаны они одинаково). Я думал, что в твоей схеме полевик с Н-каналом (103-й), а у меня П-канальный - 303-й, всего-навсего
Спасибо за поправочку !

[shus3k]

Перед этим ткнул пост не в той теме и думаю, чего эт не пишет никто
Итак:

Поглядите пожалуйста кто-нить разбирающийся:


(Выкладывать картинку прямо в форум с работы не получается...)

1. Стоит ли ставить конденсатор, после повторителя? Если да, то куда из указанных мест?

2. Как правильно и КАКОЙ транзистор ставить в комутацию светодиода?

3. Какой резистор ставить в стабилизатор, если будет использоваться маленький зарубежный

Спасибо

П.С. Хочу сделать разводку платы с возможностью и одного и другого варианта байпаса, так что всё вышеизложенное остаётся в силе .

[Estet]

1. Полагаю, высказываться на тему бесполезности использования DPDT свича при неотключаемом буфере для преследования тру-байпасса (которого уже не будет по определению) мне бессмысленно?
Ну если уж реально нужно такое безумство, то кондеры в оба места надо. При этом тот, что сразу после буфера, неплохо бы еще каким-нить резюком а-ля 1Мом на землю посадить, чтобы одной ногой в воздухе не болтался.
2. А вот включил бы DPDT без изврата, то и миллениум бы не понадобился По делу не скажу, такой вариант не собирал.
3. Вот здесь - http://alldatasheet.com/ есть даташиты на "маленькие зарубежные" стабы, причем со схемами включения и номиналами деталей.

[shus3k]

1. Полагаю, высказываться на тему бесполезности использования DPDT свича при неотключаемом буфере для преследования тру-байпасса (которого уже не будет по определению) мне бессмысленно?
Ну если уж реально нужно такое безумство, то кондеры в оба места надо. При этом тот, что сразу после буфера, неплохо бы еще каким-нить резюком а-ля 1Мом на землю посадить, чтобы одной ногой в воздухе не болтался.

Я бы и сам 3PDT поставил и не парился, просто экперемента ради-для  Да и, как уже говорил, хочу универсальную плату сделать: получилось "безумство" - О.К. пустили в обход повторитель и всем хорошо Просто чтобы не навес/сопли/провода в примочке городить, а чтобы всё аккуратненько... изначально предусмотреть все короче.

Вот здесь - http://alldatasheet.com/ есть даташиты на "маленькие зарубежные" стабы, причем со схемами включения и номиналами деталей.

За это большое спасибо

[Rock-n-Roll Man]

Удешевляя технологии ( и упраздняя поиски недорогих 3PDT), появилось желание  использовать миллениум байпас.


Интересен вопрос:
Насколько универсален данный вид байпаса? Т.е. для каких педалей  он неприемлем, а для каких очень даже "к месту"

Ну и попутно еще кое что интересует:
"не тру байпас" (с постоянным подключением примочки ко входу) вреден для всех видов примочек, или же иногда его использовать не критично?
