Автор Тема: Проект: система "идеальный звукосниматель".  (Прочитано 26712 раз)

0 Пользователей и 1 Гость просматривают эту тему.

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #680 : Марта 17, 2013, 06:46:22 pm »
Самый первый (остался в одной палке) был инструментальный (http://en.wikipedia.org/wiki/Instrumentation_amplifier) на tl061+tl062. На входе резисторы по 47к, катушки ко входам подключаются каждая отдельно(как у ЕМG). Жрет много, отказался.

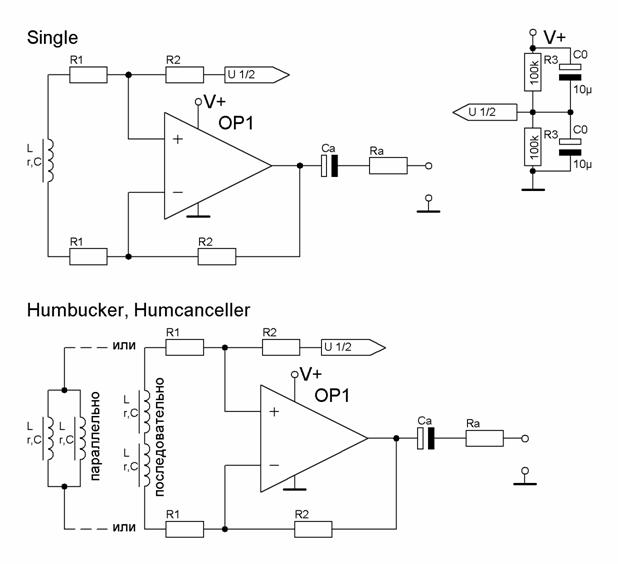

Потом сделал обычный дифференциальный на 1 оу (тот же tl061), типа как в этой схеме
Входы(R1) тоже 47к. По шумам разницы не заметил, по помехоподавлению тоже. Зато жрет в 3 раза меньше.
КУ делаю всегда ~1  - струны близко к датчику - клиппинг напрягает, выхлоп с катушек как ни крути 5в гарантировано на пиках.
Катушки обычно отматываю до 2 Гн примерно.

Резонансы и другую муть навешиваю уже вне гитары, батарейки жалко :)
Хотя довольно часто вообще не навешиваю, под настроение..
« Последнее редактирование: Марта 17, 2013, 06:47:16 pm от klb128 »

OlegFX

  • Сообщений: 5097
    • Просмотр профиля
Re: Проект: система "идеальный звукосниматель".
« Ответ #681 : Марта 17, 2013, 07:17:45 pm »
Цитировать
На входе резисторы по 47к
Цитировать
Потом сделал обычный дифференциальный на 1 оу (тот же tl061), типа как в этой схеме ...
Входы(R1) тоже 47к. По шумам разницы не заметил
Естественно, 47к так шумит, что разницы действительно не будет, т.к. рядом с двумя 47кОм на входах TL061 выглядит малошумящим ОУ. В соседней теме борются с высоким шумом 68кОм в хай-гейн преампе, а тут сразу на корню (навсегда) предлагается убить ДД снизу.
Я не против актива (у самогО работает уже много лет), но так делать нельзя.
« Последнее редактирование: Марта 17, 2013, 07:28:29 pm от olegfx »

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #682 : Марта 17, 2013, 07:34:59 pm »
Откуда тут(в случаи первой схемы) возьмется шум?


В воторой схеме (с последовательным включением 2х 47к) ситуация иначе, но все же шум ОУ гораздо выше.
« Последнее редактирование: Марта 17, 2013, 07:35:27 pm от klb128 »

OlegFX

  • Сообщений: 5097
    • Просмотр профиля
Re: Проект: система "идеальный звукосниматель".
« Ответ #683 : Марта 17, 2013, 08:07:43 pm »
Цитировать
Откуда тут(в случаи первой схемы) возьмется шум?
Не понял, какой "первой"? Имеется ввиду схема их ответа #669 или верхняя из #680?
« Последнее редактирование: Марта 17, 2013, 08:28:39 pm от olegfx »

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #684 : Марта 17, 2013, 08:59:29 pm »
Схема ИНА http://en.wikipedia.org/wiki/Instrumentation_amplifier , резисторы на каждый вход ИНА по 47к об землю, паралельно им катушки.

Так вот шумы оперов и всех резисторов в ИНА равнозначны или даже превышают шумы резистора на 94к, который на входе, но потребление как минимум в 3 раза меньше.

Вообще сложно сделать схему с малым потреблением и малыми шумами...
« Последнее редактирование: Марта 17, 2013, 09:02:52 pm от klb128 »

OlegFX

  • Сообщений: 5097
    • Просмотр профиля
Re: Проект: система "идеальный звукосниматель".
« Ответ #685 : Марта 17, 2013, 09:23:20 pm »
Цитировать
Так вот шумы оперов и всех резисторов в ИНА равнозначны или даже превышают шумы резистора на 94к
Я же говорю, так делать нельзя. Зачем в схеме актива нужен ОУ? Вот, с этого надо начинать. Кстати, а R1-R3 каких номиналов стояли в инстр. усилителе?

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #686 : Марта 17, 2013, 09:33:07 pm »
Уже точно не помню, но вроде все по 10к.
А как в схеме актива обойтись без ОУ/аналога ОУ (учитывая энергопотребление и выходной импеданс не более 10к) ?

OlegFX

  • Сообщений: 5097
    • Просмотр профиля
Re: Проект: система "идеальный звукосниматель".
« Ответ #687 : Марта 17, 2013, 09:41:49 pm »
Я так понял, для тебя наличие диф. входа - вещь принципиально важная? Т.е. повторитель на ПТ тебя не устраивает? Входной импеданс в данном случае ни при чём - какой резистор поставить параллельно датчикам, таким он и будет.
« Последнее редактирование: Марта 17, 2013, 09:53:35 pm от olegfx »

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #688 : Марта 17, 2013, 09:55:12 pm »
Цитировать
А как в схеме актива обойтись без ОУ/аналога ОУ (учитывая энергопотребление и выходной импеданс не более 10к) ?
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1347445931/55#55 - упомянутая в посте схема в равной мере пригодна, как для пьезо, так и электромагнитных снимателей. Разве что можно входное сопротивление для ЭМ выбирать поменьше - сообразуясь с величиной резонанса катушек...
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #689 : Марта 17, 2013, 10:27:16 pm »
Повторитель классический, с резистором в истоке?
Резистор то для вменяемого энергопотребления нужен как минимум 47к, который будет находится под постоянным током. вместе с его фликер-шумом, шум ПТ итп не получим ли мы сравнимый результат если бы применили вменяемый малошумящий ОУ?

Импеданс имелось в виду выходной, а не входной. 10к максимум.
« Последнее редактирование: Марта 17, 2013, 10:53:13 pm от klb128 »

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #690 : Марта 17, 2013, 10:43:01 pm »
Цитировать
Повторитель классический, с резистором в стоке?
Это о чём?  :-?
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

OlegFX

  • Сообщений: 5097
    • Просмотр профиля
Re: Проект: система "идеальный звукосниматель".
« Ответ #691 : Марта 17, 2013, 10:45:11 pm »
Цитировать
Повторитель классический, с резистором в стоке?
В истоке. Шумовое напряжение этого резистора зашунтировано низким r_вых повторителя. Если выбрать пот. громкости 50...100 кОм, то можно уложиться в сотню-другую мкА.

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #692 : Марта 17, 2013, 11:00:55 pm »
В истоке, опечатался.
Эт понятно, только есть еще и другие шумы, а резисторчик то под постоянным током.. А подбирать его из каких-то пальцатых не охота. проще впаял смд-0603 и готово.

Сотня-другая - это уже целый ОУ, с бонусом в виде подавления синфазной помехи, но с немного большим шумом + все резисторы либо зашунтированы кондерами либо без протекания постоянного тока...
50-100к много, 25к максимум. В любом случаи Rout должно быть не более 10к (длинный кабель, сцена, низкоомные входы,...)

В любом случаи это не так важно, вся схема(особенно ламповая) в целом всеравно будет шуметь, нойс-гейт решает :)
Вон EMG-81 шумит просто жутко и ниче :)
« Последнее редактирование: Марта 17, 2013, 11:02:02 pm от klb128 »

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #693 : Марта 17, 2013, 11:18:37 pm »
Цитировать
это уже целый ОУ, с бонусом в виде подавления синфазной помехи,
Вопреки легенде, ОУ не даёт каких то невероятно чудесных бонусов в отношении подавления синфазки и в приложении к встроенному преампу гораздо выгодней использовать несимметричную схему, при необходимости обеспечив дифференциальное подключение датчика к одному транзистору.

Более того - сама по себе конструкция звукоснимателя изначально несимметрична и рассчитана именно на несимметричное включение.

ХИНТ: что б не ловить лишнюю помеху надо всего лишь соединять с землёй внешние витки обмотки.
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #694 : Марта 17, 2013, 11:26:10 pm »
Цитировать
ХИНТ: что б не ловить лишнюю помеху надо всего лишь соединять с землёй внешние витки обмотки.
или И поставить диф-амп :)
« Последнее редактирование: Марта 17, 2013, 11:26:27 pm от klb128 »

OlegFX

  • Сообщений: 5097
    • Просмотр профиля
Re: Проект: система "идеальный звукосниматель".
« Ответ #695 : Марта 17, 2013, 11:28:39 pm »
Цитировать
Эт понятно, только есть еще и другие шумы, а резисторчик то под постоянным током..
Не "под током", а под напряжением. Речь идёт об избыточных фликкер-шумах, величина которых нормируется в мкВ(рмс шума)/В(приложенного напряжения). 4-5В на резисторе - это вообще ни о чём. Если сомневаешься, купи тот же 0603 металлоплёночного типа - у них шум около 0,1мкВ/В или меньше.

Цитировать
Сотня-другая - это уже целый ОУ
При токах около 100мкА практически все ОУ сливают дискретным схемам по совокупности параметров, а если речь идёт о 061-062, то и по звуку. Это вообще ни разу не звуковые ОУ, они разве что, в искажалки годятся.

Цитировать
50-100к много, 25к максимум. В любом случаи Rout должно быть не более 10к (длинный кабель, сцена, низкоомные входы,...)
Если взять даже 100кОм, то в худшем случае (в среднем положении) r_вых будет всего 25 кОм. Этого вполне достаточно для большинства ситуаций - ты же не станешь юзать 30-метровый кабель.

Цитировать
В любом случаи это не так важно, вся схема(особенно ламповая) в целом всеравно будет шуметь, нойс-гейт решает
Вон EMG-81 шумит просто жутко и ниче
Ну, если ЕМГ - "ничё", а нойз-гейт "решает", то о чём мы вообще разговариваем?
« Последнее редактирование: Марта 18, 2013, 12:01:38 am от olegfx »

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #696 : Марта 18, 2013, 01:02:11 am »
Незвуковые ОУ в активку для перегруза вполне идут со свистом. на jfet попробую, для сравнения.

Цитировать
Ну, если ЕМГ - "ничё", а нойз-гейт "решает", то о чём мы вообще разговариваем?
Ну для меня актив в первую очередь - избавится от праразитов, а на втором месте уже шумы/наводки. А по скольку шумов и без датчика много(особенно на лампе, особенно на большой громкости), то ng всеравно юзать приходится.

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #697 : Марта 18, 2013, 01:56:39 am »
Цитировать
И поставить диф-амп
Блажен, кто верует - не ведая, что творит...
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

klb128

  • Сообщений: 34
  • GtLab.Net forever!
    • Просмотр профиля
    • E-mail
Re: Проект: система "идеальный звукосниматель".
« Ответ #698 : Марта 18, 2013, 03:04:49 am »
Погонял. Схема с вменяемым потреблением не способна драйвить RC-нагрузку (1мкф 10к), даже на входе +-2в клипит по понятным причинам.
Решает активная нагрузка(источник тока) в истоке/эмитере, только линейность от этого сильно падает, что как бы не хорошо...
Да и по шумам не далеко от нормального ОУ впало + гемор со всякими источниками тока..

Есть проверенное решение, чтобы хотяб +-2.5в хавало по входу, но лучше по шумам, чем ОУ?

Цитировать
Блажен, кто верует - не ведая, что творит...
проверено практически - в моих условиях синфазная помеха есть при любом подключении катушек и она какраз в вч-спектре - в самом противном...
« Последнее редактирование: Марта 18, 2013, 03:10:03 am от klb128 »

OlegFX

  • Сообщений: 5097
    • Просмотр профиля
Re: Проект: система "идеальный звукосниматель".
« Ответ #699 : Марта 18, 2013, 10:45:06 am »
Цитировать
Схема с вменяемым потреблением не способна драйвить RC-нагрузку (1мкф 10к)
Я так понял, 10кОм - это потенциометр? Повторю ещё раз - такой низкоомный потенц. вообще не нужен. Ты же дружишь с симулятором, вот, прицепи потенц 50кОм, нагрузи свою схему реальной нагрузкой (0,5-1МОм), реальным кабелем (500пФ; ну, пусть даже 1000пФ) и посмотри, будет ли увеличение шума и какова частота среза на ВЧ (-3дБ). Без этого (или без натурных опытов) слова
Цитировать
В любом случаи Rout должно быть не более 10к (длинный кабель, сцена, низкоомные входы,...)
- это просто текст-фантазия на свободную тему. Кроме того, ты ошибаешься, полагая, что R_out 10кОм равно R_потенциометра 10кОм. R_out=10кОм будет в среднем положении потенциометра 40кОм, в других положениях - существенно меньше, вплоть до сотни-другой Ом на левел=макс.
Кстати, 1мкФ - это не нагрузка, т.к. его импеданс на несколько порядков меньше всего, что можно подключить после него.

По схеме. Шумит, в основном, входной резистор 16кОм. Я так понял, это R датчиков? Ну, так 16 кОм как раз и шумит ровно 16нВ/к_Гц, сама схема вносит небольшую прибавку шума, чего не скажешь об ОУ. Какой у тебя ток потребления? Что за номиналы у R5 и R6 - 10 и 25кОм?
Тебе имеет смысл сравнивать не шумы отдельно усилителей или усилитель+резистивная составляющая датчиков (16кОм), а целиком сымитировать датчик и смотреть шум всей системы датчик+усилитель. Кстати, увеличь С1 до 1...10мкФ - картинка шума станет совсем другой.

Цитировать
проверено практически - в моих условиях синфазная помеха есть при любом подключении катушек и она какраз в вч-спектре - в самом противном...
ВЧ - это примерно сколько, какой диапазон?
« Последнее редактирование: Марта 18, 2013, 12:14:58 pm от olegfx »
