Повышающий преобразователь (и понижающий тоже)

[Peratron]

Для ленивых (я к таким отношусь!) - готовенький повышающий преобразователь:

http://www.dessy.ru/catalog-pdc428841.html

Технические характеристики

  • Максимальный выходной ток: 2 А;
  • Входное напряжение: 2-24 В;
  • Максимальное выходное напряжение: 28 В;
  • Эффективность: 93%;
  • Размеры изделия: 36 мм * 17 мм * 8 мм.



ЦЕНА: 200 руб

ЗЫ: может тему в технологии отправить? Или в другой раздел?
Потому, как может послужить в качестве РТМ при сооружении подобного девайса своими руками...

ЗЫ: поменял название темы - что б зацепить не только повышающие, но и прочие типы готовых модульных преобразователей.

Фишка темы - именно готовность модулей и очень низкая их цена.

[Peratron]

Вдогонку...

А тут оно же и вовсе за 100 руб!

http://www.arduino-ic.ru/products/arduino/404/dc-dc_step-up_converter/

[Peratron]

Теперь обсуждение.

Если кто не понял - то это для питания вместо кроны от пары пальчиков или от литиевого акка.

Или от кроны - но для любителей повышенных вольтажей.

Или - внимание! - для накала от нестандартных обмоток: ток позволяет!

ХИНТ: в прямую кристалл mt3608 не отыскался. Надо смотреть аналоги...

[34LSW]

Такого добра сейчас ассортимент огромный.

28 рублей в онлайне
По месту в оффлайне и в онлайне в среднем вдвое дороже, но всё-равно, копейки.

.............

Аналогов столько, что до конца жизни все даташиты не перечитаете. На любом сайте производителя электронных компонентов заходите в Power management --> DC/DC --> boost/step-up, и далее в интерактивной таблице задаёте параметры токов/напряжений/частоты/температур/корпусного исполнения, и т.д.

[Peratron]

В том то и фишка - что уже практически даром.
А народ мучается - как там запитать что-то.

Тот же накал - есть обмотка нестандартная, напрямую не склеивается.
А прикупить понижающий/повышающий ДЦ/ДЦ в голову не приходит.
Хотя при этом можно кучу позитива огрести - такого, как стабилизированность и отсутствие 50-Гц помехи.
И всё - за никакую копейку...

[34LSW]

А народ мучается - как там запитать что-то.

Вы, Ператрон, как олдовый завсегдатай подобных ресурсов, уверен, не могли не заметить, что подавляющее большинство аудитории при упоминании импульсных источников питания крестятся, плюются и читают "Отче Наш" одновременно. Как правило, не от того, что что-то знают, а потому, что абсолютно ничего не понимают.
Но, не стоит и иметь 100%-ю уверенность, что, не смотря на очень далёкую от звукового диапазона рабочую частоту, ЭМИ с длиннющим хвостом гармоник не вылезут какими-нибудь интермодами в звуковом тракте, пускай и не заметными на первый взгляд. Особенно при полном непонимании процессов, и трассировке/компоновке от балды.

[LawrIg]

Им бы ещё регулируемую защиту по току.

[DDD]

Тему бы надо перенести в "Негитарную электронику".

[Peratron]

@ Иван Иванович
При таких габаритах не существует проблем запаять конвертер в жестянку - и тем полностью защититься от помех.

Что касается ментальности - то не к таким я обращаюсь.
Просто тема импульсников в силу естественного прогресса перешла в новое качество.
Я не применяю традиционное питание уже лет тридцать пять - по крайней мере за столько лет я не намотал ни одного железного трансформатора.
Только импульсники - и в высококачественно звучащем аппарате в том числе.

ХИНТ: есть исключение - свои преды я делаю на 50-Гц трансах.
Но тому причиной является исключительно отсутствие удобных решений с ВЧ при наличии на рынке готовых компонентов с НЧ. Плюс - ничтожная мощность потребления предов.
Потому выгодней было зайти на готовый адаптер, выкинуть родной выпрямитель и подать в коробочку 50 Гц.

Все же усилители мощности - только с ВЧ-преобразователями.
И никаких проблем я с этим не вижу - за исключением необходимости грамотного проектирования.

ХИНТ: по нынешним временам, когда импульсник стал стандартом и сеть насыщена ВЧ-помехами, применение незащищённой от помех конструкции с традиционным питанием ведёт лишь к неизбежному ухудшению звучания любой неграмотной (незащищённой) конструкции...

[Peratron]

Им бы ещё регулируемую защиту по току.

Себя они защищают - а поскольку речь не о лабораторных экспериментах, то и нет смысла в усложнении.

[kwlw]

Вообще то спасибо за идею. Я хоть и из тех, кто не имеет представления как работает ИБП, но применять именно подъём накала вместо того чтоб тупо сажать напругу на радиатор регулятора - идея оч. понравилось. И доматывать накальную обмотку не надо, играться с последовательным включением - тоже.

Только вот не понимаю - можно ли такой накал с преобразователя DC-DC, "поднимать", чтоб не прошило зазор катод-подогреватель?

Sau

[Bpjkznjh]

Только вот не понимаю - можно ли такой накал с преобразователя DC-DC, "поднимать", чтоб не прошило зазор катод-подогреватель?

Sau

Только вместе с источником питания - вход и выход гальванически связаны.

[OlegFX]

Устранение косяков этой (или похожей?) штуки: http://mysku.ru/blog/aliexpress/37152.html

Советую делать подобные конвертеры на чипах известных производителей, учитывая их рекомендации по топологии - в даташитах и апноутах всё имеется.

Хотя, готовая платка - это очень удобно, спору нет, поэтому можно смириться с некоторыми недостатками, если таковые имеются.

[Peratron]

Устранение косяков этой (или похожей?) штуки: http://mysku.ru/blog/aliexpress/37152.html

По поводу помех - я бы не поленился и решил бы проблему более радикально: даже если конвертер применяется отдельно (например, в ламповой конструкции с навесным монтажом), имеет смысл соорудить для него несущую платку, на которой разместить мощный фильтр - с дросселями и правильными ёмкостями.
Причём, вешать это всё надо с обеих сторон - и по выходу, и по входу.
И укрыть всё это хорошиим экраном - спаять из жести от консервной банки или если жаба позволяет - из стеклотекстолита (в целях экономии можно расщепить двухсторонний - достаточно одного слоя фольги).

Главное - без щелей сделать.

ХИНТ: стеклотекстолит можно не паять по шву, а надрезать стекляшку и по этому надрезу согнуть, как бумажный. Паять только к крышке...

[Peratron]

Только вместе с источником питания - вход и выход гальванически связаны.

Это да.
Но при такой цене можно хоть на каждый баллон вешать конвертер.

ХИНТ: особенно ценно это для предов - во-первых, постоянка, которая не фонит на низах, во-вторых - можно разойтись с накалом между 6 и 12 вольтами.

И в-третьих - можно на входные каскады понизить накал для снижения шумов!

[Peratron]

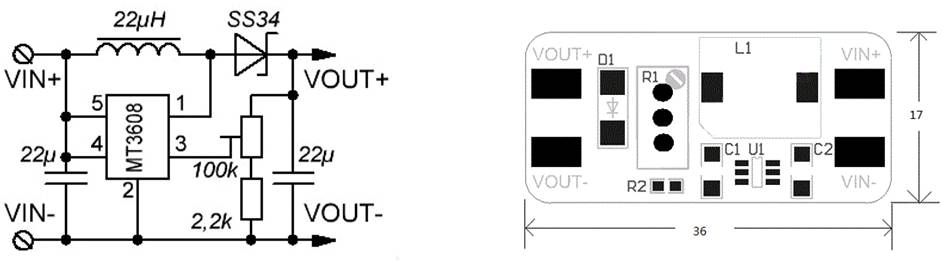

Для полноты впечатлений - картинка из статьи по ссылке камрада OlegFX:



Видна печать - только проволочный подстроечник снят...

[34LSW]

Да какой там проволочник. Обычная многооборотная металлокерамика.

[Peratron]

Да?
Я по простоте душевной ассоциировал этот тип с отечественными многооборотными проволочниками.
Впрочем, нынешние ни разу не применял на практике - давно уж обхожусь без подстроечников в своих схемах...

Спсб, буду теперь знать  :o

[kwlw]

Спасибо за конкретные инструкции по доработке . Заказал 10 шт, посмотрим, как они поведут себя в моих неумелых руках (но приедут только через 1.5 месяца).

Кстати, почему-то, конвертеры на скажем LM2577 - в 10х дороже, при схожих заявленных (т.е. по словам продавца, а не в реале) характеристиках. @ Иван Иванович, вы как бы в теме - не могли ли вы просветить меня, необразованного, в чём тут дело?

Sau

[34LSW]

@ kwlw

Конкретно на LM2577 преобразователи своё давно отжили. Биполярный ключ, потери на котором, хоть и на насыщающемся, заметно выше потерь омических у ПТ. Низкая частота преобразования, как следствие - массивный дроссель, со значительно более высокой индуктивностью в сравнении с сабжевым; больше емкость выходного конденсатора (который при таких номиналах должен быть электролитический низкоимпедансный, танталовый (почти не применяют), органический, или несколько керамических в параллель, что дорого), тогда как сабж позволяет применять компактные керамические конденсаторы, которые имеют наименьшие ЭПС и ЭПИ из всех существующих. Кроме того, массивное корпусное исполнение с большими металлическими деталями всегда дороже миниатюрных.
На смену этим динозаврам на всяких барахолках типа алиэкспресса давно пришли дешевые и добротные тайване-китайцы XLSEMI, с полевыми ключами и частотами 150 кГц...1МГц
