Генератор отрицательных импульсов

[Можаев]

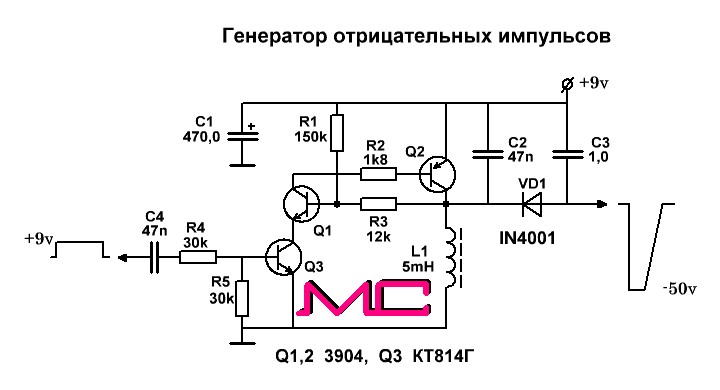

Была поставлена задача сделать генератор орицательных импульсов от кроны. Схему я сам составил и запустил. Она планируется использоваться в миостимуляторе. (Увеличение мышечной массы. Массаж проблемных частей вашего тела.)
Вопрос: как она будет работать в симуляторе?
Подобрать кондёр на 47n или что то другое, по максимальной амплитуде выходного импульса? Может кто найдёт время?

[Peratron]

Для начала - правильно заземли схему. А по поводу симулятора - протеус тебе в руки.

ХИНТ: и подумай о сквозняке через третий транзистор!

ХИНТ: И не забудь при симулировании - крона это не днепрогэс. Потому поставь соответствующие сопротивления - для новой и для старой кроны.
И вообще - стоило б разработать более адекватную модельку питателя для достоверной симуляции батарейных схем...

[Можаев]

Учёл замечания.
ХИНТ: и подумай о сквозняке через третий транзистор(Q2 стал) А это что такое? Диод какой?

[Peratron]

Сквозняк - это сквозной ток, не ограниченный чем либо, и потому выводящий из строя схему.

У тебя через открытый транзистор и обмотку может фигачить слишком много - и либо транзистор, либо батарейку сожжёшь...

ХИНТ: при симуляции рисуй реалистичную индуктивность - с учётом сопротивления обмотки.
Хорошо б и с учётом магнитных свойств сердечника - но это уже только в ОрКАДе можно.
Протеус магнитные процессы не моделирует...

[Можаев]

Ни чего там не горит, потому что уже работает и ток потребления в норме. Когда ключ на Q3 открывается, схема возбуждается и Q2 прекрасно управляет медным мотком. Импульсный ток через Q2 его не жарит. Вроде проблем нет. :-?
Протеус как то начал осваивать, наткнулся на непонятки и отложил до лучших времён.

[new_man]

Вопрос: как она будет работать в симуляторе?

По-разному она будет работать.
При таком объеме входных данных ничего вразумительного в ответ ты и не получишь.

[Peratron]

По-разному она будет работать.
При таком объеме входных данных ничего вразумительного в ответ ты и не получишь.

Вообще-то в данном виде это источник отрицательного потенциала - но никак не генератор импульсов: ёмкость в целую микрофараду при отсутствии нагрузочного сопротивления - это что-то...

[Можаев]

Нагрузкой будет больной гомосапиенс. Его сопротивление в среднем предполагается порядка 10К.

[Добрый Кот]

Кстати вот краткое руководсво к LTspice от Виктора Кемпфа.
Коротко, просто и по делу. http://www.gtlab.net/gtlab2/filemanager/userpix/igor/switcherCAD.doc

LTspice - халявный по природе своей, всего 37мб http://ltspice.linear-tech.com/software/LTspiceXVII.exe

И он как раз заточен под всякие такого рода дела.
