Преобразователь напряжения 5->12(14) Вольт

[Denn]

Изобретаем с коллегой программатор ПЗУ. Требуются напряжения: 12в 30мА (программирование) и 14в 30мА (стирание).

Боевая задача:

- получить эти два напряжения из 5в, ток лучше с запасом - 50 мА (а ещё лучше "по-аудиофильски" - 100мА!);

- переключение вольтажа должно выполняться с помощью коммутации на ПТ относительно общего;

- размеры преобразователя должны быть минимальные (smd-компоненты, миниатюрный дроссель и т.п.);

- очень желательно обойтись без противного писка при работе!

- разумеется, доступные компоненты и цены


Пока что остановились на вот этой мелкосхеме - MC34063ADG (включение StepUP, по даташиту, коммутация резитора нижнего плеча делителя).

Но поскольку сами мы не местные не в теме, то с удовольствием выслушаю советы опытных.

[Peratron]

Я бы смотрел в сторону готового девайсика - подобные обсуждались в этом разделе не так давно.
Там мелкая платка, а выход регулируется подстроечником.
Вот подстроечник выпаять и переключать сопротивления кнопкой или чем там ещё.
Стоит копейки, самому лучше не сделать.

ХИНТ: есть даже с вольтметром

ЗЫ: http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1469061927/0

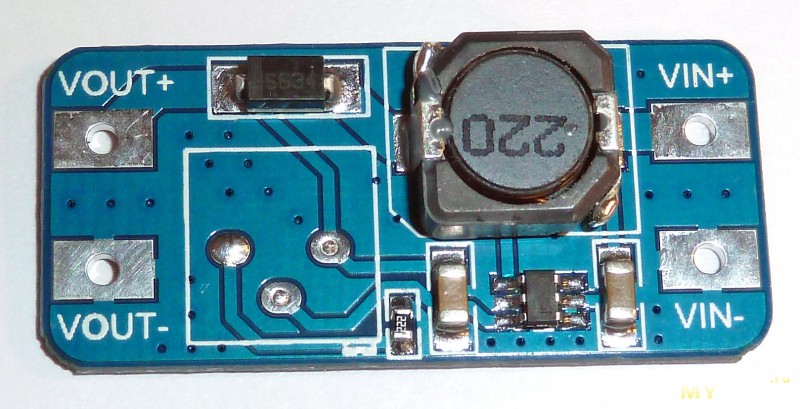

ЗЗЫ: вот фотка платки с выпаянным подстроечником:

Впаять штыри на вход/выход и на регулировку - и использовать, как почти_ДИП  8-)

[Denn]

@ Peratron

Спасибо!  [smiley=thumbsup.gif]

Вариант с готовой платой не интересен, т.к. под девайс будет своя плата и конвертер должен быть территориально на ней же.

ЧиД почему-то не знает про MT3608 - http://www.chipdip.ru/search/?searchtext=MT3608   :-?

...и Микроника тоже - http://micronika.ru/order.phtml?keyword=MT3608


А жаль, по габаритам и простоте схемотехники MT3608 интересен!

В общем, видимо проще купить и выпаять - ru.aliexpress.com/item/MT3608-2A-Max-DC-DC-Step-Up-Power-Module...



П.С. я так понимаю, что в моём случае родной дроссель можно заменить на такой - http://www.chipdip.ru/product/mlz2012m220wt000-22/  :-?

[OlegFX]

А жаль, по габаритам и простоте схемотехники MT3608 интересен!

Подобных полно на рынке. По памяти: LM27313, LM2731, TPS61040...
Попробуй набрать в Гугле sot-23 dc-dc boost step-up converter

[Denn]

@ OlegFX

 [smiley=thumbsup.gif]

Спасибо!

[Peratron]

Вариант с готовой платой не интересен, т.к. под девайс будет своя плата и конвертер должен быть территориально на ней же.

А считать эту плату радиодеталью какой закон не велит?
По размерам не больше ДИП-корпуса.
А если на ребро поставить - так и вовсе мелочь...

Ну, хозяин-барин...

[Denn]

Связываться с Алибабой не хочу. Остановил свой выбор на LM27313XMF
Почитал внимательно даташит, понял что будет трудно, но оно именно то, что нужно! Приятным бонусом вход управления /SHDN - что упрощает схемотехнику конечного изделия!

Всем спасибо!

[Denn]

Намедни смакетил сабж на LM27313XMF:



Всё отлично, "взлетело" с первого раза! Хоть даташит и обещал трудности (высокие требования к монтажу), но, видимо, 3D-монтаж лучше печатных, поэтому я не столкнулся с каким-либо проблемами.
Минус один - паять sot-23-5 это смертоубийство. В остальном всё очень даже шикарно: работает "из коробки", ничего не греется, не пищит, размеры мизерные (в частности дросселя), выходная напруга не проседает под нагрузкой и стоит как у волка на морозе (с точностью до сотых!).

[Peratron]

Дроссель - это голубенький, по центру?

Частоту глядел?
Пульсации и помехи вокруг?

[Denn]

Нет, дроссель внизу слева, чёрный "кирпичик", припаянный вверх ногами. Частота там 1,6 МГц, такое мне нечем глядеть, да и незачем

Помехи на этих частотах меня не интересуют, т.к. будет использовано в цифровой констукции, у которой свои частоты на три порядка меньше. Но ради интереса хочу попробовать запитать от сабжа х/г примочку, которая очень чувствительна к чистоте питания.

[Peratron]

Угу, понятненько...

[Spiteful]

Недавно делал 3.6 -> 12 на 200мА.
Без изысков и осцилла, по типовой схеме из даташита.
1. На LM2578A, в дип 8. Не смог выжать больше 170 мА.
2. На LM2577, в DDPAK. Получилось, без проблем, без радиатора и пр.
Сложилось впечатление, что единственная трудность - раздобыть дроссель.
