Vox Top Boost+Fender Twin Preamp

[Maestro]

@Denn
То есть сейчас когда ТБ Top Boost Заземлен - работает как ТБ, а когда земля отсоединяется - как эквивалент обычного проходного конденсатора?
Схема не Hi-Gain, можно обойтись 1шт 3PDT?

[Denn]

@Denn
То есть сейчас когда ТБ Top Boost Заземлен - работает как ТБ, а когда земля отсоединяется - как эквивалент обычного проходного конденсатора?

Именно так.

Схема не Hi-Gain, можно обойтись 1шт 3PDT?

Если не нужно коммутировать индикацию, то - да.


П.С. ещё я упустил подтяжку к земле левой обкладки разделительного конденсатора перед буфером. Также 4м7 будет уместен.

[Maestro]

Пофиксил.

[Denn]

Я открыл таки схему Вокса и вот ещё чего углядел. Тонкомпенсирующий кондёр на потце гейна всё же между "горячими" выводами, а не об землю (не знаю, откуда ты такое взял, а я тупо повторил). Далее, имхо, важная фишка: второй каскад топ-буста без кондёра на катодном резисторе! Имхо, с кондёром всё же вкуснее, но если придираться, то всё же не аутентично

[Maestro]

@ Denn
Я брал с http://i15.photobucket.com/albums/a397/fabiomayo/AC15TopBoost2007-08-14b.gif мода. Скинь, пожалуйста сцылку на схему, о которой говоришь.

Layout в работе, возможны (скорее всего) косяки:

[Denn]

http://yandex.ru/yandsearch?text=vox+ac30+%D1%81%D1%85%D0%B5%D0%BC%D0%B0&lr=2

http://images.yandex.ru/yandsearch?text=vox%20ac30%20%D1%81%D1%85%D0%B5%D0%BC%D0%B0&stype=image&lr=2&noreask=1&source=wiz

[Maestro]

Хорошо. А кондер катодный во втором каскаде Top Boost послушаю - как вести себя будет. Если плохо - выпилю.

[Denn]

Второй каскад общий получается, так что придётся не выпиливать, а коммутировать

[Maestro]

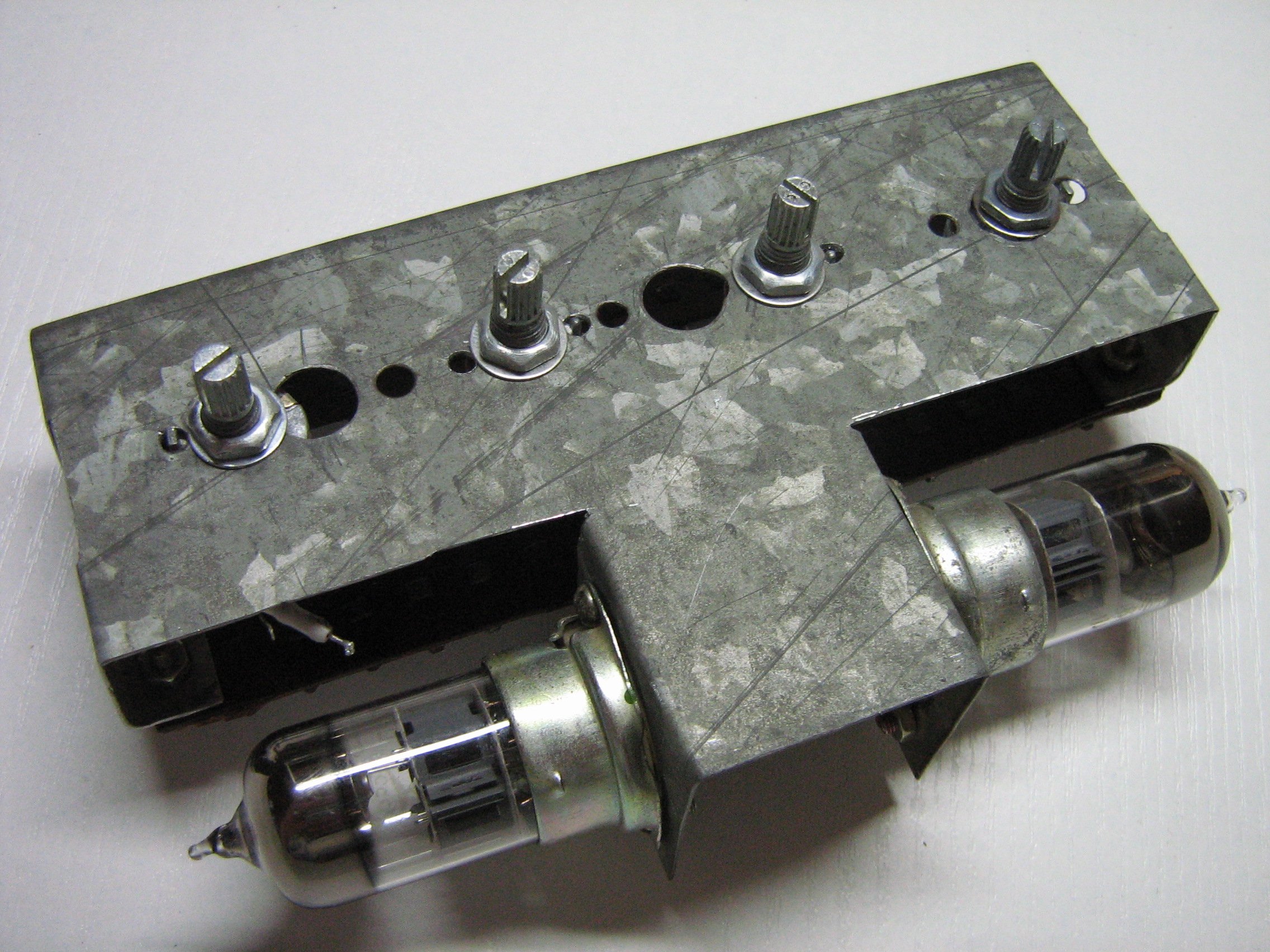

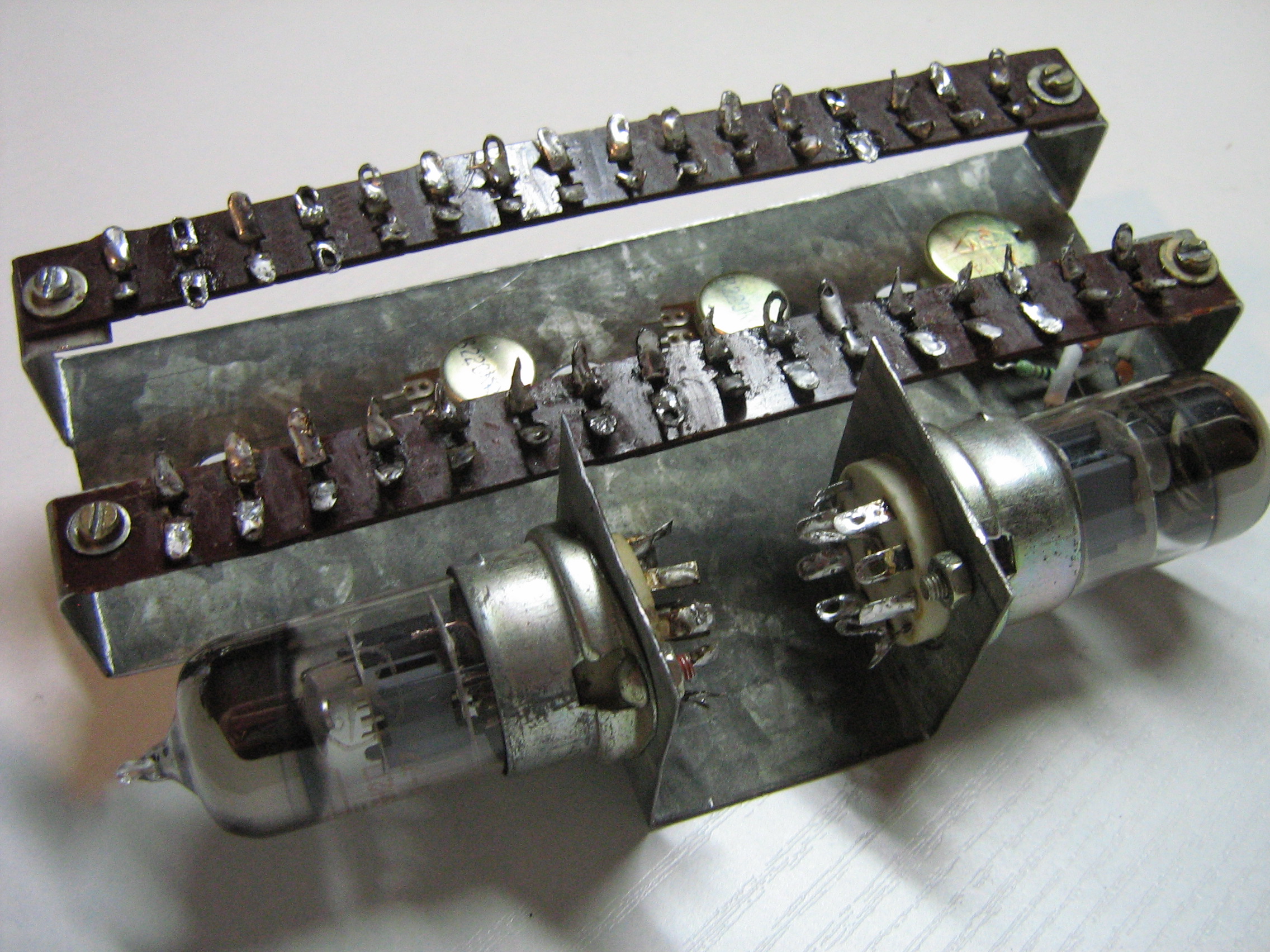

Макет гравицапы

[Denn]

Сразу "боевой" ?

[Maestro]

Если все ровно пройдет, просто в корпус гайками крутилок зафиксирую. Если нет, буду другое что-то пробовать. Вобщем, на все случаи.

[Maestro]

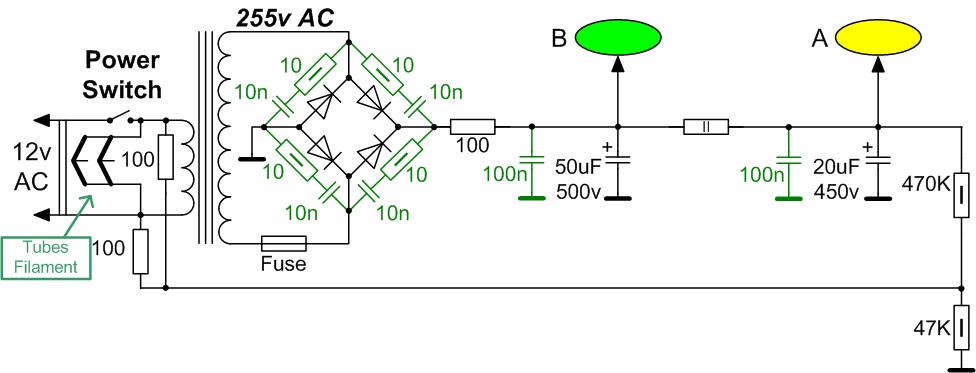

Собираю блок питания.

Примерно так:

На выходе перевертыша (анодная обмотка) ~255 В, без нагрузки.
В точке (B) 400 В, без нагрузки.
Какой предохранитель в анодную обмотку поставить?
Хватит ли 0,125А 250В?

[-s_d-]

10n - 10R - лишнее, у тебя же ультра фасты (а на фото какойто мост???)
параллельно резистору делителя 47к поставь конденсатор 47-100 мкФ

[sk]

Два нижних диода должны быть включени в другую сторону.
А то получается какой то"кольцевой модулятор КЗ".

[Maestro]

@ -s_d-
Мост обычный.

@ toiler
Да, есть такое - косякнул.

[оleginсhat]

Из чего такая сетка где куплял?

[Maestro]

Сетка от воздушного фильтра камаза.

Если чо, у камаза откручивать вот это:

Кстати универсальная штука. С ее помощью ремонтируют пластмассовые бампера и ставят под решетку радиатора для украшательства. [на правах оффтопа]

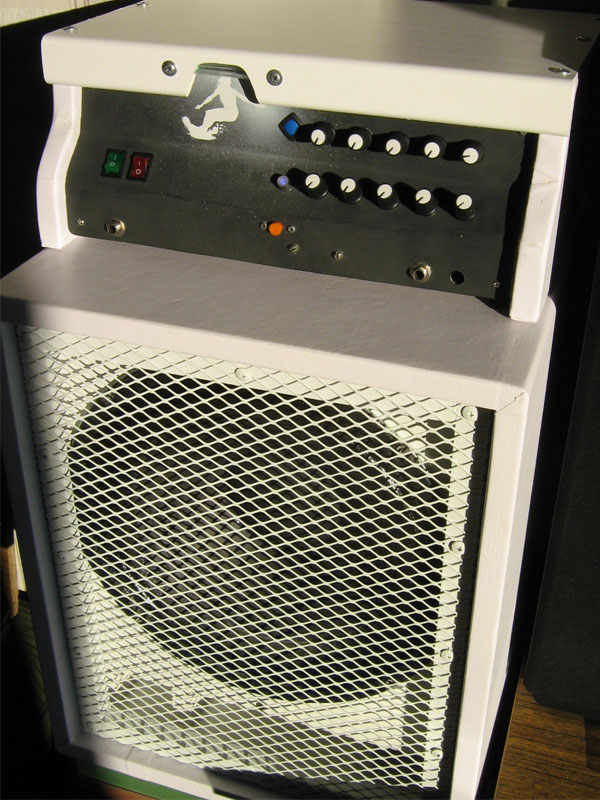

А и да! На кабинетах тоже смотрится, по-моему:

[zEROID]

Вы уж простите, но вокс себя проявляет вменяемо, только если его "прожариваешь" как следует. Просто преамп без ФИ и оконечника - ничто, ноль без палочки.

[Maestro]

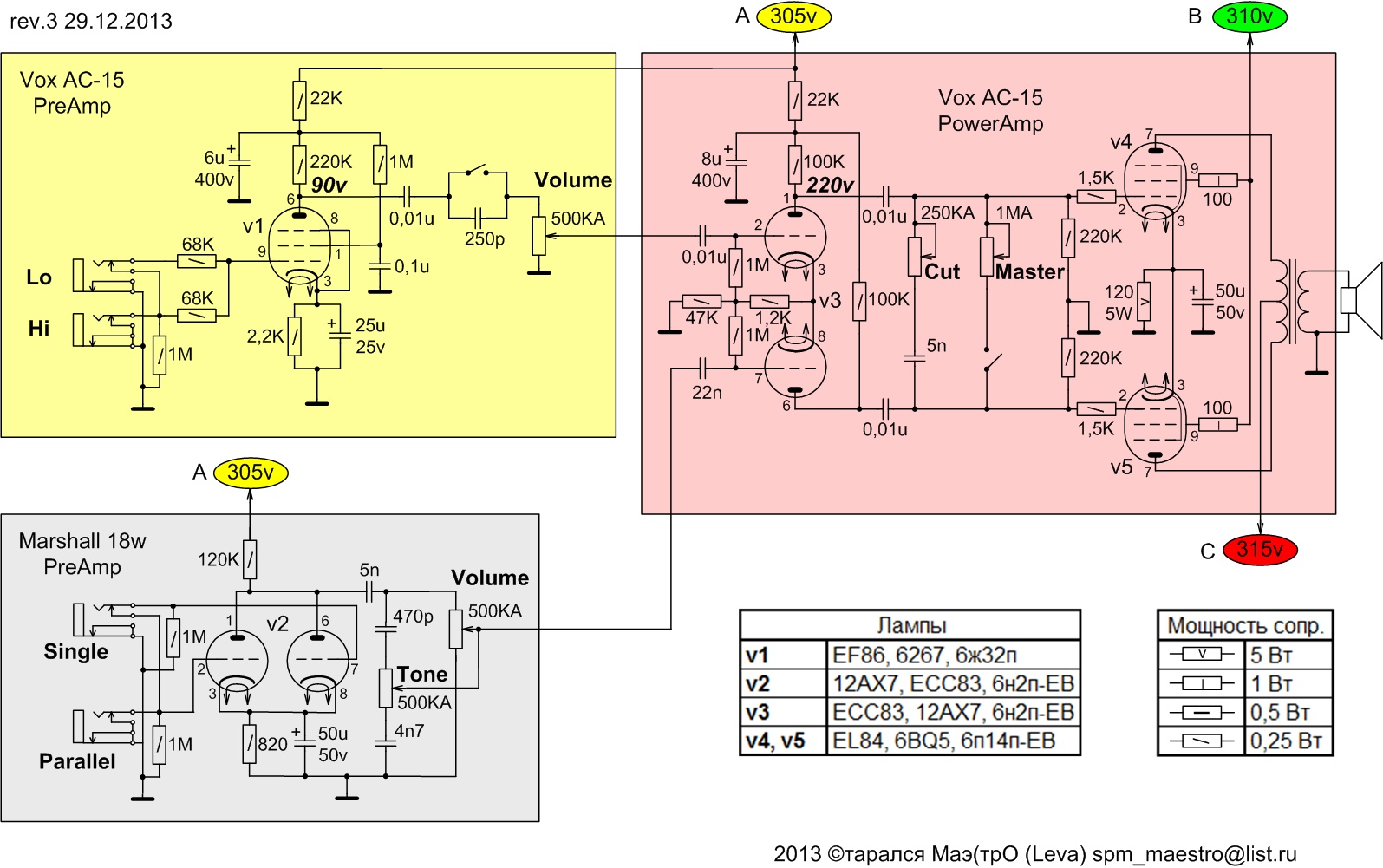

Все есть, и ФИ и оконечник:

На схеме не указан разрыв перед кондером 22n ФИ.

[Maestro]

C перевертышем возникла проблема.
При подключенном накале не вытягивает 12 В, только 11,1.
Изначально был понижающий трансформатор неизвестной мощности, грелся. Заменил на более мощный (1,1 А). Не греется, но напряжение накала не изменилось. Как будто уперлось в эти 11,1 В.

Повышающий стоит 9/220. Гудит при включении.
Нужен более мощный повышающий, или например 12/220 исправит ситуацию с накалом?

После долгих плясок с бубном нужная пара трансформаторов найдена. Накал 12,4В и анодное до 300В под нагрузкой.

Запустил канал Top Boost на 6н2п и 6н23п. Звук есть, кладу гравицапу на полку, до появления нормальных ламп.
