Собираюсь сделать футсвитч с четырьмя кнопками и индикацией.
Вопрос не в том, как всё скоммутировать, а какой сделать корпус и как расположить кнопки.
Можно было сделать как у Marshall, но я хочу чтоб он был компактный и в то же время удобный. Если у кого-нибудь тут есть опыт общения с разнообрасными свитчами, подскажите, как лучше.

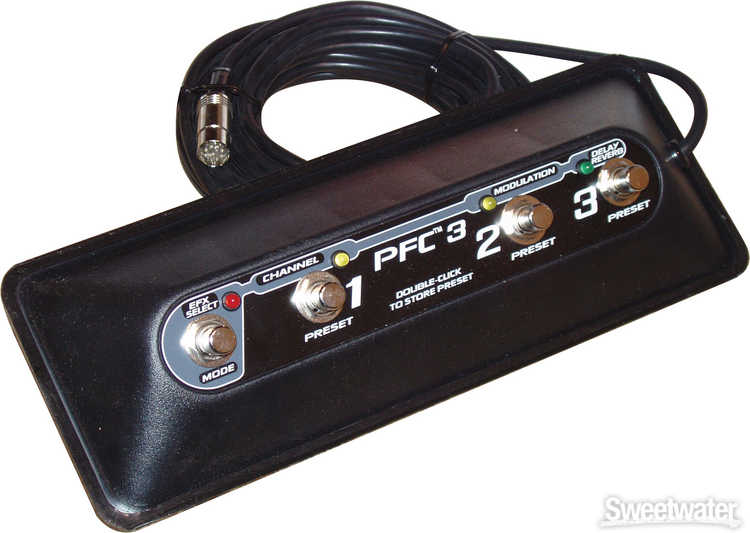

Пока Выбираю между таким и таким вариантом.

И какой корпус лучше делать? есть куча уголков и листового металла (но нет листогиба), ну и есть магазин с пластмассовыми и металлическими корпусами. Что лучше выбрать?

Хорошо, спасибо за совет.
В стендбае молчит как рыба Остальное проверю.

У меня две накальные обмотки по 2А, соединены параллельно. Тут тока с лихвой хватает.
И две вторички по 250В 0.1А. Одну я использовал для накала, вторую расточительно выделил для смещения.

Неделю назад таки дошли руки до сабжа. Больше года пылился без дела, ибо фонил безбожно, за что был отправлен в отстой.
Поднял накал вольт на 50, как тут когда-то посоветовали — фон пропал. Сравнил с усилком Гавроша (пред R&R SL|LD, каб Kustom Defender 112 с Celestion V30) — недолго думая, решил последнего продавать. Не ожидал такой разницы, тем более с одним и тем же предом. То ли оконечники действительно так влияют на звук, то ли просто пред такой привередливый.

Анодка там выходит 324, 307 и 277 В справа налево по схеме. В катодах нарулил что-то около 22 и 15 мВ смещением -40..-50В. Буду делать два отдельных источника смещения, всё равно собрался все сопли на отдельную плату перенести...

Теперь немного о проблемах:
1. Переделал резонанс по обновлённой схеме. Все номиналы точно такие же, разве что крутилка 220К, а не 250К и тумблер из первой версии оставил. Вообще никакого эффекта не слышно. Слышу как шуршит потенциометр и всё, больше никаких эффектов. Поменял провода местами в выходном трансе - не помогло.
Как он должен вообще работать? Громкость изменять?
2. Усь тихонечко гудит при любой громкости. Ну как тихонечко, на диванной громкости микрофон отлично этот гул улавливает
Эта та самая особенность ламповых усилков (потому что Гаврош так же гудит, только потише) или это можно кпак-нибудь вылечить?

Да, и ещё вопрос: на него имеет смысл переключатель в триодный режим сделать?

Спасибо.
А каким образом накал влияет на фон? И почему такая схема помогает? что-то не могу понять.
UPD. А меньшей ёмкотью нельзя шунтировать? Порядка на 3... А то у меня электролиты только на 25В остались.

Вчера наконец заставил усь работать.
Звук приятно удивил. Получился чище и прозрачнее моего Гавроша.
Осталось только от небольшого, но противного фона избавиться.
ЗЫ. А не такой уж он и громкий, как я думал.

А, я думал, ты про силовик спрашиваешь)
У выходника одна к земле, да. И у силовика тоже, а другая через sf18 к схеме питания. Я не настолько идиот)
Позже мост сделаю, сейчас диодов не хватает.

Лампы новые попробую в понедельник на Митинском найти.
С цоколёвкой всё ок. В том-то и прикол: одна из ламп краснеет и в любой из обеих панелек, а со второй всё в порядке и в той, и в другой.

Блин, распугаю вам всех желающих этот усилок собирать

Нашёл сегодня у себя ошибку в схеме питания, но это только избавило транс от жужжания.
Из динамика упорно доносится гудёж (нечто низкочастотное пилообразное).
Поставил диод вместо кена - анодные напруги немного возросли. Но на выходе то же самое.
Перепроверил плату — ошибок не нашёл. Проверил распайку проводов — ошибок не нашёл.
Может ли это возникнуть из-за того, что я через выходник подаю "не очень хорошо" выпрямленное напряжение к пентодам?
Чувствую, скоро мне это надоест

Триоды:
В анодах порядка 129В,
На сетках 30В,
на катодах 38В;

Пентоды:
На анодах около 210В,
Экр. сетки 196В,
Упр. сетки -25В,
Катоды вроде порядка 30мВ, как и надо.

Может, всё-таки анодки не хватает. Я тут глянул в даташит, там анодный ток 5,5+41мА, то есть на оба баллона больше 90мА. А транс даёт 100, а в даташите кенотрона написано, что выпр. ток. макс. 75 мА.
Похоже, это fail =(

Фух, сегодня наконец допаял (или почти допаял) все провода. Запустил с одним кенотроном, проверил все напруги, отстроил -25В на смещение. Потом вставил все лампы, транс нагрузил на 5-ваттный керамический резистор (пока что без обратной связи).
Потом через некоторое время услышал возрастающий по частоте свистящий звук со стороны усилка ну и тут же вырубил от греха подальше. :o
Не знаю, что эта была за муть, лампы, что-ли от чего-то завелись... Косяков при распайке проводов вроде не должно быть.
Сейчас оставил только две 6Ф5П в режиме standby. Пока ничего не взорвалось.
http://img-fotki.yandex.ru/get/4110/daleonov.1/0_3984e_ab2a3584_orig
UPD. Похоже, в выходном джеке контакт отошёл, поэтому он немного вхолостую поработал. :o
UPD. Собственно теперь этого противного свиста нет, но при выключении  режима standby силовик начинает довольно громко трещать :-?
