Первая педалька

[cr2sh]

Приветствую всех!

Решил попробовать собрать первую примочку. С паяльником дружу, со схемотехникой - не оч. - не до конца втыкаю, как все работет, но руки не из ж.
Начитался, что китайцы УГ по звуку, а норм примочки стоят достаточно дорого. Мне не лень - хотел бы собрать.
Стоит ли маяться?
Может кто-нибудь помочь консультациями?
С чего начать?
PS: Сейчас вот не хватает грелки, компрессора, чоруса и реверба, можно овер, можно что-то интересное еще.

[sk]

Я бы начал с бустера на одном транзисторе.Хотя бы потому,что его потом можно вставить прямо в гитару.

[cr2sh]

Консультациями и схемкой поможешь?
Преамп - лампа, еще я любитель по-больше тумблеров и крутилок (с функциональностью))
По звуку - желательно достаточно хороший, чтобы педалька осталась радовать)))

PS сейчас модным стало использовать полевики, на них не стоит? в звуке не сильно разницы быдет?

[Vlds]

Ренджмастер на германии собери для начала. Просто, а воодушевит точно на будущие паяльные подвиги!

[cr2sh]

Есть у кого-нибудь ссылко на проверенную PCB и детали?
Как по звуку будет? в комплект можно что-нибудь интересное собрать, а то смотрю схемка-то маленькая...
Не поймите неправильно - просто за деталюшками ехать - часа 2 тратить. Проще сразу по-больше закупить и сделать...
PS можно ли собрать в одном корпусе с простеньким компрессором?

[TrueVAL]

Думаю, Вам подойдет Marshall BluesBreaker. Классика! Конкретную ссылку не даю, так как вариантов сборки, печаток, отзывов и обсуждений в сети очень много.

[Серж]

Я бы советовал собрать классику- или  овердрайв Тубскример ТС-9 , или дисторшн  Boss DS-1 . Я их спаял обе, и они у меня в списке фаворитов.

[Jarroy]

tonepad.com
Выбирай любой проект. По уровню сложности. По вкусу.

[Jimmy_Page]

Из очень простенького, что бы прощупать так сказать, советую MXR Distotion+
Как говорится дёшево(читай просто) и очень даже сердито. http://www.freeinfosociety.com/electronics/schemview.php?id=562

Достойнейший проект компрессора: http://www.sugardas.lt/~igoramps/article60.html

[cr2sh]

Ок! Спс! Начну, пожалуй с разбора вариантов и их деталюшек и т.д.

Следующий вопрос - плату обязательно делать лутом или можно монтажную плату использовать? как я понимаю, проблема по-большей части упирается в каретки для ОУ и микрух.

[texman]

@ cr2sh

Делайте как удобнее, у буржуев очень часто в проектах макетки, никто не комлексует.

Мне, лично, удобнее плата - аккуратнее, проще монтаж. И еще от обилия дырок в макетке у мення какой-то диссонанс

Да, и если опыта по-началу нету никакого, то я бы сразу не советовал германий и полевики.

Самый простой первый проект:
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1299579066

Ссылка на печатку там издохла скорее всего, но если нужно вышлю.

[cr2sh]

А почему не советуете германий и полевики?

[texman]

@ cr2sh

И то и другое надо подбирать. Чаще всего с ними просто "взял деталюшку и спаял" не катит.

[F.O.G]

Собери Electra overdrive, адаптированная версия - http://www.beavisaudio.com/Projects/TrotskyDrive/Schematic_1_14.gif
Диоды можно отключать, так даже лучше.

[cr2sh]

схемка прям маленькая) хочу 2 мелких схемки в 1 педальку засунуть, эта самое то будет. печатки ни у кого нет?
Кстати, 2 буста последовательно (или параллельно) будут звучать?)) А то 2 простые схемки, вот и думаю...

[cr2sh]

@ cr2sh

И то и другое надо подбирать. Чаще всего с ними просто "взял деталюшку и спаял" не катит.

Такс, ну рэйнджмастер достаточно прост, почему бы его не сделать, заодно подучиться подбирать сопротивления (правильно?) под транзисторы из германия...
Если тыкнешь пальцем, как - будет хорошо)
М.б. так?

Если так, то:
1) правильно я понимаю, что для подбора я могу использовать переменник?
Примерь:

2) что будет со звуком, если в таких схемах переменник прям там вращать:)

Я понимаю, что задаю, пожалуй, много вопросов. Если нет ответа на вопрос - значит вопрос тупой, если имеет смысл объяснить - объясните пожлста)

[fishspy]

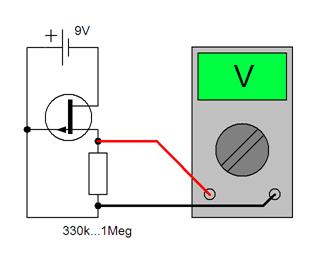

Транзисторы подбираются по верхней схеме на эдентичность параметров. А подстроечником выставляется нужный параметр схемы. И это описано в проекте .

[cr2sh]

1) А что на счет двух бустеров в одном корпусе?
(Например, Electra overdrive+Rangemaster) Или не имеет смысла?

2) По рэйнжмастеру - как я понимаю, есть схема и на кремниевом транзюке. Она тоже не подходит?
http://www.tonepad.com/getFile.asp?id=83

3) Из просмотренных схемок по звуку в итоге заинтересовали
Orange Squeezer http://tonepad.com/getFile.asp?id=11
Liquid Drive/ MXR Distortion+ www.tonepad.com/getFile.asp?id=6
Electra overdrive http://www.beavisaudio.com/Projects/TrotskyDrive/Schematic_1_14.gif
RangeMaster

Как я уже сказал - мысль собрать 2 игрушки в одном флаконе - просто дешевле выйдет. (а потом уже за компрессор взяться)
Стоит/не стоит и что с чем скомпоновать?

4) Как я смотрю, на схемах используются гнезда под стереоджеки. Так-то у меня не было в планах использовать батарейки. Скажите - по гнездам выбор суров или можно дешевые ставить? Очень желательно предусмотреть возможность батарейки?

[texman]

@ cr2sh

Рекомендации по подбору есть и они доступны, если не напрягает, то почему бы нет.

А в чем отличие этих бустеров, выкусывают и усиливают определенную частоту. Поставить галетник на разные кондеры, а транзистор юзать один, ну и отключаемые диоды и хайкат по вкусу.

[cr2sh]

@ cr2sh

 Поставить галетник на разные кондеры, а транзистор юзать один, ну и отключаемые диоды и хайкат по вкусу.

Ну я поа не осилил, как эти две схемы свести в одну - в целом хребет у них похож, но вот остальное разнится полностью)
Точнее про диоды - понятно, про транзюк - тоже (опять-же, какую схему оставить в качестве основной?) Непонятно про галетник, хайкат и что такое ctrl (рядом с аутпутом) на схеме Рэйнжмастера.
Главное - по-сути значения емкостей/сопротивлений и т.п. разное. Как это свести в одну? Или сделать тупо тот же рэйнжмастер, только с отключаемыми детальками?
