Triple Fet

[KMG]

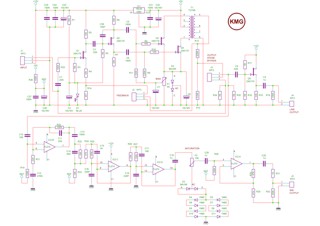

Собственно схема взята отсюда
http://www.aronnelson.com/gallery/main.php/v/STMs-Circuit-Ideas/Speaker_Saturation_Simulator.gif.html

[OlegFX]

Миша! А как это ты так делаешь, если не секрет, - превьюшки в одном формате, а по клику скачиваются уже пдф-ки. Заранее спасибо.

[KMG]

Просто ссылка на два разных файла. Превью - картинка, а оригинал пдфка.

[Marton]

Хорошее решение с оконечником! Сам думал что-нить подобное соорудить, но всё ж на лампах .
На счёт звука - судить не могу, не достаёт опыта по оконечникам. По эмуляции выхода катушки из зазора - та же фигня... Cхему эту раньше видел, но не заострял внимание - пока не захвачен этой идеей .

Субъективно по звуку - ну да, фузящий такой подгруз. Интересно, что даже со спикер-симуляцией остаётся приличное количество "песка"...

По схеме - диод D2: нижний с маркой "С" сидит обоими выводами на общем проводе. Это как?
J2 и J3 - это кнопки?

[KMG]

D2 - были под рукой сдвоенные смд, просто посадил второй хвост на землю, чтобы не болтался в воздухе.
Для смещения достаточно одного кремниевого диода.

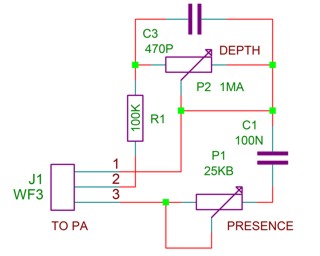

J2 для подключения регулировок:

J3 - тумблер "Bypass"

[Marton]

Ага, спасибо!

[KMG]

Вариант с однополярным питанием 12В:

[KMG]

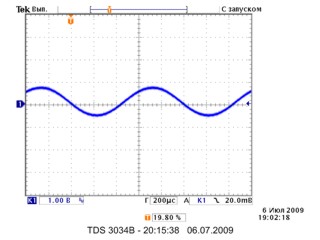

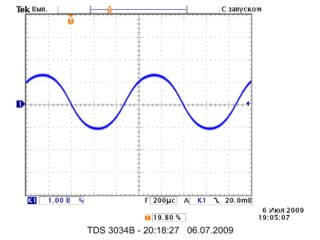

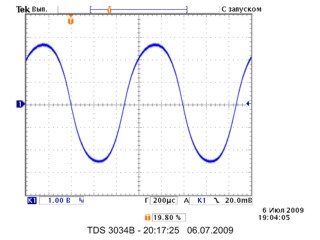

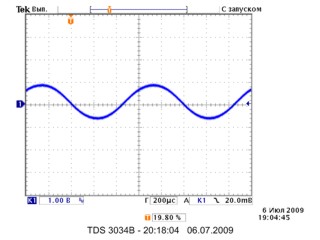

Если кому интересно, вот осциллограммы на диодах (нижнее положение потенциометра P2):






За счет большого динамического сопротивления германиевых диодов, ограничение очень мягкое.

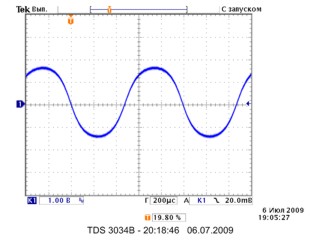

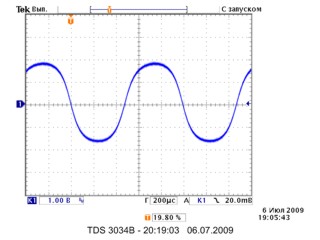

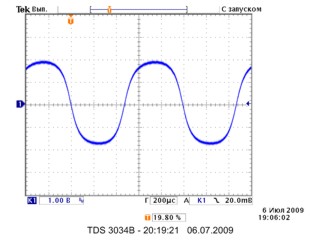

Среднее положение потенциометра P2:

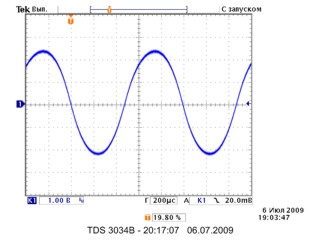

В верхнем положении P2 естественно идет чистый сигнал.

[research]

Маньяки! ))

КМГ зачот как всегда )


ПС а помидор на паре таких транзисторов будет работать? )) Два транзистора стоят как баллон, в принципе, нормально

[KMG]

Маньяки! ))

А что, повторять одни и те же схемы?
Ну один раз можно, чтобы послушать.
Интереснее пробовать какие то новые решения.

PS Зашел бы как нибудь, подергал струны. Ты же вроде рядом работаешь.

[diezz]

Прошу пардона, надо конечно не сюда такое писАть, но в коммерц с этим лезть... Короче: есть пара 2SK135/2SJ50, железные хитачевские латералы. В определенных кругах высоко ценятся. Вдруг вам оно надо? Рублей за 200 .

[KMG]

Это только если кому в ремонт.
Например сюда http://milas.spb.ru/~kmg/files/schematics/marshall/3560/3560pwr.gif
Да и то, пара не спасет.
Сейчас у ренесаса (хитачи) идут в пластике:
http://milas.spb.ru/~kmg/files/datasheets/renesas/2sj160ds.pdf
http://milas.spb.ru/~kmg/files/datasheets/renesas/2sk1056ds.pdf

PS залил все сюда
http://milas.spb.ru/~kmg/
"Микрооконечник для игры в линию"
"Трехканальный преамп на полевиках (педаль)"

[diezz]

Ну да ладно, хлеба не просят. В какой-нить басовый оконец типа "Ампег115" можно будет ткнуть вместо ИРФов...

[berty]

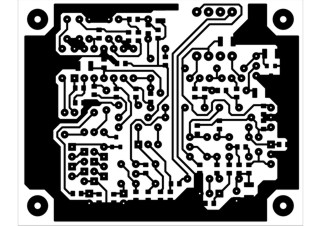

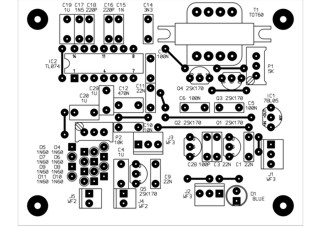

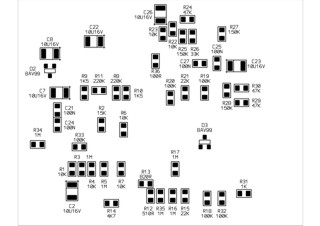

Вот нарисовал печатку для корпуса 477-й гайнты:
http://www.onlinedisk.ru/file/453162/
Очень интересуют комментарии по поводу компоновки и разводки.

[berty]

На плате реализован преамп по схеме предложенной KMG.

[berty]

Пожалуйста помогите!
Собрал "грязный канал" но почему то напряжение на стоках практически не регулируется.
С чем это может быть связано, и какова вероятность выхода из строя мосфетов в процессе пайки.

PS Паял отключенным из сети паяльником.

[KMG]

Пробить их сложно, разве что если на жале паяльгика фаза висит. От статики у них стабы на затворах стоят.
Приведи напруги - питание каскада, напряжение на стоке, напряжение смещения на эмиттере PNP транзистора.
Тогда будет понятнее.

[berty]

напряжение питания T5 172v, на стоке 155v, напряжение смещения на эмиттере -2,6v

[KMG]

Увеличивай отрицательное смещение, с помощью подстроечника можно получить до -5,5В на эмиттере.
Это первый каскад? Я совсем забыл, был перебор по гейну первого каскада и я увеличивал истоковый резистор.
Чтобы можно было выставить режим, нужно уменьшить резистор 5к1, ограничивающий дмапазон регулировки смещения первого каскада, до 1к-510 Ом. расширив регулировку смещения до -9...-10В.

[berty]

Воспользовавшись вашим советом уменьшил резистор до 1к напряжение. Но к сожалению напряжение снизилось не намного.
