К вопросу об эмуляции лампового триода на ПТ

[DDD]

Жутко ломает смотреть на безобразно плоские верхушки положительной полуволны. Пол-звука украдено

[KMG]

2 DDD
Если в лампу подавать сигнал с размахом в полпитания верхушки будут точно такие же.

[KMG]

Кстати каскад Артема (общая идея) похож на каскад Кемпфа в АМТ SS20
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1269942266/0#1
Первый и второй каскады.

[DDD]

2 DDD
Если в лампу подавать сигнал с размахом в полпитания верхушки будут точно такие же.

Нафик такие лампы! :-))))

[Medved]

@ mensur
Try to use a copy of gate voltage, not the original one, in order to provide positive feedback.

[hamaha]

Не могу въехать в тему.
Какая схема обсуждается, где она?
Просмотрел 10 последних постов Медведя-никакой связки.
Medved, начни сначала, пожалуйста.

[Medved]

@ hamaha
Нету пока схемы. Обсуждаем принципиальную возможность реализации.

Сделал смешной очень каскад. Все как у триода, только не инвертирует и на входе режет отрицательную полуволну. Настройки не требует вообще никакой, деталек минимум. Если б инвертировал, цены б не было и пёс с ней, с нижней полуволной. Хотя и так надо бы попробовать

[VasiliuS]

2Medved

каких результатов добился?

[Guitarman]

Привет всем.Тема очень хорошая и перспективная.Возможность эмуляции очень заинтересовала.Даже если звук не совсем будет похож на ламповый,но напоминать очень близко то всё нормально.Этоведь авторские инструкции и они должны быть индивидуальными и не похожими на другие с сохранением всех звуковых характеристик.По сравнению с примочками на ОУ,эти звучат намного лучше и совсем другого уровня звука.

[Blackmonster]

Купил 30 j201 в имраде по 1.57 українських гривень. Рад! Побежал отсечки мерять. Есть идея спаять наиболее обсуждаемые примочки и выложить сэмплы, записанные на моем Washburn wr-150. Уверен, новичкам будет полезно, поскольку у них редко дорогие гитары бывают

[Антон Калина]

Да и не только новичкам...
Глядишь, уже и статистика кое-какая наберется

[Blackmonster]

Я сам тоже новичок, поскольку могу похвастаться только клонированным металзоном и несколькими комбами на его основе в качестве преампа и tda7293/94+ celestion Rocket50 на выходе. Просто интересно сравнить осциллограммы и звук различных эмуляторов с одним и тем же инструментом. На работе есть цифровой осциллограф Textronix, сделаю фотки, выложу вместе с сэмплами. Надеюсь, это поможет в систематизации результатов да и при выборе девайса на свой вкус, вид, звук. Сейчас имею в наличии КП303А-Д, j201, 2sk117, 2SK170. Буду пробовать все в разных каскадах

[Peratron]

На работе есть цифровой осциллограф Textronix, сделаю фотки, выложу вместе с сэмплами

Для демонстрации формы сигнала в интересующих точках звукового тракта вполне достаточно и звуковой карты.

[seasadmean]

Недавно обзавёлся USB осцилом ну и раз пошёл такой замес, вот:
ENGL 3 - http://www.onlinedisk.ru/file/440432/
Buzzefall - http://www.onlinedisk.ru/file/440434/
Boogazzy - http://www.onlinedisk.ru/file/440436/

канал Б(синий) - на входе
канал А(красный) - на выходе

помойму boogazzy лучше всех смотрится, да и звучит тоже

[Peratron]

@ N1K
А можно это же - но не в формате картинки с экрана, а в формате звукового файла?
Тогда можно и самому посмотреть динамику изменения картинки в любом волновом редакторе. Но меня больше интересует динамический спектр - если он будет в аудио-формате (хотя б и мп3), то я сделаю из записи 3Д-картинку...

[seasadmean]

@ N1K
А можно это же - но не в формате картинки с экрана, а в формате звукового файла?

Тоесть этот же синус 1кГц? и так же гейн крутить?

А по картинкам что-то можно сказать? По звуку у енгла какое-то резкое подсирание при гейне болше середины.
[timestamp=1274721013]
Вот, надеюсь это то что нужно
ENGL 3 - http://www.onlinedisk.ru/file/440665/
Buzzefall - http://www.onlinedisk.ru/file/440667/
Boogazzy - http://www.onlinedisk.ru/file/440670/ тут что-то странное :o

[Peratron]

Тоесть этот же синус 1кГц? и так же гейн крутить?

Я бы не крутил бы - а сформировал бы нужный сигнал (со всеми перепадами, фронтами и полками) в SOUND FORGE и смотрел бы за динамикой поведения схемы, подавая стимулирующий сигнал с компа и тут же беря его обратно.
Собственно говоря, я так отлаживал компрессор - прописывая через модифицированную звуковуху не только сигнал, но и управляющие сигналы (детектор, VCA и т.п.).

А по картинкам что-то можно сказать? По звуку у енгла какое-то резкое подсирание при гейне болше середины.

Ну, я пока не готов для каких либо выводов - мало информации для моего серого вещества...

[seasadmean]

Я бы не крутил бы - а сформировал бы нужный сигнал

Ну я таки покрутил(см.пред.пост),  а формировать сигнал, для меня сложновато, по крайней мере пока Вот осцил освоил более-менее - рад как дитё

[Peratron]

@ N1K
Для оценки динамики нужны перепады, происходящие со скоростью, которая недостижима руками.

Что б сделать нужный тестовый сигнал, я пользуюсь программой Sound Forge - причём, мне удобней это делать в её древнейшей версии 4.5. Она менее наворочена, но для интересующей функции там всё как раз есть.

Короче, надо сначала синтезировать фрагмент синусоиды, нужной частоты и длительности. Потом этот сэмпл обрабатывается огибающей, которая рисуется вручную - вот этим и пользуемся. А потом полученный аудио-файл можно сохранить и использовать неоднократно.

Так, что это совсем несложно - рекомендую освоить методику, поскольку количество информации о работе электронной схемы значительно возрастает.

[KMG]

Закончил полевой энгл
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1246201423/1100#1110

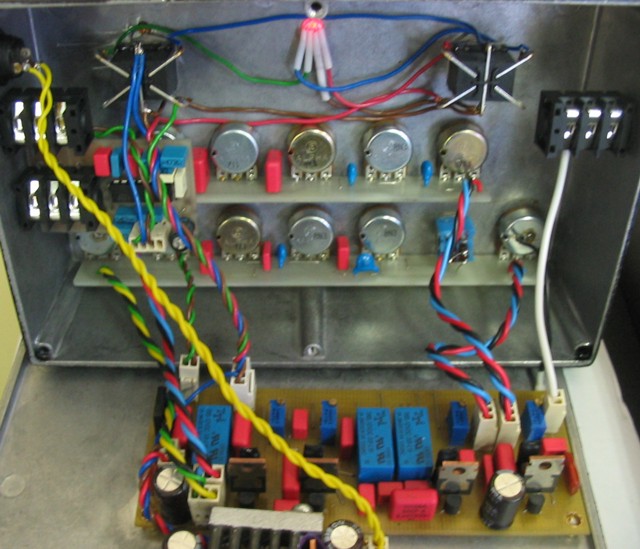

Внутри



Спереди
