Оконечник на полевиках с трансформаторным выходом

[Mikola Ptashnikoff]

пока не идеально:), но иногда симулированный поинтереснее живого!

[KMG]

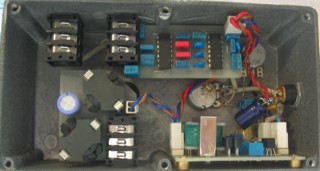

Вот, засунул все в корпус.

[Uncle_Cherry]

Ребята, вы меня тоже немного интригуете этой темой.
Сейчас маленькие трансики не выбрасываю - собираю.

Авось, тоже соберу что-нибудь в этом духе.
Вообще-то, если бы я нашел хотя бы ограниченный канал 4ГД-8Е, так организовал бы кастом-серию микрокомбиков (размером с книжку, для домашних/дорожных/гостиничных репетиций).

[Rst7]

Вообще-то, если бы я нашел хотя бы ограниченный канал 4ГД-8Е,

Не знаю, я пробовал - как-то не очень они по звуку.

[KMG]

Схема полного тракта
http://milas.spb.ru/~kmg/files/projects/fetpa/micro/xicon/sim/micro_eq_sim.pdf

[Elvis_Sergeevich]

CЛАВА KMG за то, что делится своими наработками!!!

[Marton]

Спасибо за разработку!
Я правильн понимаю?: сим и каб одновременно одключены к оконечнику?

Что-то для меня необычное на U7-8 и U9-10...

UPD: для ТОТ57 какие изменения?: достаточно ставить по одному транзистору в плечо в выходнике?

И это: в схеме 10 оперов, на фото 2 ЛТ1058 (2х4=8)...? :-?

[KMG]

Я правильн понимаю?: сим и каб одновременно одключены к оконечнику?

Да, каб/эквивалент - нагрузка уся, с нее снимается сигнал в спикосим.

Что-то для меня необычное на U7-8 и U9-10...

Нотч с регулируемой добротностью

UPD: для ТОТ57 какие изменения?: достаточно ставить по одному транзистору в плечо в выходнике?

Да

И это: в схеме 10 оперов, на фото 2 ЛТ1058 (2х4=8)...? :-?

В этой версии печатки нет нотча на 550Гц (U9-10).

[Marton]

Михаил, спасибо за консультацию!

Сейчас пошёл в радиомагаз затариться комплектухой для этого дела - а вот шиш!: ни ск170, ни лт1058 нет... провинция...

[KMG]

Использовал в симуляторе (спайсе) LT1058 как самые близкие по характериситкам к TL074, которые реально стоят на плате.

[Elvis_Sergeevich]

Подскажите, пожалуйста, что нужно изменить в схеме микрооконечника, чтобы использовать кп303? Или даже КПС104А(Б) - что есть у меня в доступе. Мощность ведь совсем не важна в таком применении. Сам пока не могу разобраться...

[KMG]

Выбрать транс с соответствующей приведенкой, возможно подкорректировать цепь смещения выходных транзисторов под их отсечку.

[KMG]

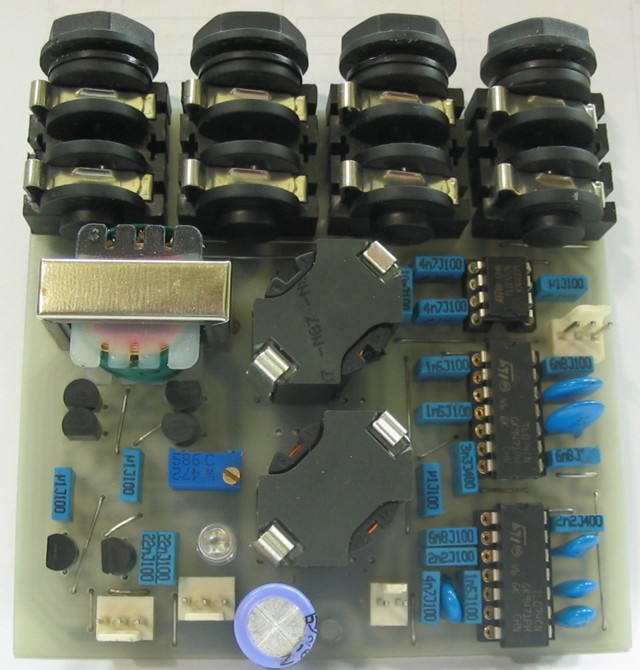

Вот на одной плате микрооконечник, эквивалент и спикосим

[Proks]

А если поставить этот спикерсим после лампового оконечника мощностью 20 Вт? Ну выкинем часть схемы с микрооконечником и резистор нагружающий выходной трансмформатор поставим на 25-50Вт, а как быть с индуктивностями? На какие токи примерно они должны быть рассчитаны? Вобще где купить подобные индуктивности по интернету, в Платане можно найти что то подобное?

[KMG]

Ток легко посчитать исходя из мощности, при 20Вт/8Ом ~1.6А
Вся RLC цепь должна быть рассчитана на мощность усилка, катушки и кондер с учетом реактивной составляющей.
Те катушки что у меня в платане:
http://www.platan.ru/cgi-bin/qwery.pl/id=979003265&group=10904
http://www.platan.ru/cgi-bin/qwery.pl/id=905107182&group=10904
http://www.platan.ru/cgi-bin/qwery.pl/id=43924&group=10904

[Proks]

Михаил, так Вы сами мотаете катушки, я почему то думал что уже готовые находите с нужной индуктивность! А можете подсказать моточные данные на одну катушку и на другую ну и хватит ли таких ферритов на необходимую мне мощность?

ЗЫ Еще очень интересно где можно купить такой выходной трансик для микрооконечника?

[KMG]

Все не так просто, нужно считать. Во всем диапазоне частот максимальные токи и мощности.
Например для неполярных электролитов 220мкФх63В максимальный переменный ток 420мА.
http://www.capxongroup.com/files/2011-NK%20Series.pdf
Трансы брал здесь
http://ru.mouser.com/ProductDetail/Xicon/42TU400-RC/?qs=sGAEpiMZZMv0IfuNuy2LUQ0m87amfyq2VwqQkCtNXxk%3d

[Proks]

Ну а моточными для катушек при использовании микрооконечника поделитесь?

[KMG]

Точно не скажу, так как вгонял ачх отматывая витки, но порядка 22 и 55 витков. провод как можно толще, только чтобы влезло.

[KMG]

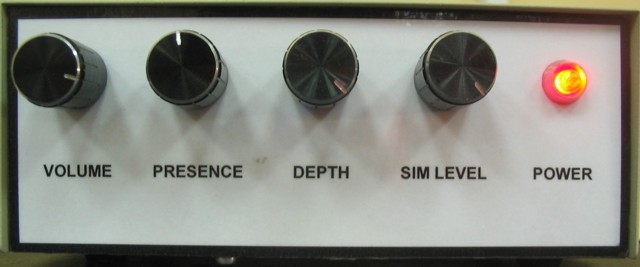

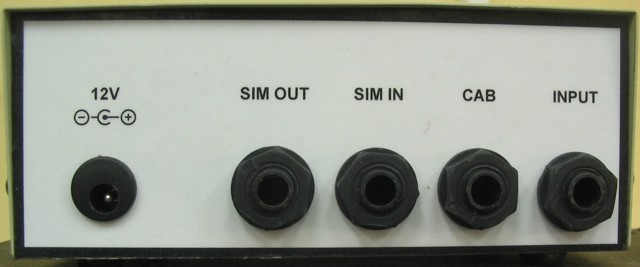

Последний вариант платы в корпусе:
