Ничто не мешает музыканту вывернуть уровень на полную, и перегрузить оконечник, как он "постоянно делал на предыдущем усилке". Музыкант НЕ обязан знать, что гитарные усилители ММ (не утверждаю, предполагаю) не предназначены для такого режима использования. Следовательно, здравый разработчик должен обеспечить невозможность такого режима схемотехнически.

"Псевдозащита" путём большой просадки напряжения БП невозможна. Для пробоя вых. трансформатора хватит и доли миллисекунды пикового сигнала - напряжение БП просто не успеет просесть.

Ну и самый главный вопрос: для чего 1-е сетки вых. ламп "привязаны" к источнику +30В, как не для режима АВ2? Есть другое объяснение?

Samat

  • Гость
Цитировать
Ничто не мешает музыканту вывернуть уровень на полную, и перегрузить оконечник, как он "постоянно делал на предыдущем усилке". Музыкант НЕ обязан знать, что гитарные усилители ММ (не утверждаю, предполагаю) не предназначены для такого режима использования. Следовательно, здравый разработчик должен обеспечить невозможность такого режима схемотехнически.
Если аппарат в серийном производстве длительное время, значит инженеры (оставим в покое их тёмное прошлое) уже всё предусмотрели. Я думаю, что просадка питания неспроста и запланирована, иначе режим зверский какой-то.

Цитировать
"Псевдозащита" путём большой просадки напряжения БП невозможна. Для пробоя вых. трансформатора хватит и доли миллисекунды пикового сигнала - напряжение БП просто не успеет просесть.
Э-э-э-э-м, ...не осилил сложность мысли :) Не считаю, что выходной трансформатор может быть пробит за доли миллисекунды при питании от тех же 600 В, он и спроектирован чтобы их держать. Повышение среднего тока обмоток вызовет только разогрев, а это процесс длительный. Вот если без нагрузки, тогда его точно прошьёт без защиты. Я вообще сомневаюсь, что с диаметром провода 0,225 мм он будет нормально работать, на максимальной мощности всегда с перегревом, как прикинул, ...если только там не 8К всё же.

Цитировать
Ну и самый главный вопрос: для чего 1-е сетки вых. ламп "привязаны" к источнику +30В, как не для режима АВ2? Есть другое объяснение?
Не знаю зачем вообще делать другой режим, отличный от АВ или В, разве только чтобы убрать лампу и пустить дешёвые транзисторы. И TL072 - ширпотреб.

Bpjkznjh

  • Гость
Индуктивные выбросы при перегрузке оконечника стали неактуальны? Кроме прочего, их величина тем выше, чем выше напряжение питания.

Убрать лампу - возможно, но это не объясняет привязывания первых сеток к +30В. Простой АВ или В можно было сделать, подав на 1-е сетки сетки +3-4В для компенсации падения на транзисторе и эмиттерном резисторе.
P.S. Кончай троллить и писАть ерунду.

patron

  • Гость
Так, придётся слегка развеять туман. По порядку :
Эти усилители работают по десятку лет и ничего там не выгорает, несмотря на то, что в некоторых моделях питание 700 В. Обычно с анодов на землю стоят 3-х киловольтовые защитные диоды и кандюки по 470 пик. Моему клону уже порядка 25 лет , работал и в концертных условиях и на танцах и т.д. и откручивали ему все "помидоры" - с перегрузом оконечника - ни разу не перегрелся и лампы не сдохли.
Питание опера в раскачке 2х16 вольт, так что амплитуды там за глаза, чтоб вогнать вых. ступень в глубокое ограничение.
Транзисторы там открываются "как ворота в Кремле" - нараспашку - до 4 - 5 вольт на коллекторе.
Не надо забывать, что усилители из 70-х - 80-х годов и комплектация соответствующая тем годам.
Выпрямители в виде удвоителя на двух диодах применяется во всех моделях, не только в этой самой маломощной, но и в 100 вт, 130 вт и 150 вт.
« Последнее редактирование: Мая 20, 2015, 05:48:32 am от patron »

Bpjkznjh

  • Гость
Цитировать
Эти усилители работают по десятку лет и ничего там не выгорает, несмотря на то, что в некоторых моделях питание 700 В. Обычно с анодов на землю стоят 3-х киловольтовые защитные диоды и кандюки по 470 пик.
Честно говоря, пикушки и диоды не особо помогают, если  неважная изоляция. Не пробивает - значит, изоляция хорошая.

Цитировать
Транзисторы там открываются "как ворота в Кремле" - нараспашку - до 4 - 5 вольт на коллекторе.
Дык... :)

Цитировать
Выпрямители в виде удвоителя на двух диодах применяется во всех моделях, не только в этой самой маломощной, но и в 100 вт, 130 вт и 150 вт.
Это самый простой способ получения двухэтажного напряжения, где U2=2*U1. Вот его и применили, хотя из-за несимметрии потребления по плечам это не совсем оптимально. Правда, такой способ раскачки имеет преимущество в смысле подавления пульсаций.
Усилители с такой схемотехникой в конце 80-х - начале 90-х выпускала Питерская фирма (по-моему, Форте) под началом Леонида Мусаева. Он же был первым разработчиком МИГ-100.
« Последнее редактирование: Мая 20, 2015, 09:18:15 am от Bpjkznjh »

Gregg

  • Сообщений: 650
  • GTLab - forever!
    • Просмотр профиля
Сравнительные таблицы стали - стр. 10-11 (включительно обозначение марки стали по ГОСТу):

http://www.tkes.com/web/tkeswebcms.nsf/$All/9BB8C3A1714FFFCEC1257584005DD021/$FILE/E_GO_ThyssenKrupp_Electrical_Steel_June_2013.pdf

М6=М155/165-35S=C145-35=3404/5

Из таблиц видно, что и С130-30=3405. Графики намагничивания:

http://www.tkes.com/web/Produktkatalogkonfigurator.nsf/wwwProducts/PowerCore%20C%20130%20-%2030/$FILE/PowerCore_C_130_30.pdf


« Последнее редактирование: Мая 20, 2015, 10:59:10 am от Gregg »

patron

  • Гость

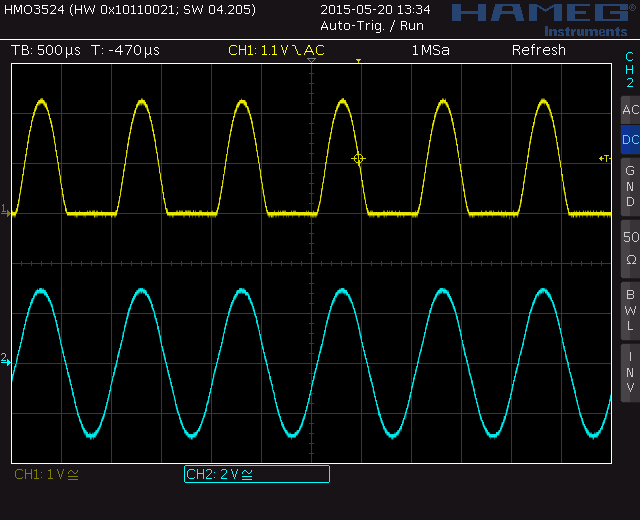

Для лучшего понимания работы данного вых. каскада :
жёлтые - импульсы напряжения на эмиттерных резисторах, масштаб 1:1
голубые - выходное напряжение на эквиваленте нагрузки, масштаб 1:10

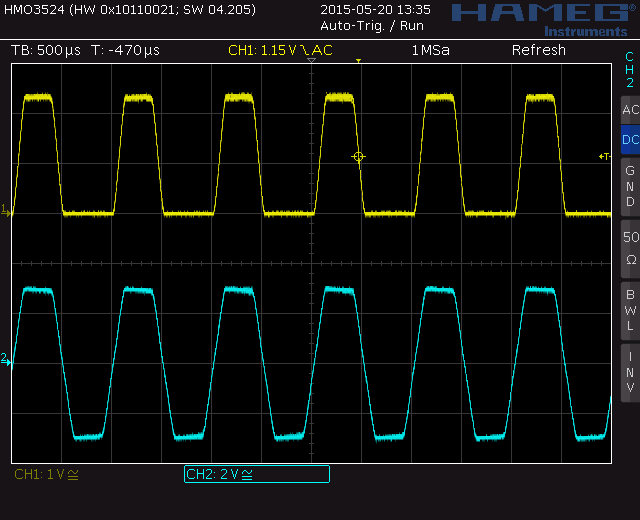

Первый график - до начала ограничения по выходу, второй - перегруженный выход.
Жёлтый - масштаб 1:1, голубой - 1:10.



« Последнее редактирование: Мая 20, 2015, 12:38:38 pm от patron »
