Автор Тема: Mesa Dual Rectifier by Minakov (Прочитано 28836 раз)

Slash · « **Ответ #40 :** Июня 09, 2015, 10:42:29 am »

Чего-то я заснул с проектом. Аспирантура, дети... Пожалуй опять продолжу. Никто не собирал по моей плате?

Мясников · « **Ответ #41 :** Июля 15, 2015, 07:51:44 pm »

наверное нет,прошло еще слишком мало лет

yetti · « **Ответ #42 :** Июля 17, 2015, 07:18:59 am »

ссылки уже протухли. обновите, если не сложно

SHPAK · « **Ответ #43 :** Июля 19, 2015, 12:26:29 pm »

+1. Автор. Перезалейте пожалуйста файлы. Очч хочется собрать подобное...

Slash · « **Ответ #44 :** Сентября 30, 2015, 10:19:35 am »

Slash · « **Ответ #45 :** Сентября 30, 2015, 10:21:23 am »

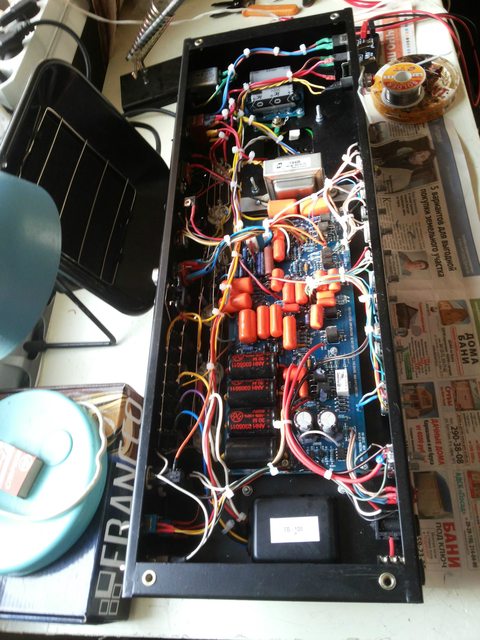

Это фото предварительно собирающегося усилителя.
Конечно, уже нашёл, что можно переделать.
Будет вторая версия.

Slash · « **Ответ #46 :** Сентября 30, 2015, 10:30:26 am »

Сразу скажу, это ещё не собранный проект.
Делал лет 5 назад.

1. 3d шасси в компасе
https://cloud.mail.ru/public/D9nA/BYH7Y2mi2
2. чертёж шасси с предварительной разводкой проводов.
https://cloud.mail.ru/public/7QJq/a3xw1BWmF
3. Блок питания в Пи каде
https://cloud.mail.ru/public/96sg/mhtAyK8YQ
https://cloud.mail.ru/public/Jma2/wLoBtmiwc
4. Плата Месы
https://cloud.mail.ru/public/8KxC/qUEQJwpgH
https://cloud.mail.ru/public/77gn/E2AyE1Cy9

Slash · « **Ответ #47 :** Сентября 30, 2015, 10:38:13 am »

Где-то был ещё чертёж в Компасе шасси. Попозже залью.
Пишите мне на dimonm1200@gmail.com
Я тут редко бываю.

Slash · « **Ответ #48 :** Октября 04, 2015, 05:38:50 pm »

Результат этой недели -

Kira · « **Ответ #49 :** Октября 05, 2015, 07:47:14 am »

Класс!!!

оleginсhat · « **Ответ #50 :** Октября 05, 2015, 11:21:58 am »

тоже собираю сейчас месу
хороший все таки аппарат!

Slash · « **Ответ #51 :** Октября 06, 2015, 09:40:03 am »

!!!
Нашёл сегодня ошибку на плате. Не знаю, почему мне Пкад не вывел её... Но в PCB кондей С29 залез на дорожку выходной лампы V7. Он относится к регулятору громкости Send Level.
!!!
Пока только одну нашёл, ещё не запускал. Перед запуском ещё раз буду проверять всё.

Slash · « **Ответ #52 :** Октября 06, 2015, 09:45:11 am »

to оleginсhat
А это какая-то другая Меса? Это та плата с Ибэя?
Фирма! Красиво!

Slash · « **Ответ #53 :** Октября 06, 2015, 09:46:54 am »

До чего у меня гав..ный выходной... Прийдётся, наверно, менять. Отдал за него 3500

оleginсhat · « **Ответ #54 :** Октября 06, 2015, 11:10:51 am »

Цитировать

to оleginсhat
А это какая-то другая Меса? Это та плата с Ибэя?
Фирма! Красиво!

нет это с апмклонеса-давно лежала
наконец руки дошли

Slash · « **Ответ #55 :** Октября 19, 2015, 06:15:57 am »

!!!
Не знаю, чем я тогда думал, но в схеме коммутации есть ошибки. А именно в полевых транзисторах н-типа, при такой схеме нужны п-типа. Оптрон неправильно подключён. Да и вообще много всего нужно переделывать.
Я набросал правильную схему в Протеусе 8.
Там всё правильно. Попробую исправить на плате.

https://cloud.mail.ru/public/Eehv/96BqaFx49

Mepk · « **Ответ #56 :** Октября 19, 2015, 03:50:01 pm »

@ Slash, ну хотя б из баллончика шасси покрасил бы :-/

Slash · « **Ответ #57 :** Октября 20, 2015, 12:40:23 pm »

Шасси покрашу обязательно, не хочу сверлить по хорошей покраске. Обычно всегда заканчивалось царапинами.

Slash · « **Ответ #58 :** Октября 21, 2015, 12:08:23 pm »

Вопрос.
По схеме из последней ссылки из протеуса.
В режиме Bypass, на переключалке loop, я релюхи 11 12 13 и Ry2 повесил на "воздух" (полностью выключены). Ry2 я соединяю с центральным контактом переключателя, т.е. объединяю с 11 12 и 13. Я правильно сделал?
По логике Ry2 должен быть включён, когда включается loop, 11 12 и 13 подключают эффект send return. По оригинальным схемам вообще не понятно, как это сделано.
Или же Bypass должен включить 11 12 13? Я так понимаю, в оригинале переключалка тогда двухсекционная?

Slash · « **Ответ #59 :** Октября 21, 2015, 12:42:07 pm »

И второй вопрос, какой лучше взять транзюк п-типа на ключ, вместо н-типа BF245? J177 пойдёт?
