задумал собрать jcm800_15watt_el84

[tslav]

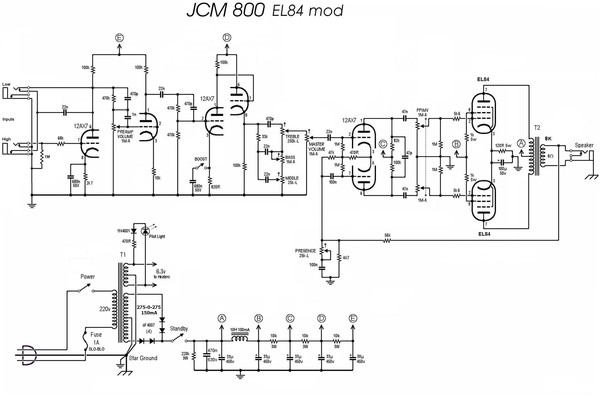

Здравствуйте, Господа! Хочу собрать себе усилок вот такой



К своему стыду, не могу найти то место, где я эту схему обнаружил :-/. Соответственно присутствует нехватка информации. К примеру напряжения в точках ABCDE. Использовать как получатся при постройке по схеме или необходимо придерживаться каких то конкретных значений? Для предусилителя, как я понимаю, надо брать с оригинального jcm 800. А в оконечнике? Собираюсь использовать трансы от Ерасова - выходной от GTA-15r, и силовой от 30цаток - ТТП170

[Dr.Fox]

в оконечнике режимы возьми от дико обосанного маршалл18ватт, будет самое то:)

[runing]

Здравствуйте, Господа! Хочу собрать себе усилок вот такой

[...]

К своему стыду, не могу найти то место, где я эту схему обнаружил :-/. Соответственно присутствует нехватка информации.

Могу тебя успокоить, эту схему рисовал я
Но это не окончательный вариант,
окончательный вот этот:




Эта схема является результатом "скрещивания" трёх известных моделей JCM800 - Krank Chadvik - November Plexi Lite (с сайта AX84).

Я тоже в процессе сборки подобного усилителя.
Напряжения в точках ABCD у тебя не будут такие как в оригинальном JCM800, потому что выходные лампы другие, следовательно анодное напряжение другое и соответственно источник анодного напряжения "заточен" под режим ламп EL84. На схеме указаны напряжения силового трансформатора, от этого и отталкивайся. Напряжения на ABCD - приблизительны.

[tslav]

я в процессе подготовки. Трансы и лампы едут почтой. Через неделю может быть начну.... А пока побольше инфы

[Дмитрий Ткаченко]

так в чем проблема, делай как в 800 тока измени номиналы некоторых деталей и сделай там автосмещение и все.

[THRASH]

А что дает цепочка 33к и 470н в темброблоке?

[Дмитрий Ткаченко]

нда, намутили вы там чето... я бы пред оставил как есть, а вот конец переделал под ел84 с автосмещением и все.

[Moonlight]

Это тембрблок от чадвика.
Я вот в процессе сборки миниголовы чадвик+ел84.
runing, ты свой пред макетил? Интересно что вышло

[tslav]

так в чем проблема, делай как в 800 тока измени номиналы некоторых деталей и сделай там автосмещение и все.

Так я понял, предусилитель в первом варианте от 800го и есть? Только дополнительная цепь Буст. А оконечник работать будет? Все вроде как у других таких же 15шек на EL84

[runing]

Это тембрблок от чадвика.
Я вот в процессе сборки миниголовы чадвик+ел84.
runing, ты свой пред макетил? Интересно что вышло

Нет, я не макетил. Дык что там макетить? Чадвик много раз народ собирал, никаких неожиданностей

[runing]

нда, намутили вы там чето... я бы пред оставил как есть, а вот конец переделал под ел84 с автосмещением и все.

Что значит "намутили вы там чето..." ?
Ты пред от Чадвика видел?



Почему то никто не говорит, что они там чёто намутили...
Это тот же 800-й, только вместо постоянных резисторов установили переменник "Envelope", и добавили ручку "Драйв".
Но если ты боишься отступить от стандартной схемы 800-го, можно эти переменники не устанавливать.

[Artur312]

Подскажите Гуру, для преда ENGL планирую собрать голову 15W на EL84, какую схему выбрать AZG или эту Marshall? :-?

[runing]

Подскажите Гуру, для преда ENGL планирую собрать голову 15W на EL84, какую схему выбрать AZG или эту Marshall? :-?

А в чём ты увидел разницу?

[K O T]

А в чём ты увидел разницу?

Все таки разница есть. Собирал оба варианта и оконченик от Марш18 более грузится.

[runing]

А в чём ты увидел разницу?

Все таки разница есть. Собирал оба варианта и оконченик от Марш18 более грузится.

Ну так вот я и спрашиваю, в чём эта самая разница?.
Отличаются значения резисторов во второй сетке и отсутствует кенотрон в схеме. В остальном разницы не вижу.

[K O T]

Отличаются значения резисторов во второй сетке и отсутствует кенотрон в схеме. В остальном разницы не вижу.

Внимательно посмотри, там обвязка елок другая, также фазик другой.

AZG
http://albums.foto.tut.by/userpics/f/b/1000041008/azg-amp-151092783.jpg

18Watt
http://www.dreamtone.org/images/18wattLite.jpg

[runing]

Ну перепаять пять резисторов других номиналов не составит труда при настройке. Свою схему оконечника я срисовывал отсюда:

http://www.onlinedisk.ru/file/394114/

Только смещение хочу автоматическое.

[tslav]

Продолжаю... пока ехали комплектующие от Ерасова я занимался приготовлением кабинета. Были напилены заготовки из 12мм фанеры За основу я взял пропорции Блюзбрейкера, но уменьшен до допустимых размеров моей квартиры - где то 520х450х220



И приобретен динамик



затем приехала посылка от Александра Евгеньевича - там оказалось лампы 12AX7eh и EL84 Также Трансформаторы Т25-960Р - выходной от GTA15r и силовой ТТП170 от Марвела. Еще полный набор конденсаторов WIMA и переменники.

[tslav]

кабинет был собран на клею и шурупах. Все работы проходят по ночам на кухне.  Шурупы думаю чем нибудь замажу и покрашу весь объем черным.



Скруглены ребра и прорезаны отверстие под динамик и выемка под сам усилок.





Ребра круглил рубанком и рашпилем - заняло 2 часа. Дырки резал электролобзиком. Пилку местами уводит поэтому придется  доводить все тем же рашпилем. А вообще с фанерой очень хорошо дружит крупная наждачка. С кабинетом пока все. Надо делать усилитель...

[tslav]

Здравствуйте, Господа! Хочу собрать себе усилок вот такой

[...]

К своему стыду, не могу найти то место, где я эту схему обнаружил :-/. Соответственно присутствует нехватка информации.

Могу тебя успокоить, эту схему рисовал я
Но это не окончательный вариант,
окончательный вот этот:



Эта схема является результатом "скрещивания" трёх известных моделей JCM800 - Krank Chadvik - November Plexi Lite (с сайта AX84).

Я тоже в процессе сборки подобного усилителя.
Напряжения в точках ABCD у тебя не будут такие как в оригинальном JCM800, потому что выходные лампы другие, следовательно анодное напряжение другое и соответственно источник анодного напряжения "заточен" под режим ламп EL84. На схеме указаны напряжения силового трансформатора, от этого и отталкивайся. Напряжения на ABCD - приблизительны.

пожалуй в схеме ошибка.... или я что то не понимаю? 100ком в аноде первого триода не должны соединяться со входом второго триода. А там точка стоит.
