Оконечник на полевиках с трансформаторным выходом

[KMG]

На картинках скругление радиусом 2мм.

[KMG]

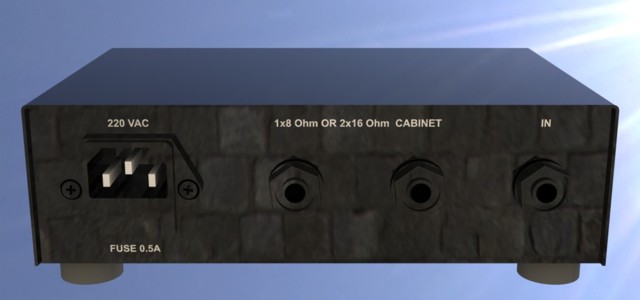

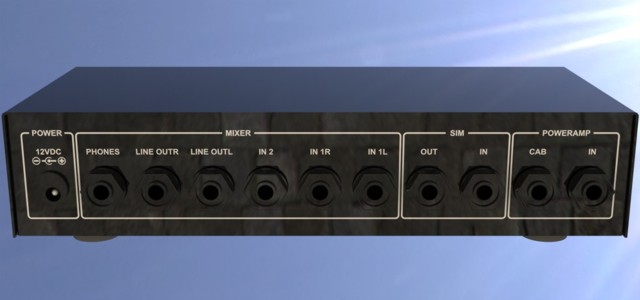

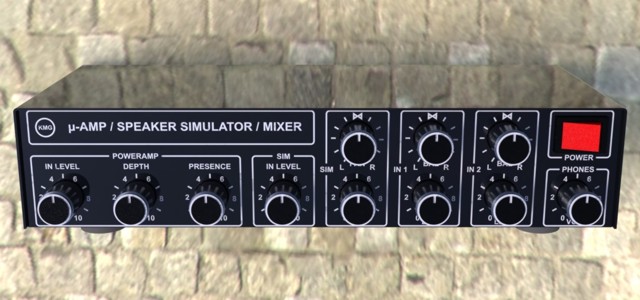

Вот варианты полностью в железном корпусе.

[Proks]

Больше всего понравился вариант в белом виниле, думаю отлично подошел бы не только белый, а к примеру бежевый

[shish]

С белым винилом,симпотишно!

[research]

белый винил после таскания по клубам станет потерто-серым

[Peratron]

Можно сразу взять серый

[Denn]

белый винил после таскания по клубам станет потерто-серым

А зачем нужен в клубе 5-ваттный оконечник?  :-?

Имхо, девайс indoor use only.

[access777]

А для квартиры хорош в дереве, особенно, если вощеное... Ну или в металл. корпусе

[KMG]

Заказал полностью железные корпуса.
Для желающих можно будет заменить крышку на деревянный корпус (за отдельные деньги).

[DIM]

Добрый вечер KMG!
Подскажите какой радиатор для выходных транзисторов использовали в оконечнике 40Вт, а то не уверен какой подойдет:

50х123х37 мм, толщина основания 6 мм. Количество ребер - 13. Площадь 575 кв.см.
100х123х37 мм,  1150 кв.см.
150х123х37 мм,  1725 кв.см
или смотреть побольше?

[KMG]

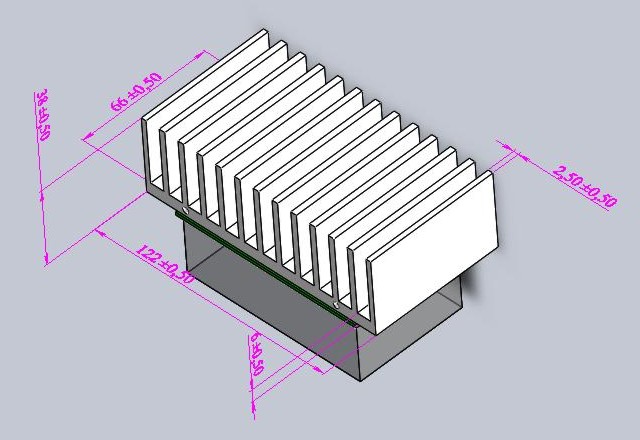

Похоже у меня из того же профиля радиатор, только нарезан с шириной 66 мм.

Если у тебя моя печать, то на 50мм плата не встанет.
Лучше взять 100х123х37 мм

[DIM]

Ух как все точно! Делаю по вашей печати. Спасибо за подробный ответ!

И ещё, если можно(в литературе пока не нашел ответа): выходой транс мне сделали на хорошем железе, но как в старых усилителях - В-П (вторичка проводом 1мм²)
Вопрос собственно - не испортит ли звук такое решение и что дает такое глубокое секционирование, как в Вашем варианте?

[KMG]

При таком способе намотки половинки первички имеют немного разную магнитную связь со вторичкой (наружная меньше).
То есть приведенка для разных плеч получается немного разной. Секционирование позволяет это выровнять.

[DIM]

Спасибо! Буду знать что делать, если чего не так пойдет.

Как Вы считете - замена моста 2W10 на старые германиевые диоды (вроде Д310 - по совету знакомого) что-то даст в звуке или это 'пляски с бубном'

[KMG]

Как Вы считете - замена моста 2W10

2W10 слабоват по току будет для 40 ваттника, у меня 5 или 10 амперные мосты стояли

[DIM]

Отлично(а то проект весь на нормальных деталях, а тут... )!
Последние 2 вопроса и приступлю к сборке(спасибо за терпение):

Презенс - на вашем сайте это полная схема? (а то на Gtlab'e в тематических статьях что-то более сложное на реле)

Конденсаторы по питанию 2х10 000 мк каким номиналом пленки шунтировать?

[KMG]

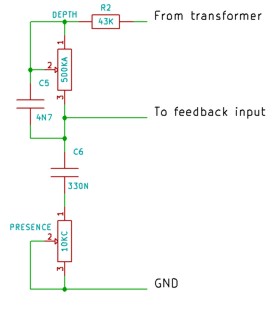

Схема презенса/депта использованная в суперлиде, туда он пошел в конце концов
http://milas.spb.ru/~kmg/slpfet.html

Шунт пленкой по питанию стоит на плате оконечника (С8)
Не забудь добавить диоды сток-затвор по аналогии с 15 ваттником, я их навесом поставил (печать не переделывал), на фотке видно
http://milas.spb.ru/~kmg/files/projects/slp/photo/inside.jpg

[DIM]

Шунт проглядел..
Диоды помню (1n4007)

to feedback input - это на вход оконечника?
Регулятор презенса по схеме 10кс - обычный линейный?

[KMG]

to feedback input - это на вход оконечника?

Да, 2 ножка на рзъеме J1/

Регулятор презенса по схеме 10кс - обычный линейный?

C- это антилог. С линейным регулировка неравномерная.

[DIM]

Спасибо большое Михаил!
Теперь осталось найти недостающие детали и "I Wanna Rock" !
