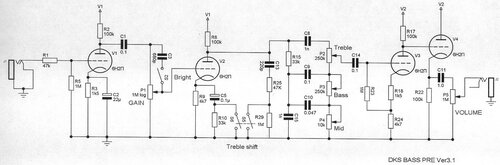

Схема лампового преампа для баса

[Ljeha]

  Вопрос...
Собрал, навесом, звук есть но с перегрузом грязным.
Проверял по каскадам (присоединял проводок с выхода) перегруз начинается сразу после первого каскада, после разделительного кондера 0,1мкф.
Питание - перевертыш между, анодом(после резистора100к) и землей 239в стабильно без просадки (вроде нормально ведь :-?) Накал 6,23В.
Может по току транс перевертыша не тянет (хотя на низкой стороне по номиналу не менее 600мА, т.е. ток на высокой стороне должен быть около 20мА)... Делал схему по предпоследнему варианту, но почему после первого каскада уже грузит (там три детальки вроде не напутал :-/).

[dks]

После первого каскада не должен грузится, меряй напруги, подписывай их на схеме и выкладывай. параметры БП тоже пиши.

[Ljeha]

вот напряжения, были очень высокие после 100килоомных резюков до 270В я их сбил, меньше стало грузить, но совсем немного, с первого каскада все равно грузит.
Блок питания просто псоледовательно-параллентные резисторы и кондеры  как обычно, только номиналы получаются между фильтрующими емкостями порядка 50кОм и при этом получаются вот такие напруги

[dks]

Попробуй на входе поставить вместо 3,3М -1М.

[Ljeha]

поставил, после полного отключения первого каскада (отсоединил движок потенциометра 1М от сетки второго) он перестал грузить... странно видимо напутал что-то в обвесе второго и появляется связь какая-то посторонняя (она по ходу и грузит)... теперь убрал все 3М3, буду смотреть дальше.
А что скажешь по напругам? :-?

[dks]

Посмотреть на Яндекс.Фотках

Мы ведь схему корректировали - та на которой ты напруги нарисовал - неправильная, убери пока совсем цепочку S5.

[Ljeha]

Убрал я ее уже давненько, все равно грузится второй каскад, я уже спрашивал по поводу пленки или электролита в катоде 0,1мф. Ты что ставил? И принципиально ли это?

[dks]

Надо пленку, но не принципиально - можно пока отцепить. Попробуй в катод второго каскада 1-1,5К, а перед гейном 220к.

[Ljeha]

Спасибо попробую. Кстати у меня пленка (причем вся вима).
Ставил 1,5 помогло совсем чуть...
Кинул мимо второго каскада и темброблока, не грузит только на 1/5-ой поворота гейна 1М :o. Напругу менял вольт на 50 стало хуже.

PS пойду спать, чета в последние 2 месяца ниче не получается, и самое смешное, что прошлый проект (примочки) забросил из-за второго каскада (так и не нашел косяк)

[Ljeha]

Поменял сегодня в анодах резисторы все на 200кОм. Поставил перед гейном 200 кОм. Напруга вся та же, что и на картинке.
После первого каскада не грузит, после второго начинает грузить при повороте ручки гейна на 1/3 (причем в катоде 1.5кОм на втором каскаде).
При подключении к третьему-четвертому каскадам, минуя темброблок, грузит (резистор после второго перед сеткой третьего на 150кОм немного поправил ситуацию).
Сам выхлоп довольно здоровый, причем очень.
Подскажите как можно уменьшить коэффициенты усиления каскадов, чтобы избавиться от перегруза :-?.
Звук не перегруженный, после 2-го каскада, довольно хороший (хотя проверяю на гитаре и в чамп).

P.S. странно все это, прошлый ламповый проект - чамп заработал как надо с первого раза .

[dks]

Ljeha-RTH ,Увеличивая Ra (величину анодного резистора) ты наоборот поднимаешь усиление.

[Ljeha]

Так и есть, оставил 100кОм .
Блин, перелопатил опять схему, уменьшил гейн до 250кОм, добавил в катод второго каскада последовательно 1,5кОм (стал грузить только в конце поворота ручки гейна 250кОм... уже лучше)
Подключал к третьему-четвертому каскаду, грузит в любом положении гейна, уменьшил 1Мом (тот что перед сеткой третьего) до 220кОм и добавил в катод третьего каскада 1,5кОм (бред походу), но стало более или менее вменяемо входить в подгруз с середины поворота гейна :o.
Еще раз скажу, что выхлоп у него здоровый и вся эта "кастрация" не сказывается на громкости, просто пытаюсь уменьшить КУ...

Почему так не понимаю... :-?

[dks]

Вот тебе в помощь схема оригинала с напругами http://diyfactory.ru/forum/index.php?act=Attach&type=post&id=11289

а громкость у него и должна быть приличная, это же не педалька, увеличь еще сопротивления между каскадами, чтобы не перегружало.

[Ljeha]

Если есть возможность залей пожалуйста на файлообменник, форум меня не пускает посмотреть (не зарегистрирован).
Да на счет громкости, я все понимаю, мне ее все равно нужно будет подрезать, я его намереваюсь к каменному оконечнику подключать (просто потенциометр меньшего номинала поставлю). Уже три дня вожусь с этим преампом, доделать надо, корпус и печатки оконечника готовы .

[dks]

http://narod.ru/disk/17649742000/SVT_CL.pdf.html

еще, если усиления много - отцепи конденсатор в катоде первого каскада.

[Ljeha]

Спасибо большое !

[Vitaliy]

Доброго времени суток
Вот дошли руки и до басового преампа, набросав схему и нарисовав печатку, сегодня наконец-то собрал его, только вышла вот незадача темброблок отказывается работать, единственное слабо заметно работает ручка регулировки средних частот, может кто нибудь подскажет по поводу подбора номиналов.

[smex03]

Доброго времени суток
Вот дошли руки и до басового преампа, набросав схему и нарисовав печатку, сегодня наконец-то собрал его, только вышла вот незадача темброблок отказывается работать, единственное слабо заметно работает ручка регулировки средних частот, может кто нибудь подскажет по поводу подбора номиналов.

Перезалей схему- сделай больше- а то не читабельная

[A.Lex]

Здравствуйте.
Подскажите, пожалуйста, чайнику схему блока питания для этого преампа и как она коммутируется с ним?
Сильно ногами не бейте за нубский вопрос

[Jhonny]

Посмотри на 3-ю страницу этой темы
