Автор Тема: AL3201B Digital Reverb Engine  (Прочитано 2031 раз)

0 Пользователей и 1 Гость просматривают эту тему.


KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #1 : Марта 24, 2009, 10:01:17 pm »
Вот нашел проект, где ее тестили.
http://www.analog-monster.de/scr_en.html
Там есть схема и небольшие комментарии.
Сэмплы правда "учебные".
« Последнее редактирование: Марта 24, 2009, 10:01:55 pm от mike »

el Doctor

  • Сообщений: 1248
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #2 : Марта 25, 2009, 04:13:21 am »
Femtoverb есть такой проект. Проблема в том что алгоритмы в АЛ презетные и нарулить ревер с другим временем задержки не получиться, хорус с другой постоянной времени - тоже нет, а значит все нито.  Это у Алекксандра Евгеньевича завалялось с той поры когда он видимо хотел конкурировать с лелью и Ули Беренгером и производить микшеры с встроенными блоками эффектов.
кот, каторый патом умир.
функция чурбан. генераторы заряжены, орудия обгажены.
STOP SMOKING POLYESTER

shn

  • Гость
Re: AL3201B Digital Reverb Engine
« Ответ #3 : Марта 25, 2009, 08:12:25 am »
Комплект забаный, года 4 назад пользовал в составе "Лель Space Tube". Несмотря на пресетность, очень юзабельный прибор и позволял добиваться многих "фишек". Однако из-за невозможности настройки параметров пресетов пришлось отказаться.

Denn

  • Global Moderator
  • *****
  • Сообщений: 14277
  • είμαι ο μουσικός και ο ραδιομηχανίκός
    • ICQ клиент - 322153053
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #4 : Марта 25, 2009, 08:20:25 am »
Небольшой офф-топ по поводу "пресетности". Приходилось пользоваться приличным количеством всяких цифровых приборов пространственной обработки. Интуитивно всегда хотелось наибольшей гибкости, т.е. много ручек настройки. То ли не умею их кртутить, то ли приборы попадались "не те", но когда много ручек, вечно их крутишь и всё время чего-то не хватает... В итоге прижился и юзается много лет простой и качественный маленький (1/4 U) рэковый процессор PicoVerb с 16 никак нерегулируемыми пресетами. Настолько там удачные алгоритмы, что ни разу даже в голову не приходило что-либо подкрутить! Также заметил, чем меньше ручек, тем больше внимания уделяешь собственной игре, креативу, а перманентные поиски "своего звука" отходят на неопределённое "потом".
Не говорите что мне делать, и я не скажу куда Вам идти.

Лучшее решение из возможных - самое простое. И наоборот.

Прежде чем судить

Jhonny

  • Сообщений: 73
  • GTLab - forever!
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #5 : Марта 25, 2009, 09:53:30 am »
Я тоже собирал фемтоверб. Потом сделал регулируемый хорус, но до ума так и не довел. Питч шифтер не понравился.
Сейчас использую встроенные реверы, ручкой "микс" можно добится желаемого звука.
Еще хочу прицепить памяти для дилея...

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #6 : Марта 25, 2009, 11:00:24 am »
О. нашел старую ветку где это обсуждалось.
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1179925945

crazypilot

  • Гость
Re: AL3201B Digital Reverb Engine
« Ответ #7 : Марта 25, 2009, 05:41:38 pm »
Denn, один знакомый гитарист любит фразу "больше ручек, проще звук испортить" ;)

el Doctor

  • Сообщений: 1248
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #8 : Марта 26, 2009, 06:55:35 am »
Я тоже юзаю старенький рековый Alesis Midiverb II - в нем чисто пресетная система. Но пресетов 100, из них почти все - это делеи с самым разным временем задержки. Вот тут уже согласен - ручкой микс и инпут-оутпут я рулю все что надо и это просто и удобно. А в фемтовербе получается уж совсем маловато вариантов. Либо 1 делей либо 2ой.... нито это....
кот, каторый патом умир.
функция чурбан. генераторы заряжены, орудия обгажены.
STOP SMOKING POLYESTER

Jhonny

  • Сообщений: 73
  • GTLab - forever!
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #9 : Марта 26, 2009, 08:28:48 am »
Не, ну регулировку дилея то можно сделать, ничего сложного:)

el Doctor

  • Сообщений: 1248
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #10 : Марта 28, 2009, 04:44:56 am »
ээээ там регулировка делея достигается изменением программы прошитой в этой микросхеме, а не изменением обвязки. Для меня такое например уже непросто.  :-X
кот, каторый патом умир.
функция чурбан. генераторы заряжены, орудия обгажены.
STOP SMOKING POLYESTER

dimab

  • Сообщений: 1565
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #11 : Марта 28, 2009, 11:02:33 am »
даже в пиковербе можно все менять, надо только микроконтроллер прицепить :) в даташите описано это :)

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #12 : Апреля 11, 2009, 10:43:48 am »

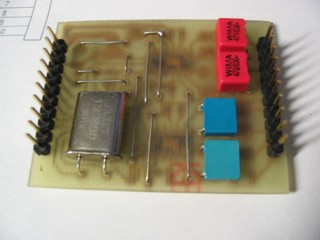

Собрал в виде модуля. Впечатления позже.

« Последнее редактирование: Апреля 24, 2009, 08:02:18 am от mike »

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #13 : Апреля 14, 2009, 04:01:11 pm »
Добавил сэмплы (не бейте за технику).
Разрыв экстази (режим плекси).
dry - без подмешивания (чистый эффект)
mix - 50/50
orig - loop байпас.
http://milas.spb.ru/~kmg/files/projects/dre/samples/mpeg3/
« Последнее редактирование: Декабря 30, 2009, 07:55:57 pm от mike »

Charlie_Black

  • Сообщений: 88
  • GTLab - forever!
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #14 : Апреля 14, 2009, 04:09:10 pm »
2 KMG  На печатку можно рассчитывать?))
ЗЫ. А что использовал для управления? энкодер?

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #15 : Апреля 14, 2009, 04:23:41 pm »
Здесь все - схема, лут, монтаж.
http://milas.spb.ru/~kmg/files/projects/dre/module/
"Материнку" еще не делал, планирую на нее поставить проц и поиграться с загрузкой своей программы.
Пока использовал дипсвич для переключения.
« Последнее редактирование: Апреля 24, 2009, 01:25:16 pm от mike »

Charlie_Black

  • Сообщений: 88
  • GTLab - forever!
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #16 : Апреля 14, 2009, 05:52:06 pm »
Спасибо. Респект)

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #17 : Апреля 14, 2009, 07:17:40 pm »
Только будь осторожен с входными/выходными электролитами. Полярность на схеме/печатке указана с учетом двуполярного питания входных/выходных операционников (сигнал подается/снимается относительно земли). При однополярном 9В питании с искусственной средней точкой (- питания операционников на земле) электролиты нужно перевернуть.
Если операционники питать от тех же 5В, то электролиты придется заменить на неполярные. Так как на входах/выходах ацп/цапов 1/2 питания то есть 2,5В, средняя точка операционников будет тоже 2,5В и поляризующего напряжения на них не будет.

OldMike

  • Сообщений: 1963
  • Сложно сделать - просто, наоборот - сложнее...
    • ICQ клиент - 366028254
    • Просмотр профиля
    • E-mail
Re: AL3201B Digital Reverb Engine
« Ответ #18 : Апреля 15, 2009, 04:12:26 pm »
А что мешает менять время задержки в некоторых пределах, меняя частоту генератора такта? Можно поставить несколько разных кварцев или сделать вообще внешний регулируемый (например варикапом) генератор
производится и предлагается к продаже линия примочек/преампов RedCat BM-4/5/6/7 и SL100/FSL100

Jhonny

  • Сообщений: 73
  • GTLab - forever!
    • Просмотр профиля
Re: AL3201B Digital Reverb Engine
« Ответ #19 : Апреля 15, 2009, 04:42:03 pm »
ИМХО тогда задержка будет меняться и для реверов, а это не хорошо)
