Автор Тема: Твердотельный прибор с триодной ВАХ  (Прочитано 9799 раз)

0 Пользователей и 1 Гость просматривают эту тему.

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #140 : Августа 13, 2011, 07:28:40 pm »
Вопрос не в смещении рабочей точки, деиствительно при порядках межкаскадки в 500-1000 кОм нет большой разницы 1 кОм или 10 Ом динамическое сопротивление диода на который она нагружена.
Но это влияет на форму нижней полочки ограничения.
« Последнее редактирование: Августа 13, 2011, 07:30:02 pm от mike »

Gregg

  • Сообщений: 650
  • GTLab - forever!
    • Просмотр профиля
Re: Твердотельный прибор с триодной ВАХ
« Ответ #141 : Августа 13, 2011, 08:54:18 pm »
Цитировать
http://gtlab.net/gtlab4/archives/160

Знаю статью, но думал что только симуляция. А как звучит вживую?

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #142 : Августа 13, 2011, 09:19:26 pm »
Цитировать
Но это влияет на форму нижней полочки ограничения.
Используй дополнительный ФЕТ в режиме диода - так мягко укатает, что усики оближешь...
 :D

UPD: собственно, я имел ввиду цепочку из диода и фета, у которого исток и сток соединены - диод нужен для предотвращения открывания отрицательной полуволной - а положительную фет обкатает ну очень мягко...
« Последнее редактирование: Августа 13, 2011, 09:23:19 pm от peratron »
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

Marton

  • Гость
Re: Твердотельный прибор с триодной ВАХ
« Ответ #143 : Августа 13, 2011, 10:29:31 pm »
Цитировать
Цитировать
http://gtlab.net/gtlab4/archives/160

Знаю статью, но думал что только симуляция. А как звучит вживую?
Читай здесь. Страницы с 3й-4й.
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1231921959/0

Rst7

  • Сообщений: 1619
  • Мимо проходил...
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #144 : Августа 14, 2011, 11:20:11 am »
Для господина KMG положу картинку со схемотехникой ограничения отрицательного напряжения на затворе LND150 в том случае, если удастся подобрать подходящий p-канальный MOSFET.


Заметьте, что в данной схеме никаких лишних токов никуда не идет и боди-диод p-канального полевика никогда не участвует в сигнальной цепи, он всегда зашунтирован низким сопротивлением открытого канала p-канальника. А если канал p-канальника закрыт, то значит на входе большое отрицательное напряжение, и тока тоже нет.
"Практика выше (теоретического) познания, ибо она имеет не только достоинство всеобщности, но и непосредствен

Rst7

  • Сообщений: 1619
  • Мимо проходил...
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #145 : Августа 14, 2011, 11:52:12 am »
Вот этот p-канальник, я думаю, как раз для такой схемы - http://www.supertex.com/pdf/datasheets/TP2540.pdf
"Практика выше (теоретического) познания, ибо она имеет не только достоинство всеобщности, но и непосредствен

Medved

  • Сообщений: 4534
  • Ле... Лети!
    • ICQ клиент - 467329541
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #146 : Августа 14, 2011, 09:25:01 pm »
Отстроил схему на бф988ых в режиме насыщения выхода.

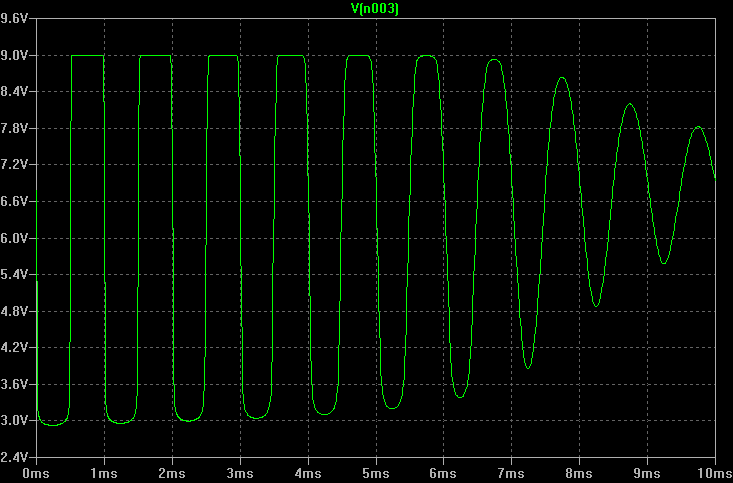

Без входного диода:

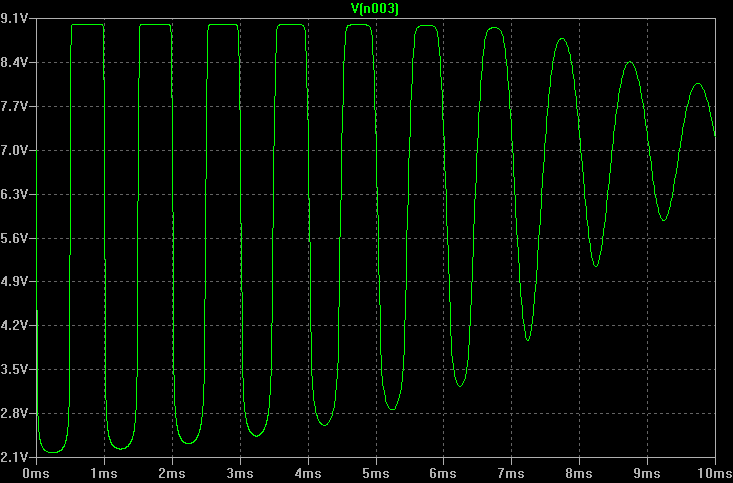

С входным диодом:


Ток покоя около 1 ма. К.у. около 8 без истокового кондера и около 18 с ним, что более чем достаточно для 9в питания. Более того, проблемой оказалось не поднять к.у., а его снизить до разумных пределов: при желании, к.у. с кондером можно догнать до 40 раз. Только кому оно надо? Единственное несоответствие названию темы -- от триодных вах пришлось отказаться из-за низкого к.у. по напряжению триодов.
« Последнее редактирование: Августа 14, 2011, 09:29:11 pm от Medved »

Marton

  • Гость
Re: Твердотельный прибор с триодной ВАХ
« Ответ #147 : Августа 15, 2011, 07:35:00 am »
Цитировать
от триодных вах пришлось отказаться из-за низкого к.у.
Вот так всегда! На самом интересном месте! (с)

Rst7

  • Сообщений: 1619
  • Мимо проходил...
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #148 : Августа 15, 2011, 11:30:27 am »
Я тут продолжу для KMG некоторые идеи складывать, окей?

Версия 2 ограничителя напряжения. Теперь с компенсацией емкости ключа:


"Практика выше (теоретического) познания, ибо она имеет не только достоинство всеобщности, но и непосредствен

KMG

  • Сообщений: 3776
    • ICQ клиент - 412221711
    • AOL клиент - Mike
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #149 : Августа 15, 2011, 03:01:23 pm »

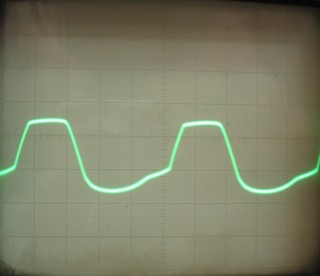

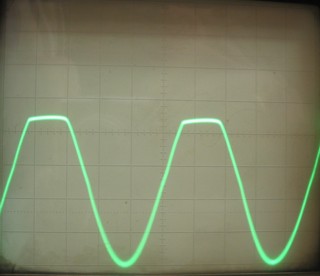

Результат работы защиты затвора, 10В в клетке, "0" посередине экрана.
Слева выход межкаскадки, справа затвор "боевого" транзистора.

Medved

  • Сообщений: 4534
  • Ле... Лети!
    • ICQ клиент - 467329541
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #150 : Августа 16, 2011, 06:36:45 pm »
Цитировать
Вот так всегда! На самом интересном месте! (с)
Сама по себе триодность по-большому счету влияет только на выходное сопротивление :)

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #151 : Августа 16, 2011, 08:53:53 pm »
Цитировать
Сама по себе триодность по-большому счету влияет только на выходное сопротивление
Ах, если б!..
Не забываем о внутренней ОС, свойственной триоду (ламповому!) - что позволяет адептам ХЭ при использовании SE гордо декларировать полное отсутствие ООС. Что на самом деле является в известном смысле дезинформацией...

Вот свойственна или нет ООС твердотельному эмулятору - это ещё разбираться надо...
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

OldMike

  • Сообщений: 1963
  • Сложно сделать - просто, наоборот - сложнее...
    • ICQ клиент - 366028254
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #152 : Августа 16, 2011, 09:29:48 pm »
Цитировать
Вот свойственна или нет ООС твердотельному эмулятору - это ещё разбираться надо...
Ежели это двухзатворник, на один из затворов которого подан сигнал с выхода (стока), я думаю, ООС таки присутствует... :)


2 Medved
А каков КУ был в триодном режиме? Без кондера и с ним?
« Последнее редактирование: Августа 16, 2011, 09:33:12 pm от OldMike »
производится и предлагается к продаже линия примочек/преампов RedCat BM-4/5/6/7 и SL100/FSL100

Peratron

  • Сообщений: 13579
  • GTLab - forever!
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #153 : Августа 16, 2011, 10:31:08 pm »
Цитировать
Ежели это двухзатворник, на один из затворов которого подан сигнал с выхода (стока), я думаю, ООС таки присутствует...
Не обязательно - каскод только увеличивает выходное сопротивление (к слову - как раз за счёт ослабления ОС).

В общем, це дило трэба розжуваты...
Схемотехническая мантра: титцешенкохоровицехилл. Повторять до просветления...

Marton

  • Гость
Re: Твердотельный прибор с триодной ВАХ
« Ответ #154 : Августа 17, 2011, 09:24:10 am »
Цитировать
Цитировать
Вот так всегда! На самом интересном месте! (с)
Сама по себе триодность по-большому счету влияет только на выходное сопротивление :)

Передаточная функция каскада определяется входными и выходными характеристиками элемента, соответственно и спектральный состав прошедшего сигнала.

OldMike

  • Сообщений: 1963
  • Сложно сделать - просто, наоборот - сложнее...
    • ICQ клиент - 366028254
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #155 : Августа 17, 2011, 12:47:11 pm »
2 Peratron
Я имел в виду не каскод, а двухзатворный ПТ в схеме ОИ, который перевели в триодный режим, подавая ООС на один из затворов. Естественно, в каскодном режиме ООС будет отсутствовать, т.к потенциал стока в этом случае практически фиксирован.
« Последнее редактирование: Августа 17, 2011, 12:47:44 pm от OldMike »
производится и предлагается к продаже линия примочек/преампов RedCat BM-4/5/6/7 и SL100/FSL100

Medved

  • Сообщений: 4534
  • Ле... Лети!
    • ICQ клиент - 467329541
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #156 : Августа 18, 2011, 08:33:18 am »
2OldMike
в районе 10 с кондером и 5 без. Крайне мало для 9в.

Цитировать
Передаточная функция каскада определяется входными и выходными характеристиками элемента, соответственно и спектральный состав прошедшего сигнала.
Передаточная функция каскада есть множество точек пересечения ВАХ с нагрузочной прямой. Точек. Какой при этом наклон у ВАХов глубоко по уху при отсутствии серьезной нагрузки.

« Последнее редактирование: Августа 18, 2011, 08:34:15 am от Medved »

Jimmy_Page

  • Гость
Re: Твердотельный прибор с триодной ВАХ
« Ответ #157 : Августа 18, 2011, 10:49:21 am »
Цитировать
В общем, це дило трэба розжуваты...

Не "це дило", а "цю справу"  ;)

Сорри за ОФФ

OldMike

  • Сообщений: 1963
  • Сложно сделать - просто, наоборот - сложнее...
    • ICQ клиент - 366028254
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #158 : Августа 18, 2011, 02:32:48 pm »
И еще офф:
Цитировать
Цитировать
В общем, це дило трэба розжуваты...

Не "це дило", а "цю справу"  ;)



Я так розумію, що далі обговорюємо на українській мові? :)
Щоб вороги не зрозуміли...

(Я так понимаю, что дальше обсуждаем по-украински. Чтобы враги не поняли...) :)
« Последнее редактирование: Августа 18, 2011, 02:39:56 pm от OldMike »
производится и предлагается к продаже линия примочек/преампов RedCat BM-4/5/6/7 и SL100/FSL100

Uncle_Cherry

  • Сообщений: 5237
  • GTLab - forever
    • Просмотр профиля
    • E-mail
Re: Твердотельный прибор с триодной ВАХ
« Ответ #159 : Августа 18, 2011, 03:25:54 pm »
Цитировать
Не "це дило", а "цю справу"
"дiло", а не только "справа" имеет полное право на жизнь.

Говорю это, как имевший 5 в украинской школе.
Мало того, когда учительница украинского языка обозвала меня "гением", я ее возненавидел на всю жизнь.
Дело было в 9 классе. Обсуждалось сочинение по украинской литературе.
Как обычно, всех ругали. Но, когда дошло до меня, было сказано: "Ну, Ваня Вишенько - це генiй, тут я мовчу".
Запомнил на всю жизнь - благими намерениями вымощена дорога в ад.

Раскрываю тайну (мировой шпионский скандал  :o :o :o).
Ператрон - коренной москвич (до мозга корней - вырос рядом с МИДом 8-)), самое знаменитое место по числу самых известных личностей.
Но, мать - выросла на Крещатике  :P (кто не знает - это Киев).
Рiдну неньку iз голови нiяк не викорчувати... :-[

Дальше давайте по делу (на любом языке - не имеет значения). Сорри за офф..
